為幫助用戶在使用本公司產品時，能輕松快速的了解產品的使用方法，故寫下基于E850作為主機應用，與E820、E830 組網，實現云端遠程控制采集的應用手冊，再次，需要提前說明的是，本手冊使用的E850，E830，E820具體型號分別是E850-DTU(4440-GPRS)，E820-AIO(II-485-4-20)，E830-DIO(485-8A)。若用戶在使用相同組網模型時，也不用因型號不同而擔心，其使用方法大致都是相同的。

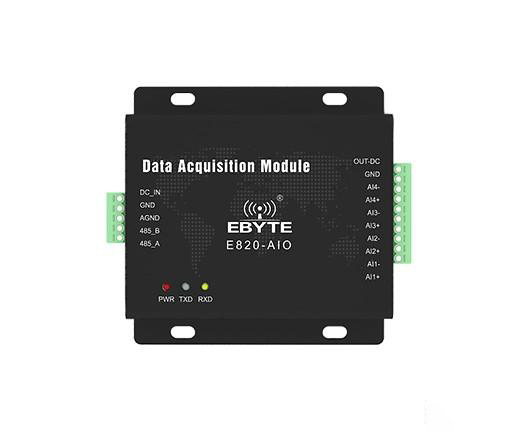

E820-AIO系列為我司出品的模擬信號采集系列，該系列采用RS485通訊網路，將分散的現場數據點的模擬信號經 AD 變換傳輸?shù)街鳈C(jī)或由 PC 控制遠程主站點。 具有看門狗安全設計（0.2s 復位），不易死機。 E820-AIO 模擬量采集模塊具有計量數據采集、測量數據采集、設備開關狀態采集等多項功能，主要用作各種測控終端的數據采集、控制和顯示設備，適用于各行業的自動化、信息化系統。 E820-AIO內部使用光耦等器件將通信與其他電路實現全隔離，具有 4000vDC防護能力。

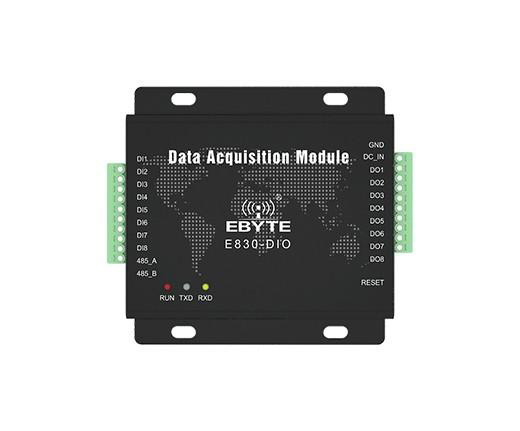

E830-DIO (485-8A)是一款數字量采集模塊， 8 路數字量隔離輸入， 8 路數字量隔離輸出（NPN晶體管集電極開路輸出） ，采用 RS485 電平通信。模塊具備輕觸按鍵，長按 5s 輕松恢復出廠配置參數；軟件具有看門狗安全設計， 1s 復位，不易死機。模塊采用標準的 ModBus RTU 通訊，可直接適配各種上位機組態軟件、 PLC、 DCS 等。 E830-DIO (485-8A)內部使用光耦等器件將通信與其他電路實現全隔離，具有 4000V DC 防護能力。

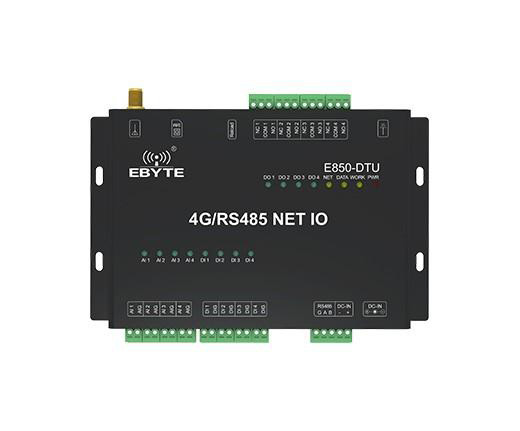

E850-DTU(4440-GPRS)是款支持 4 路數字量輸入（默認干接點）， 4 路模擬量輸入， 4 路繼電器輸出的網絡 IO 產品。支持 ModbusTCP/RTU 協議。該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于 GPRS 的遠程控制。
在三者中，利用E850-DTU支持連接億佰特云端的指令控制與數據接收特性，將E850作為主機應用，與E820、E830通過485總線，實現云端遠程控制采集的應用。本文旨在說明該組合的實現概念與實際應用，對因應用所涉及到相關細則知識點（如：各DTU設備的工作模式以及ModbusTCP/RTU協議等）不做過多的說明，針對特定的細節和說明，請參考相關產品的應用手冊。

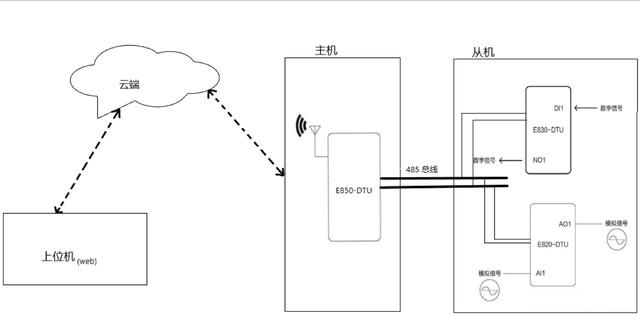

如下圖所示，為3款產品結合使用的組網框架圖。
在上圖中E820-DTU，E830-DTU，作為輸出輸入的終端與作為主機的E850-DTU通過485總線相連在一起，繼而利用E850主機模式特性，即若網絡端或者485總線端向設備發送的數據不滿足Modbus RTU、Modbus TCP協議，或者滿足 Modbus RTU、 Modbus TCP 協議但是數據地址不是設備地址的情況下， 485 總線來的數據將被傳輸?shù)骄W(wǎng)絡上，網絡上來的數據將被傳輸?shù)?485 總線上。
通過該特性，我們可以通過云端服務器直接與E850-DTU以及間接與E820-DTU，E830-DTU產生交互信息。通過登錄WEB頁面的云端后臺，實現完整回環的云端控制采集鏈。
在接下來的章節中，將分別介紹整個云端控制采集鏈各個環節的應用實列與注意事項等。

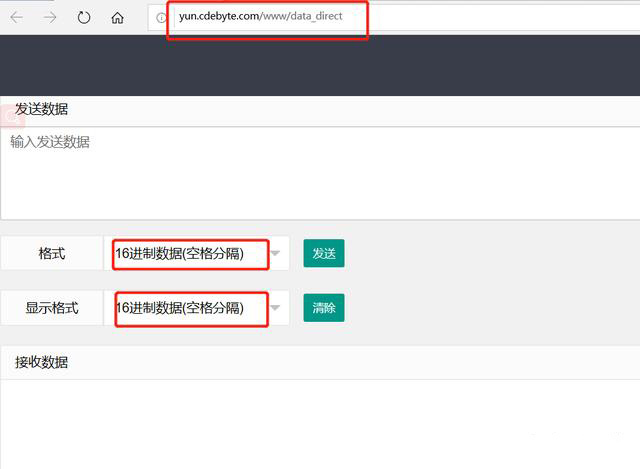

在上位機(PC瀏覽器)中輸入：http://cloud.ebyte.com/www/data_direct
網址，即進入成都億佰特的私有云端服務器后臺界面，如下圖所示：
在服務器后臺界面，你可以選擇發送數據格式與接收數據的顯示格式，因為后臺服務器采用 Modbus TCP/RTU 協議來與E850-DTU進行信息交互，因此我們建議使用數據格式為16進制數據方便信息的分析與處理。

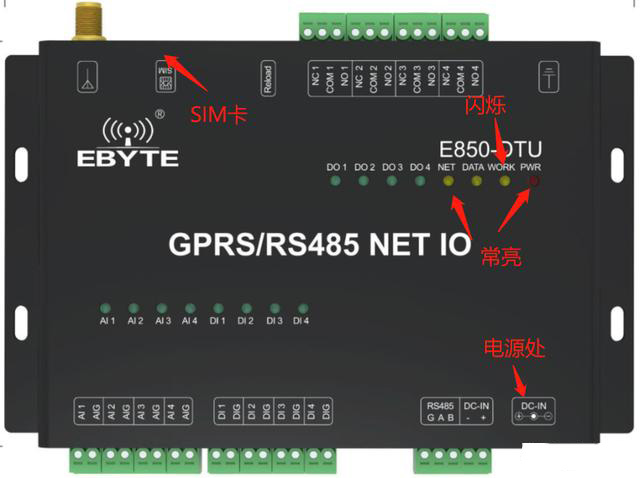

為保證E850能夠正常工作，首先你需要插入一張GPRS的SIM卡，當然現在的4G卡也是可以的，然后你需要準備一個8-28V的直流電源，這里，需要說明的是，在插入SIM卡時，必須保證設備在掉電情況。當插上電源后，此時設備正面指示燈中power燈（紅色常量）與工作指示燈（橙色閃爍）開始工作，等待大約20秒左右，NET指示燈開始閃爍到常量，此時表示網絡已經接入。如下圖所示。
當所有現象都如上所示后，打開E850的上位機，對設備的參數進行各種設置，上位機以及設備的技術手冊可到本公司官網的相關下載路徑進行下載。

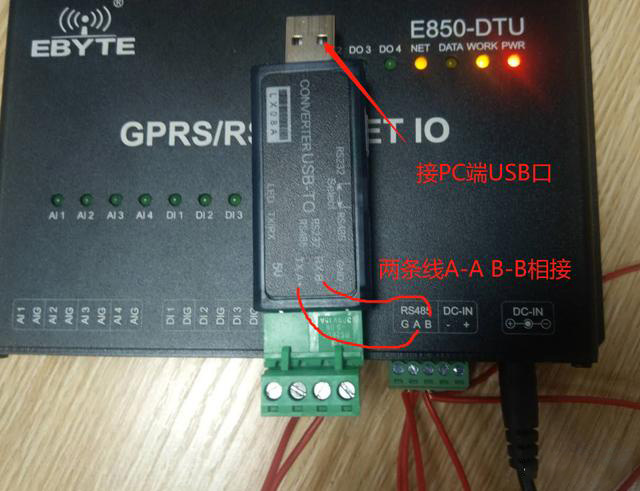

在通過上位機設置設備參數時，你需要使用一個USB轉RS485的串口工具來將PC與設備相連接，如下圖所示。
當接線如上圖接好后，開始使用上位機對設備參數進行設置。

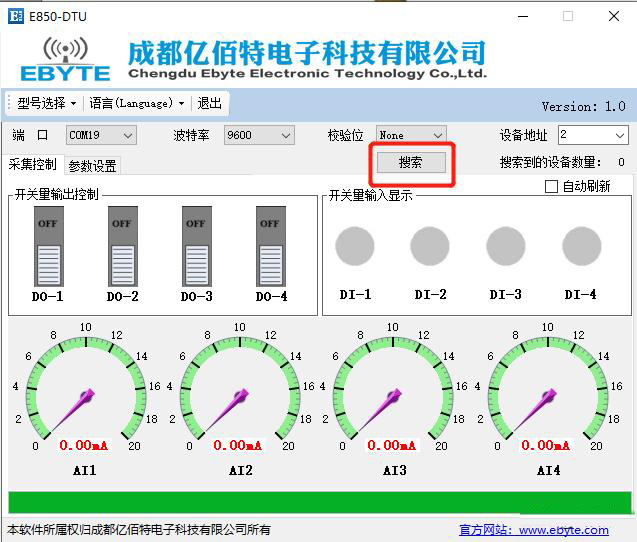

如下圖所示：

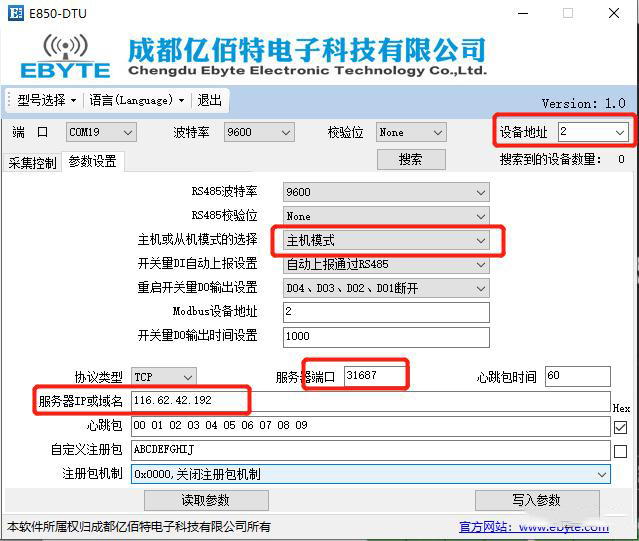

選擇設備對應的串口，點擊搜索，即可搜到相關設備，有時候上位機會出現很久都搜索不到設備的情況，你也可以根據設備的地址（默認為1，如果設置過，又忘記了，可通過長按恢復出廠設置，設備地址重新為1），當點擊參數設置界面，然后讀取參數，即可連接設備。如下圖所示：
這里需要說明的是在參數設置時，請務必將服務器IP，服務器端口以及設備工作模式選擇為上圖紅框所示，在與E830,E820通過RS485總線相連時，三者設備地址一定不要重復。這里，我們將E850的設備地址修改為2。
你可以在web云服務器后臺發送E850能識別的modbus協議，通過向E850寫入命令，從而E850能夠返還相應的信息。
現在，你已經實現了E850與云端的交互，那接下來，我們將實現云端與E830,E820的間接交互的實現過程。

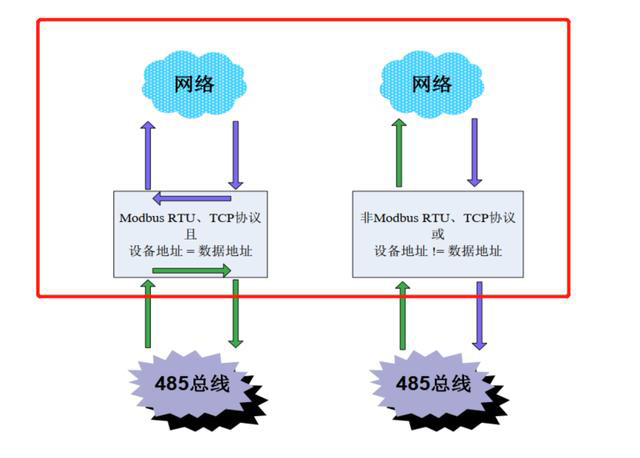

根據E850的主機特性。也就是說當網絡端或者485總線端向設備發送的數據不滿足Modbus RTU、Modbus TCP協議，或者滿足 Modbus RTU、 Modbus TCP協議但是數據地址不是設備地址的情況下，RS485總線來的數據將被傳輸?shù)骄W(wǎng)絡上，網絡上來的數據將被傳輸?shù)?span style="font-size:14px;">RS485總線上。如下圖所示：
說的再通俗一點，對于我們云服務器來說，當與E850交互時，設備地址如果是2的話，E850獲取云端發來的數據，從而返回相關信息，當云服務器交互的設備地址不為2（假設E820設備地址為3，E830設備地址為1），當云服務器交互的設備地址為1時，此時，E850將網絡接收到的信息轉發到RS485總線上，如果E830在此總線上，且modbus協議能夠匹配，怎將通過E850間接與云服務器交互，在整個組網模型中，E820-DTU，E830-DTU實際扮演的角色是相同，都是作為終端設備，其交互方式與E830-DTU相同。

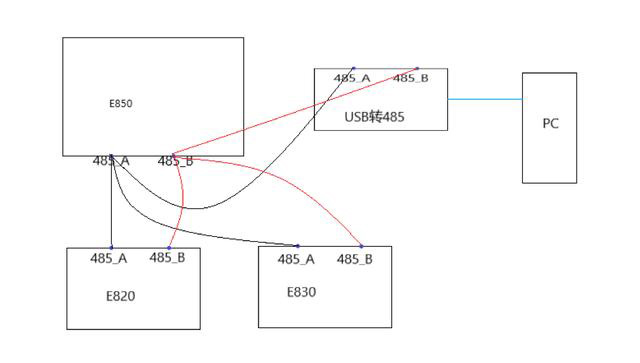

準備一臺E820與E830，將兩者的485_A與485_B接口均接到E850的485_A與485_B接口上，然后接上相同電源（8-28V），此時接線圖如下圖所示（介于實物接線過于繁雜，因此使用示意圖表示）
將USB轉485工具同時也接到E850的上圖所示端口，這樣做的目的是方便我們可以通過PC上的軟件上位機來設置各設備的參數，例如設備地址的設置。

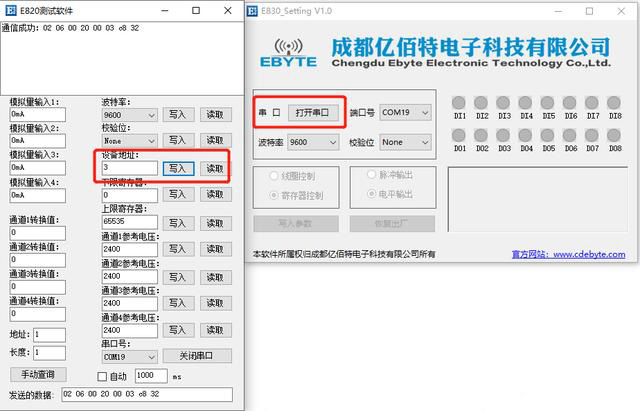

現在，打開E820，E830的上位機，對其進行參數設置，這里，我們主要將E820設備地址設為3，E830設備地址設置為1（E830在上位機不能設置設備地址）故在一開始就選用其設備地址為1，上位機設置如下圖所示：
上圖中，由于PC串口連接著3個設備（E850 E830 E820）因此，在對某個設備進行參數設置時，需要將其他沒進行參數設置的串口進行關閉。
在這里，我們通過將三個設備設置為地址各不同的了，于是便可在云服務平臺對E830,E820間接進行控制了。
在整個數據交互過程中，都必須要有約定好的通信協議來保證數據的可靠性和傳輸目的性。
經過上述的種種設置后，現在，我們便可以對E850，E830，E820進行相關的控制與數據采集了，接下來，我們根據各設備的modbus協議，分別對上述三款產品通過使用云端服務器進行數據的采集以及終端的控制。
在3.1節，我們已經對E850進行了相關的準備工作，現在你需要將E850-DTU(4440-GPRS)的產品手冊打開，找到modbus協議說明的相關定義表部分，在云端服務器，根據modbus協議約定，對E850進行控制。
在說明數據采集的應用實列中，這里我們以讀開關量DI輸入為例進行使用說明，建議用戶可以結合E850-DTU(4440-GPRS)產品手冊的4.2.2節（讀入開關量DI輸入）查看本節內容。

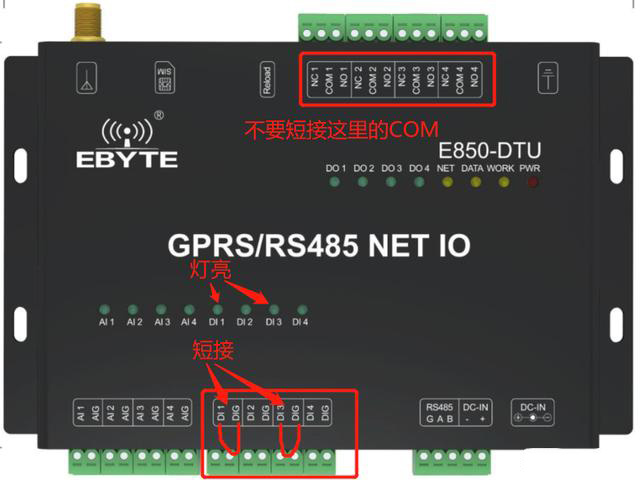

首先，我們按照手冊上面的接法在設備上執行，即讀取4路開關量輸入值， DI輸入端 DI1、 COM1短接， DI2、 COM2 不短接， DI3、 COM3 短接， DI4、 COM4 不短接。讀取到的開關量輸入值為 0x05,對應二進制位 0000 0101，低四位四個 bit 代表開關量輸入值，依次為 DI4、 DI3、 DI2、 DI1。 這里需要特別說明一下，手冊上說的COM1~COM4并非是面板上的表示，而是公共地的意思（面板上的DIG標識），如下圖所示：
在云服務器端，輸入指令如下：
02 02 00 10 00 04 78 3f 說明如下：
發送02(設備modbus地址)02(功能碼)00 10(開關量起始地址)00 04(讀開關數量)78 3f(CRC校驗)
這里需要說的是，最后的CRC檢驗可在公司官網下載 ModBus CRC16計算器軟件進行計算。

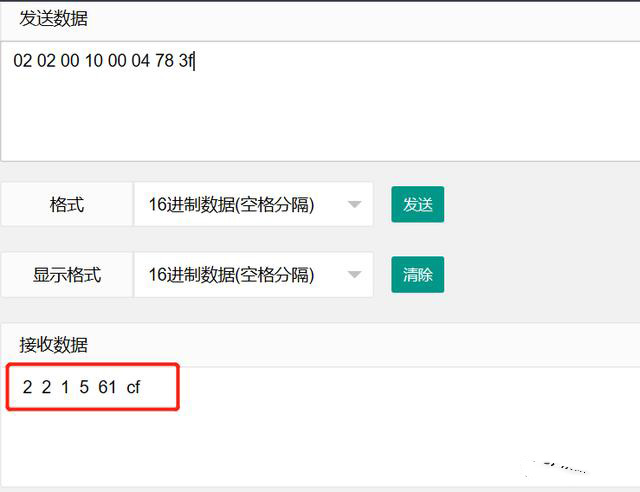

服務器輸入指令與返回數據如下圖所示
接收數據為 02 02 01 05 61 cf 說明如下：
接收02(設備modbus地址)02(功能碼)01(返回字節)05(開關輸入值)61 cf(CRC校驗)
向E850數據采集一樣，我們根據產品手冊的4.2.1節（開關量D0輸出），控制E850的終端輸出。
首先，我們按照手冊上面的接法在設備上執行，即
讀取 4 路開關量輸出狀態，判斷當前開關輸出狀態，低四位四個 bit 代表開關量輸出狀態，依次為DO4、DO3、DO2、DO1。
在云端，輸入指令如下
02 01 00 10 00 04 3c 3f 說明如下
發送02(設備modbus地址)01(功能碼)00 10(返回字節) 00 04(開關輸入值)3c 3f(CRC校驗)
接收數據為 02 01 01 00 51 cc 說明如下：
接收02(設備modbus地址)01(功能碼)01(返回字節)00(開關輸出值)51 cc(CRC校驗)
此時，說明繼電器 NC 口與 COM 口常閉， NO 口與 COM 口常開，四個繼電器都是如此。
現在我們通過云端控制，功能碼0x05寫 DO2開關量輸出，使NC2、COM2斷開，NO2、COM2閉合，寫入值為 FF 00；使 NC2、 COM2 閉合， NO2、 COM2
斷開，寫入值 00 00。
云端發送數據為：
02 05 00 11 ff 00 dc 0c 說明如下：
發送02(設備modbus地址)05(功能碼)00 11(開關量地址)ff 00(寫入值)dc 0c(CRC校驗)
當設置正確，返回發送相同的數據：
02 05 00 11 ff 00 dc 0c 說明與上表相同。
然后，我們可以看到面板上DO2指示燈亮起，并能聽到繼電器切換開關的聲音。
以上便是我們對E850在云端服務器上對其進行數據采集與控制的應用，這種交互方式是直接的。下面我們來對E830,E820的間接控制做應用舉例。
由3.3節的介紹，我們已經將E830的準備動作完成了，在保證接線無誤的情況下，我們需要打開E830-DIO+（485-8A）的產品手冊，找到modbus協議說明的相關定義表部分，在云端服務器，根據modbus協議約定，對E830進行相關的控制
我們知道E830有8路輸入的DIO端口，這里。建議用戶可結合產品手冊，3.1.3節（保持寄存器說明）一節查看本節內容。
我們知道，我們的E830的設備地址為1，這里，我們未在DI端接入開關量，此時，當我們查詢某個輸入值時，值應該為0，在云端，我們輸入
01 03 00 00 00 01 84 0a，說明如下：
發送01(設備modbus地址)03(讀命令)00 00(開始讀寄存器地址)ff 00(讀寄存器長度)dc 0c(CRC校驗)
此時，云服務器收到信息為
01 03 02 00 b8 44，說明如下：
接收01(設備modbus地址)03(讀命令)02(返回字節數)00(DI的值)B8 44(CRC校驗)
在整個過程中，云端服務器會將指令通過網絡發送給E850，由于E850處于主機模式，當云端發送的目的地址不是E850的地址時，它會將網絡收到的信息轉發到總線上，此時E830掛接在總線上，（細心的你，可能會觀察到，當總線上有數據流時，此時E830,E820的RXD與TXD會閃爍），匹配到是自己的地址時，將采集的輸入信息通過485發送到E850，再由E850通過網絡上傳到服務器。
E830同時具備8路開關量輸出控制，這里，我們開始對DO進行控制輸出舉例，在云端服務器，我們輸入數據：
01 03 00 01 00 01 d5 ca 先查詢輸出狀態值。
云端收到的DO狀態為1 3 2 0 ff f8 4
01 03 02 00 b8 44，說明保持默認狀態，現在我們改變DO狀態
在云端輸入數據：
01 06 00 01 00 ff 98 4a 說明如下：
發送01(設備modbus地址)06(寫命令)00 01(寫寄存器地址)00 ff(寫寄存器值)98 4a(CRC校驗)
返回數據和發送的相同。
然后，我們再次查詢，01 03 00 01 00 01 d5 ca
輸出的值為01 03 02 00 ff f8 04
此時我們可以看到，DO的寄存器值發生變化，而實際測DO電平時，會發生改變（寄存器值為00 00時電平為高，為00 ff時，8路均為低）。
E820與云端的間接交互原理和4.2節一樣，在3.3節中，我們將E820的設備地址設置為3，在云端如果控制對象的設備地址為3便可以和E820進行通信。
用戶可以打開E820-AIO(II-485-4-20)配套的產品手冊，在產品手冊的3.1節（Modbus地址表）結合本節內容來使用，
在E820中，有四路的模擬采集，現在,我們沒有加任何外路電流，因此，此時讀出的設備應該返回0，通過讀寄存器的方式，來讀取AI1~AI4的采集量（單位0.001mA），這里，我們在云端發送數據為：
03 03 00 0C 00 04 85 e8 說明如下
發送03(設備modbus地址)03(寫命令)00 0C(開始讀寄存器地址)00 04(讀寄存器長度)85 e8(CRC校驗)
在云端接收消息欄，收到消息為
03 03 08 00 00 00 00 00 00 00 00 9e 6f說明如下：
接收01(設備modbus地址)03(讀命令)08(返回字節數)00 00(AI1的值)00 00(AI2的值)00 00(AI3的值)00 00(AI4的值)9e 6f(CRC校驗)
可以看到我們4路輸出都為0，當我們在AI1處接入7mA的電流時，此時重新在云服務器端發送采集命令：03 03 00 0C 00 04 85 e8
此時，返回數據為：
03 03 08 1b 41 00 00 00 00 00 00 8f d4
此時，AI1的寄存器值為0x1b41=6977≈7000，由于單位為0.001mA,因此采集到了AI1處電流值大小。
使用云服務對E820的波特率進行設置，這里，我們在云平臺發送數據先查詢當前設備的波特率，發送數據為：
03 03 00 21 00 01 d4 00 說明如下：
發送030300 2100 01d4 00
設備modbus地址寫命令開始讀寄存器地址讀寄存器長度CRC校驗
云服務器接收消息為：
03 03 02 00 03 81 85 說明如下：
接收03(設備modbus地址)03(讀命令)02(返回字節數)00 03(3波特率為9600)81 85(CRC校驗)
現在將波特率設置為19200，云服務器發送如下數據
03 06 00 21 00 04 d9 e1 說明如下：
發送03(設備modbus地址)06(寫命令)00 21(對波特率寄存器設置)00 04(設置為19200)D9 e1(CRC校驗)
然后再發送03 03 00 21 00 01 d4 00驗證當前波特率，云端收到消息為：
03 03 02 00 04 c0 47，此時數據為00 04說明控制波特率參數設置完成。
至此，關于E850，E830，E820系列DTU設備正對云端的控制與采集的實列應用就講完了，這里作者只是將三者分別與云服務器的交互簡單的應用了一次，實際三者的組網配合以及E850與其他類似于E820,E830的產品組成的復雜功能是可以實現的，本手冊僅起到一個拋磚引玉的作用。
