很多客戶都遇到過這種情況，一款天線產品，標稱的工作頻率、增益、帶寬，駐波等電氣指標都非常好。但是用到自己的產品后通訊質量非常差、甚至無法使用，在某些大功率的場合還會燒壞產品。于是認為自己買到了假貨。還有些客戶，直接參考競爭對手的產品設計、于是直接抄過來。結果抄到自己產品上之后，天線效果變得很差，也不清楚是什么問題。今天我們來談?wù)勗斐蛇@種情況的主要原因。
天線功能是將射頻電路信號與無線電磁波信號互相轉換。由于電磁波在傳播過程中特性受到周圍環境的影響很大，因此天線的特性也同樣嚴重受到周圍環境的影響。

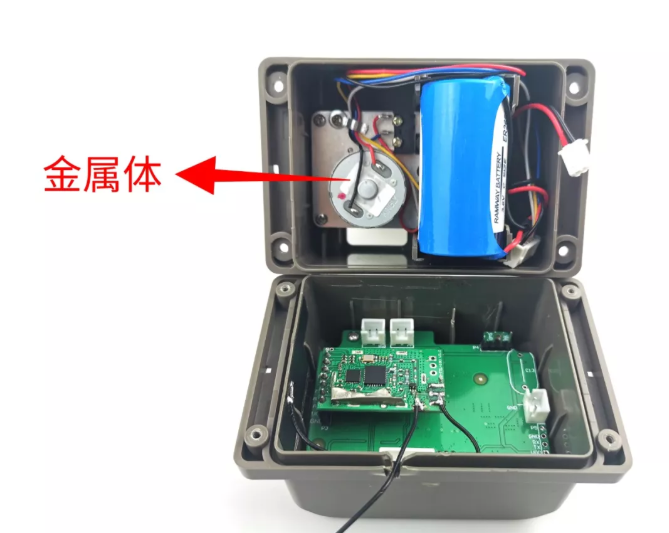

如圖，一個無線控制的水閥產品，客戶選擇了一根標準的彈簧433MHz的天線，但用在環境中性能變得很差，通訊距離十多米，幾乎無法使用。

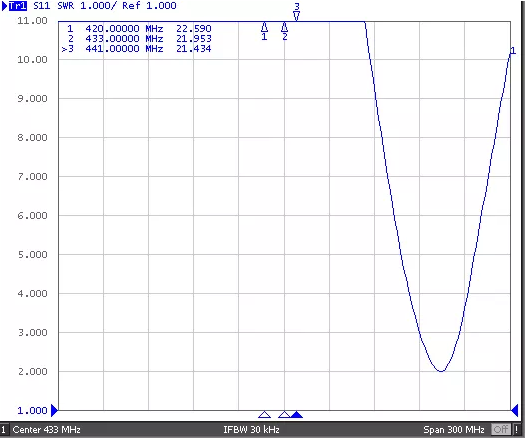

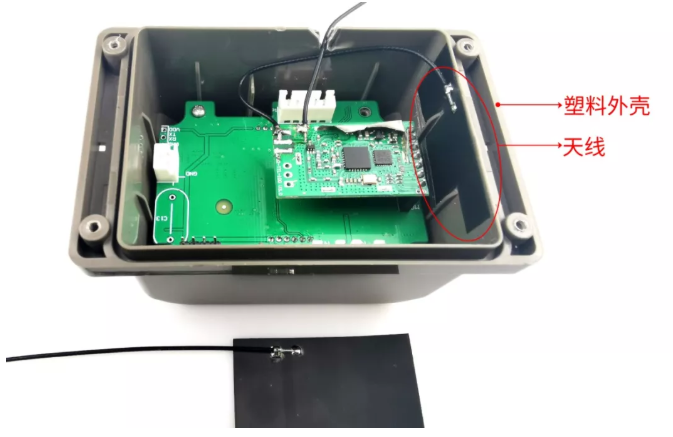

如上述例子，客戶選用的標準的彈簧天線，用在該產品內部，頻率往高頻偏了100多MHz，在使用的433MHz幾乎無法使用，能量無法有效的轉換到空間輻射。最后我們根據產品結構及內部元件布局，我們選擇了定制FPC天線。
周圍環境影響天線性能的因素： ? ?
同一個天線增益模塊，當周圍環境不同時，天線的性能是完全不一樣的。這里說的周圍環境主要包括天線周圍是否有金屬導體以及天線周圍是否有絕緣體材料。
絕緣體的影響： ? ?
天線周圍是否有絕緣體同樣對天線性能有影響，這是因為絕緣體雖然不導電，但是絕緣體的介電常數與空氣中的介電常數時完全不一樣的。因此天線周圍有無絕緣體，或者有不同材質的絕緣體，天線的性能都會產生變化。 ? ?
比較常見的包括天線外有塑料外殼、板載天線底部的電路板厚度不同、塑料殼的厚度不同、與天線的距離不同、產品安裝在墻壁或木門等外部條件不同等因素，都會影響天線性能。這種情況下天線同樣要專業設計調試，否則天線性能變化會導致天線性能降低甚至無法使用。

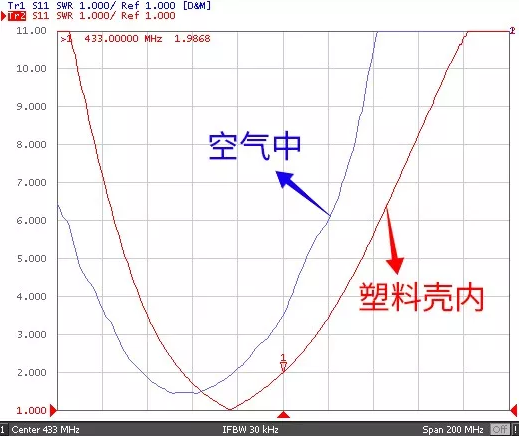

產品外殼對天線性能影響
金屬導體的影響
天線模塊周圍有沒有金屬導體是對天線性能影響最大的因素。因為金屬導體對電磁波信號是屏蔽的，而且金屬過于靠近天線時影響天線的電荷分布，會導致天線上的射頻信號直接耦合到金屬上無法轉換成電磁波，這些都會嚴重影響天線的性能和指標。
比如說天線周圍有電路板，電路板上的鋪地和走線都是導體，會改變天線的指標。請注意，PCB板載天線的電路部分地環境不同也同樣影響天線性能導致天線無法共用。類似的在自己產品的天線周圍有金屬配件、金屬外殼、導體或半導體材料等都會嚴重影響天線效果。因此當你的天線周圍有金屬無法避開時，天線一定要專業定制設計，直接在市場上購買性能必然嚴重下降甚至無法使用。

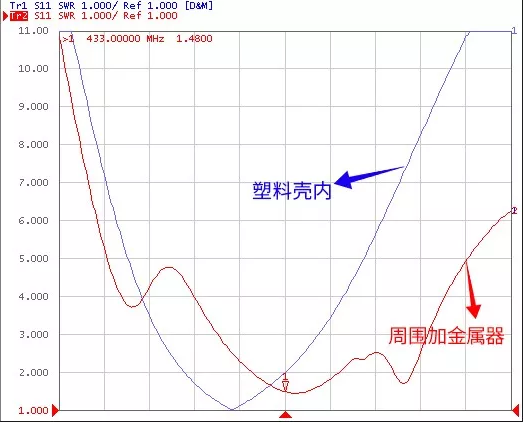

產品外殼對天線性能影響（電池、電機及電路板）
當然，當天線周圍沒有金屬導體以及絕緣體等影響因素時，直接購買市場上的性能指標很好的天線就可以了。但是如果有上面說的這些影響天線性能的因素，特別是內置天線和PCB微帶天線，一定不能直接用，必須要針對自己的產品進行定制設計。
我們公司專業為客戶提供定制天線設計服務。幫助客戶的電子產品設計達到符合設計標準和性能的天線。而且我們的設計價格便宜，性能指標優越，詳細內容請咨詢客服。
