E104-BT05是一款基于藍牙協議4.2的串口轉BLE藍牙從機模塊，工作在2.4GHz頻段。本藍牙模塊支持低功耗廣播、數據透傳、控制配置、IO口電平讀取、IO口電平設置、頻率周期可變的PWM輸出。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。最大支持波特率256000bps的數據傳輸。
E104-BT05藍牙模塊體積小、質量輕、功耗低適合嵌入到各種小型采集裝置中，這里以檢測礦井中設備電池為例。
1、 藍牙模塊支持用戶自定義數據格式的低功耗廣播，將檢測到的設備電池信息放入廣播包中則可使任何主機設備掃描到數據信息，不需要額外開發通信協議。
2、 藍牙模塊支持低功耗模式，用戶可根據需求更改廣播間隙并開啟低功耗模式，最低功耗電流可達8uA，一顆紐扣電池就能滿足礦井設備的長時間監測。
3、 藍牙模塊支持空中配置，在將E104-BT05模塊嵌入到設備后可以根據空中配置指令隨時修改模塊參數適配用戶需求。
4、 藍牙模塊還額外開設了IO口電平采集功能，可以減少用戶的MCU開發，直接使用E104-BT05藍牙模塊空中配置指令讀取相關IO口電平量。
1、 礦井中包含E104-BT05藍牙模塊的數據采集終端。
2、 支持主機功能的數據接收終端，比如手機APP、小程序、PC端數據接收軟件。

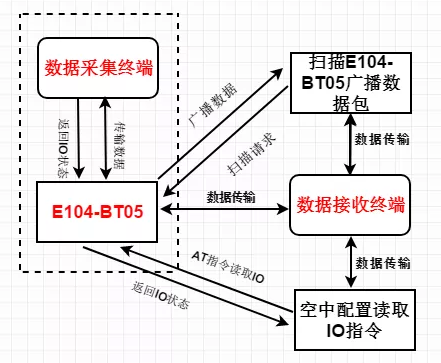

工作流程如下：礦井設備采集電池信息并按一定格式打包，將打包好的數據信息作為參數傳入到E104-BT05的廣播包中（使用E104-BT05的設置廣播包數據），終端監控設備掃描廣播數據獲取設備信息。

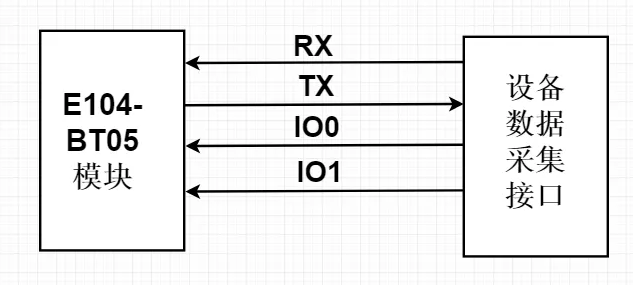

推薦使用連線圖：

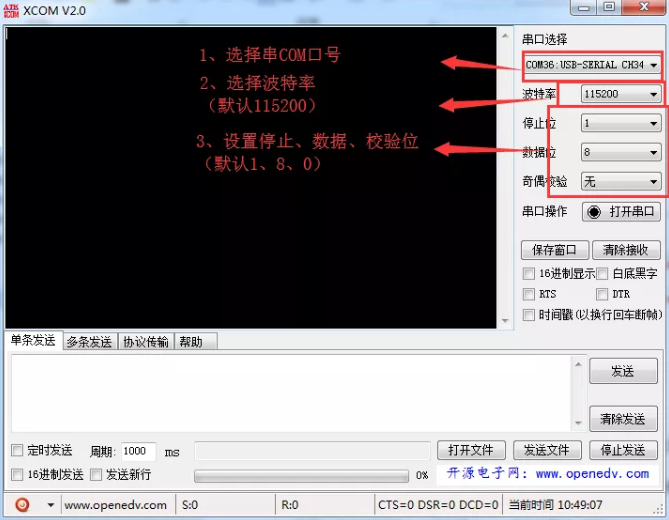

1、 打開XCOM串口助手，配置好助手相關參數。E104-BT05默認波特率115200。8,1,0。配置如圖。

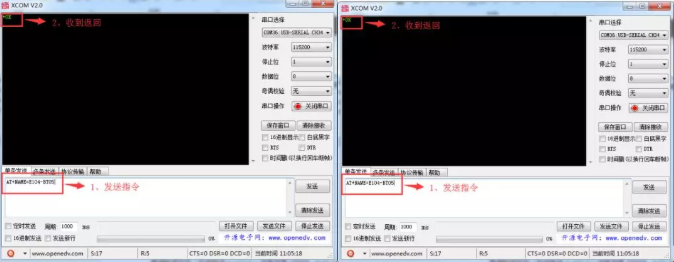

2、 用戶可以根據自己需要修改相關參數，此處演示修改設備名。
3、 按照推薦連線圖與數據采集終端連接。
4、 將采集到的電池?cái)?shù)據按照自定義格式打包，這里演示數據包如下（假設電池剩余57%的電量）
此處03表述包長，F(xiàn)F自定義字段，0507表示剩余電量。
5、 數據采集終端發送串口數據，以AT指令修改廣播數據，指令采用十六進制發送“41542B4144564441543D 02010603FF0507”。
6、 用戶可根據自己需要設計相關的APP或者PC端上位機，來獲取設備的電池信息。

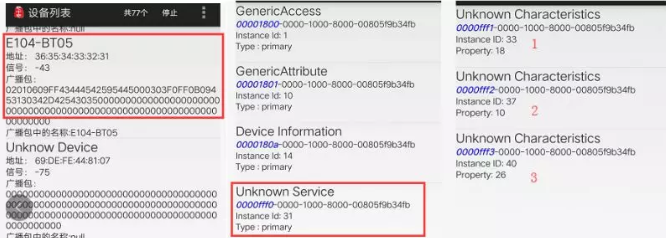

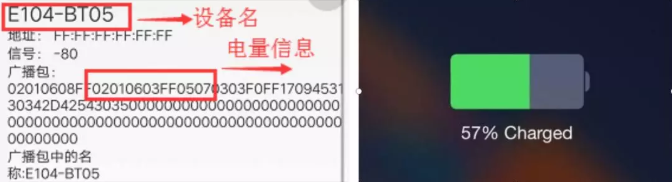

此處以串口助手為例演示。下載BLE測試工具，打開軟件找到E104-BT05，可以看到設置的電池信息，用戶可以自行設計右圖所示界面軟件來顯示。
E104-BT05藍牙模塊自帶2路IO輸出、4路周期頻率可變的PWM輸出，所以在智能控制領域有巨大優勢，可以直接控制相關設備。這里以智能機械臂的控制為例說明。
1、 體積小，質量輕，不會對機械臂造成額外的負擔。
2、 自帶4路PWM輸出，2路IO輸出，用戶可以直接設置周期和頻率，減少額外的單片機使用成本。
3、 模塊支持空中配置，可隨時隨地設施機械臂參數。
1、 智能機械臂控制終端。
2、 包含E104-BT05的智能機械臂執行終端。

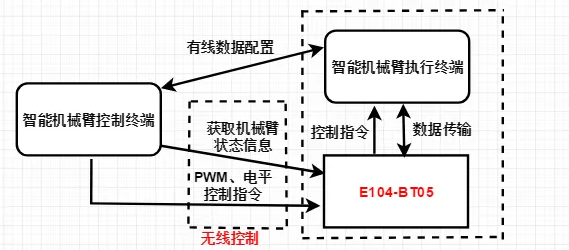

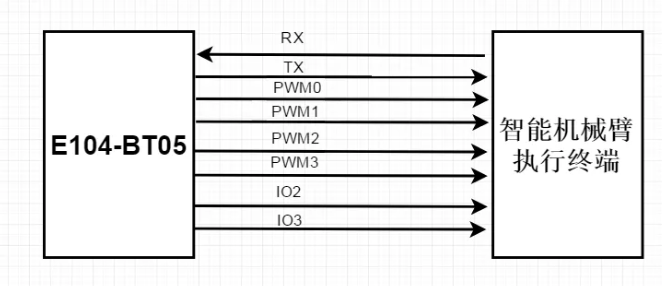

推薦連線圖：
1、 在使用時需要配置相關參數如設備名等，具體配置如案例一步驟1、2所示。

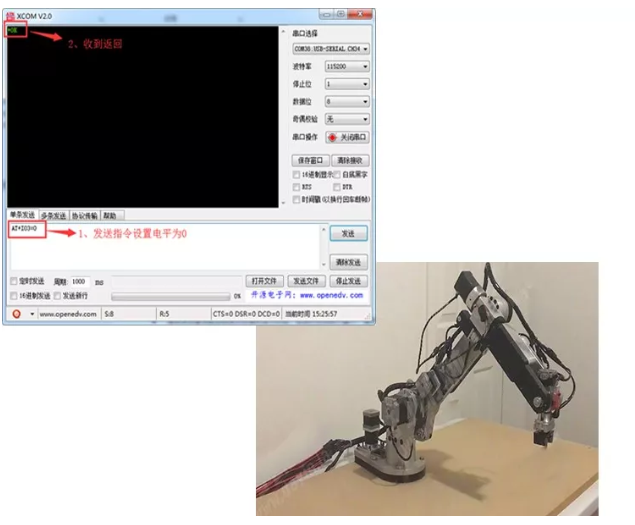

2、 在PC端的控制可以使用串口助手，也可自行開發相關界面控制軟件，此處以XCOM為例演示。設置IO2的輸出，使用AT指令“AT+IO2=xx”，設置輸出電平。此處控制表示機械臂的某個狀態。

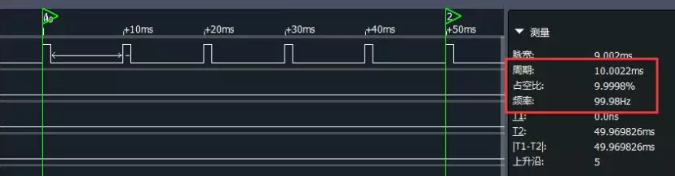

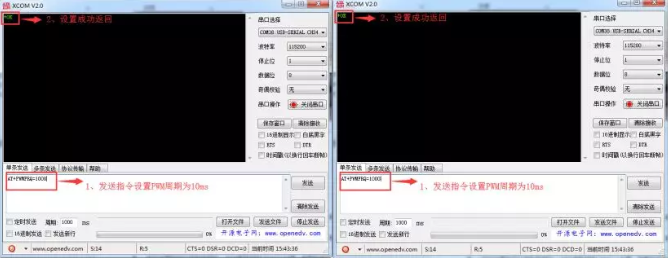

3、 機械臂的控制一般以PWM的控制為主，這里設置PWM1輸出周期為10ms，占空比為10%的PWM波。PWM周期計算方法如下：在模塊內部我們設置精度為T=0.01ms，即最小可以設置的周期為0.01ms，在設置時傳入?yún)?shù)即可，如需要設置周期為10ms則t=T*para，帶入T=0.01ms、t=10ms，計算出para=1000。
1、使用BLE調試助手搜索設備，點擊建立連接。

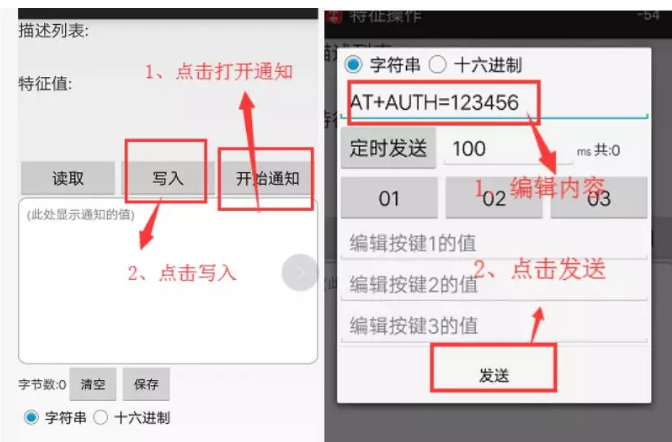

2、 點擊3號進入空中配置通道，驗證空中配置密碼。
3、空中配置密碼認證通過后即可以設置控制機械臂了。用AT指令形式發送控制指令，如串口演示實例，如發送指令“AT+PWM2=20”。
