"水盾"防溺水安全預警系統（下文簡稱，"水盾"系統），主要由5大部分組成：客戶端、轉發中繼系統主機、系統軟件、報警終端。
"水盾"系統的客戶端佩戴于客戶泳帽內，客戶端會定時向外發送指定代碼信號。當客戶端處在空氣中時，代碼信號能順利傳達給轉發中繼，轉發中繼再將代碼信號發送給系統主機；當客戶端入水后，由于水吸收電磁波作用，信號傳送被阻斷，此刻主機端無法正確接收到來自客戶端的代碼信號，主機端會記錄最后一次收到客戶端信號的時間，并與當前時間進行計算對比，當這個時間超過規定值上限時，主機端發出溺水預警，提示救生員排查險情。
下面主要講解的是"水盾"系統的應用：
"水盾"系統中，客戶端需與轉發中繼進行數據通信，轉發中繼需與系統主機進行數據通信，系統主機需與報警終端進行數據通信。而采用無線模塊進行這些數據通信成為了一種最優的選擇，安裝方式簡單，現場無布線，也不必對現場環境進行結構性改動。但高頻無線通信存在軟硬件特殊性，必須由專業公司進行設計和生產。

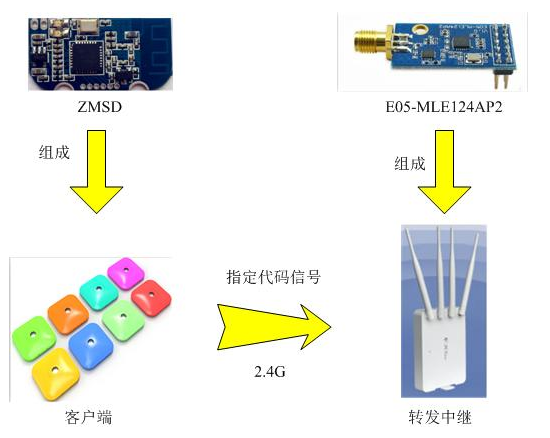

本文介紹的"水盾"系統采用億佰特公司出品的3種無線模塊?？蛻舳说臒o線模塊ZMSD與轉發中繼的無線模塊E05-MLE124AP2基于2.4G頻率進行無線通信。

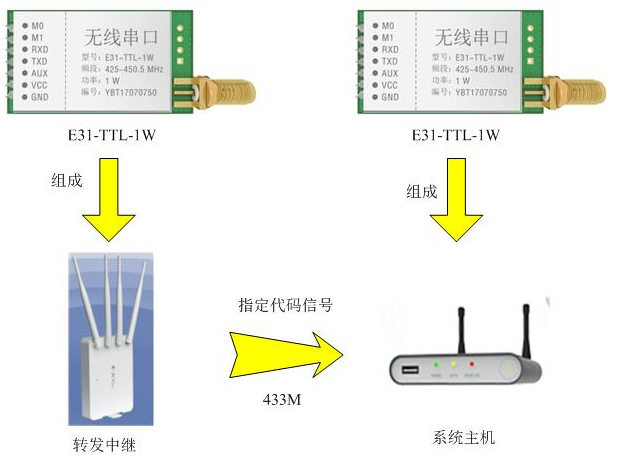

轉發中繼的無線模塊E05-MLE124AP2收到的代碼信號通過UART無線串口模塊傳遞給單片機，緊接著單片機通過另一串口UART傳遞給無線模塊E31-TTL-1W，轉發中繼的無線模塊E31-TTL-1W與系統主機的無線模塊E31-TTL-1W基于433M頻率進行無線通信。同樣地，系統主機與報警終端的數據通信也是基于無線模塊E31-TTL-1W。
無線模塊是一款2.4GHz無線模塊，采用挪威 Nordic 公司原裝進口的nRF52810芯片設計開發的藍牙模塊，QFN32型，內置51單片機，性能穩定，通信速率高,可編寫軟件，客戶端定時向外發送指定代碼信號。
無線模塊是一款2.4GHz無線模塊，采用挪威 Nordic 公司原裝進口的nRF24LE1D射頻芯片設計開發，QFN24型，配有美國進口PA、LNA一體芯片RFX2401C，放大功率到100mW，并改善了接收靈敏度。nRF24LE1D內置51單片機，性能穩定，通信速率高,可編寫軟件，轉發中繼通過E05-MLE124AP2一直接收來自客戶端的代碼信號。
無線模塊是一款基于瑞士AXSEM原裝進口AX5043射頻芯片的433MHz無線串口模塊（UART）,半雙工，收發一體，透明傳輸方式，發射功率1W，工作在425–450.5MHz免費頻段（默認433MHz）,TTL電平輸出，具有空中喚醒功能。
無線模塊具有軟件FEC前向糾錯算法，其編碼效率較高，糾錯能力強，在突發干擾的情況下，能主動糾正被干擾的數據包，大大提高可靠性和傳輸距離。
無線模塊具有數據加密和壓縮功能。無線模塊在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法，使得數據截獲失去意義。而數據壓縮功能有概率減小傳輸時間，減小受干擾的概率，提高可靠性和傳輸效率。
無線模塊轉發中繼獲得來自客戶端的代碼信號后，則通過E31-TTL-1W向系統主機發送，信號穿墻能力強，杜絕信號死角，可以享受到廣闊的無線信號空間。
在電子產業高速發展的今天，頂尖的行業公司通過強強聯合、優勢互補，以科技創新為依托，將單片機、射頻技術、物聯網、穿戴科技等應用到各個行業中。本文介紹的"水盾"系統，可以廣泛應用到游泳行業里，大大降低泳客溺亡風險，解決游泳館經營中的難題。
關鍵詞：無線模塊、水遁系統、安全預警系統、轉發中繼、無線通信
無線模塊制造商：成都億佰特電子科技有限公司
