433M無線模塊概述
低功耗無線模塊一般提供了多個信道（信道即：頻率）選擇，同時可修改串口波特率、空中速率、發射功率等各種參數。一般情況下，433M無線模塊具有很強的抗干擾能力, 靈敏度高，體積小，透明傳輸, 功耗低，傳輸距離遠的特點?？蛻羰褂脮r(shí)不需要了解底層無線通訊原理或協議，也不需要編寫復雜的傳輸與設置程序?？蛻糁恍枰l(fā)送或接收對應的數據，透明傳輸?shù)臒o(wú)線模塊實現“所發即所收”。
在實際應用中，通信檢測系統分為兩部分，上位機和下位機。在實際工程中，上位機一般由1個無線模塊組成主機，下位機由多個模塊組成從機。從機分布在各個工作點上，負責采集傳感器或其它現場數據，并通過低功耗遠距離無線數傳模塊將采集到的數據發送到主機，以及接收主機發過來的控制命令。主機負責發送控制命令控制從機的工作，同時接受從機發過來的數據，對數據進行存儲、分析計算或上傳到互聯網。
實際工程應用中，主機一般采用直流電源供電（不考慮低功耗），從機由于施工難度和成本，一般采用電池供電（需要考慮低功耗）。
在實時性要求不高的場合，從機也有功耗限制的情況下，通過兩種方式可以使主機獲取從機的數據，即：主機輪詢和主機廣播。
主機輪詢

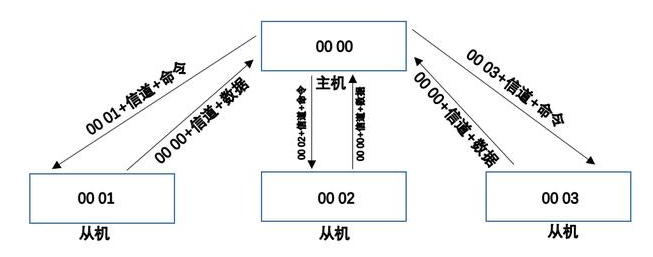

當從機模塊處于低功耗模式下，主機一直處于活躍狀態，從機在無事件發生時一直處于低功耗狀態，當有事件發生時，處理當前事件，處理完成后又回到低功耗狀態。通過設置主機和從機為不同的地址。假如主機的地址為00 00（十六進制），從機的地址依次為00 01，00 02，00 03等等。那么主機需要采集從機01的數據的時候，發送的數據格式為：目標地址+目標信道+命令，如：00 01(從機地址)+信道+命令。從機01接收到相關的命令后，通過相似指令返回當前數據，如：00 00(主機地址)+信道+數據。這樣第一個從機的數據就采集完了，即可以繼續第二個，依次輪詢，就可以把數據采集回來。如下圖所示：
無線模塊工作方式如下圖：
主機廣播
當模塊處于低功耗模式下，主機一直處于活躍狀態，從機在無事件發生時一直處于低功耗狀態，當有事件發生時，處理當前事件，處理完成后又回到低功耗狀態。通過設置主機和從機為不同的地址。假如主機的地址為00 00，從機的地址依次為00 01，0002，00 03等等。主機需要采集數據的時候，發送一個采集數據的廣播指令，從機接收到廣播指令后，各自產生一個延遲時間后，向主機發送自身采集的數據，以免多個從機同時向上傳輸數據，造成數據阻塞，致使主機收不到數據。比如，當從機收到主機廣播事件后，從機00 01延遲0S發送數據，從機0002延遲1S發送數據，從機00 03延遲2S發送數據等等。當主機采集完所有數據后，又可以繼續下一次的采集。

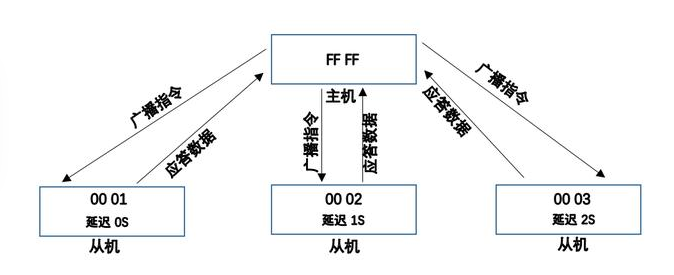

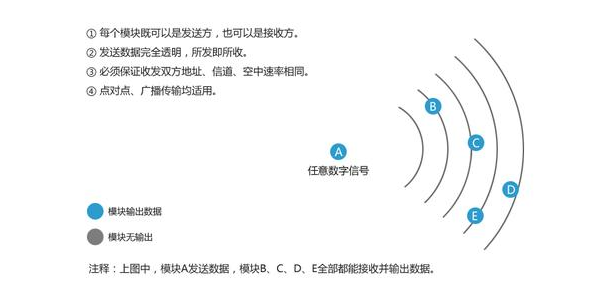

無線模塊工作方式如下圖：
無線數傳模塊的有點主要為：成本廉價，建設工程周期短，適應性好，擴展性好，維護方便等等。
無線數傳模塊建立專用無線數據傳輸方式無需架設電纜或挖掘電纜溝，只需要在每個終端連接無線數傳模塊和架設適當高度的天線就可以了。相比之下用無線數傳模塊建立專用無線數據傳輸方式，節省了人力物力，投資是相當節省的。
無線的方式可以迅速組建起通信鏈路，只需要架設適當高度的天線，一般只需幾十分鐘或者幾小時，工程周期很短。
無線數傳模塊建立專用無線數據傳輸方式不受特殊的地理環境影響，在山地、湖泊、林區等特殊的地理環境或是移動物體上面搭建方便，適應性強，幾乎不受地理環境限制。
在用戶組建好一個通訊網絡之后，常常因?yàn)橄到y(tǒng)的需要增加新的設備。采用無線數傳電模塊建立專用無線數據傳輸方式，只需將新增設備與無線數傳模塊相連接就可以實現系統的擴充，擴展性非常好。
采用無線數傳模塊建立專用無線數據傳輸方式只需維護無線數傳模塊，出現故障時則能快速找出原因，恢復線路正常運行

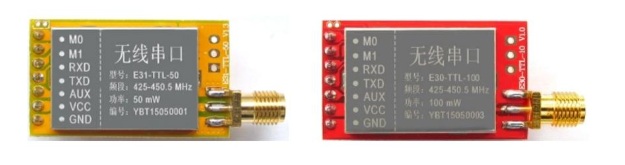

成都億佰特電子科技有限公司的無線產品可實現上述低功耗無線組網功能，并提供不同功率下的距離覆蓋范圍，且模塊接口統一，使用方便。如E30、E31、E32、E33、E44、E45、E46、E50、E51等系列產品。
