天線絕大部分是通過同軸線纜饋電到模塊上，為了能量傳輸?shù)淖畲蠡炀€與同軸線的阻抗必須匹配，故天線的輸入阻抗和射頻同軸線的特征阻抗一致。同軸電纜的阻抗有25歐姆、50歐姆、75歐姆、93歐姆，為什么我們的無線電通信大多用50歐姆的標準呢？
同軸電纜的阻抗又是怎么樣的呢？在射頻領域，和 PCB 中考慮的問題不一樣，但是射頻工業中同軸電纜也有類似的阻抗范圍。根據 IEC 的出版物（1967年），75 歐姆是一個常見的同軸電纜（注：空氣作為絕緣層）阻抗標準，因?yàn)槟憧梢院鸵恍┏Ｒ?jiàn)的天線配置相匹配。它也定義了一種基于固態聚乙烯的 50 歐姆電纜，因?yàn)閷?duì)于直徑固定的外部屏蔽層和介電常數固定為 2.2（固態聚乙烯的介電常數）的時候，50 歐姆阻抗趨膚效應損耗最小。

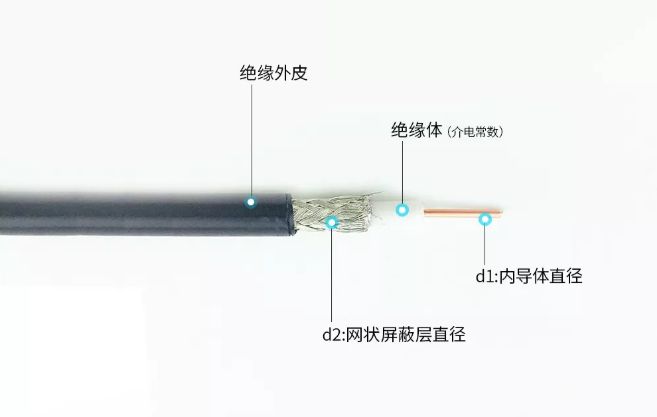

(圖為同軸電纜的結構圖）
很久之前，無線電工程師為了方便使用，把這個值近似為 50 歐姆（參考文末詳細推導）作為同軸電纜最優值。這證明了在50 Ω附近，電纜的趨膚效應損耗是最小的，但這并不影響你使用其他阻抗。例如，對于不同的絕緣體（不同的介電常數），用最優 d2/d1 比例（趨膚效應最?。┊a(chǎn)生的最優阻抗會略有不同（如空氣介電常數=1.0，就對應約 77 Ω，常取值 75 Ω方便使用；介電常數=2.2（固態聚乙烯介質），阻抗就約為51.1Ω）。
為什么 50 歐姆成為了射頻傳輸線的阻抗標準？一個最為流傳的故事版本，來自于 Harmon Banning 的《電纜：關于 50 歐姆的來歷可能有很多故事》。在微波應用的初期，二次世界大戰期間，阻抗的選擇完全依賴于使用的需要。對于大功率的處理，30歐姆和 44歐姆常被使用。另一方面，最低損耗的空氣填充線的阻抗是 93 歐姆。在那些歲月里，對于很少用的更高頻率，沒有易彎曲的軟電纜，僅僅是填充空氣介質的剛性導管。
半剛性電纜誕生于 50 年代早期，真正的微波軟電纜出現是大約 10 年以后了。隨著技術的進步，需要給出阻抗標準，以便在經濟性和方便性上取得平衡。在美國，50 歐姆是一個折中的選擇，為聯合陸軍和海軍解決這些問題，一個名為 JAN 的組織成立了，就是后來的 DESC，由 MIL 特別發展的。歐洲選擇了 60 歐姆。事實上，在美國最多使用的導管是由現有的標尺竿和水管連接成的，51.5 歐姆是十分常見的?？吹胶陀玫?50 歐姆到 51.5 歐姆的適配器/轉換器，感覺很奇怪的。最終 50 歐姆勝出了，并且特別的導管被制造出來（也可能是裝修工人略微改變了他們管子的直徑）。不久以后，在Hewlett-Packard 這樣在業界占統治地位的公司的影響下，歐洲人也被迫改變了。75 歐姆是遠程通訊的標準，由于是介質填充線，在 77 歐姆獲得最低的損耗。93 歐姆一直用于短接續，如連接計算機主機和監視器，其低電容的特點，減少了電路的負載，并允許更長的接續；感興趣的讀者可以查閱 MIT RadLa。

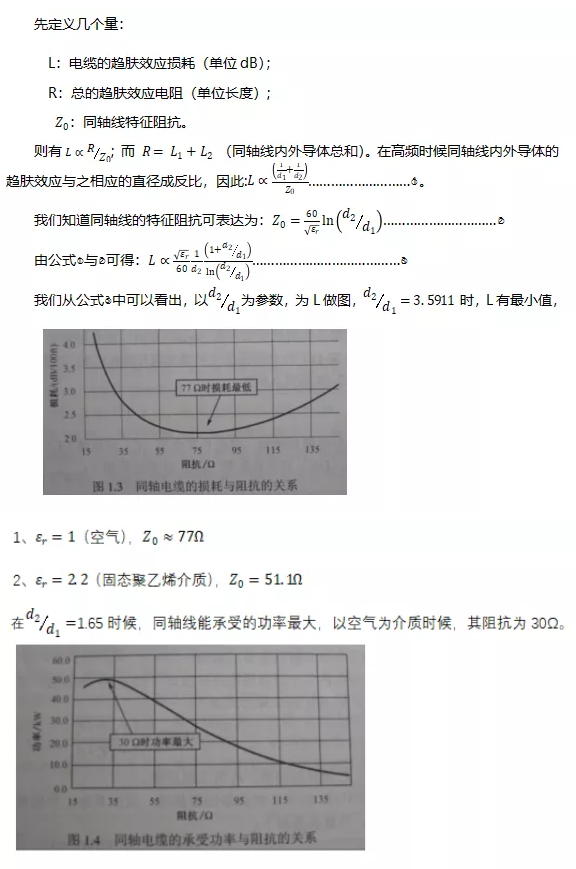

附：我們從物理學原理來證明，同軸線采用50Ω阻抗其趨膚效應最小。
上述推導也解釋了為什么 75 歐姆電視電纜切面是藕狀空芯結構，而 50 歐姆通信電纜是實芯的。還有一個重要提示，只要經濟情況許可，盡量選擇大外徑電纜（d2），除了提高強度外，更主要的原因是，外徑越大，內徑也越大（最優的徑比d2/d1），導體的射頻損耗當然就越小。
故有：1、當用于廣播電視這種單向傳輸網時，應該選擇損耗最小的阻抗。最接近77歐姆的阻抗為75歐姆。2、當用于無線電通信這種雙向傳輸系統時，既要考慮損耗小，還要兼顧發射時可承受功率大，綜合選擇50歐姆就是最佳方案了。
