利用WiFi模塊實現智能控制的方法

一、WiFi模塊是什么?WiFi模塊有什么作用?

WiFi模塊屬于物理網絡傳輸層,具有內置的無線網絡協議IEEE 802.11b.gn協議棧和TCP / IP協議棧。串行端口或TTL級別是WiFi無線網絡通信標準。許多可以連接到網絡的傳統設備都被嵌入具有智能基因的嵌入式模塊中。

WIFI智能家居系統是具有內置WIFI模塊的智能家居控制系統產品。這類產品具有WIFI無線控制功能,結構相對簡單,使用方便。


二、如何利用WiFi模塊實現智能家居控制?

1、局域網控制

局域網控制方法1

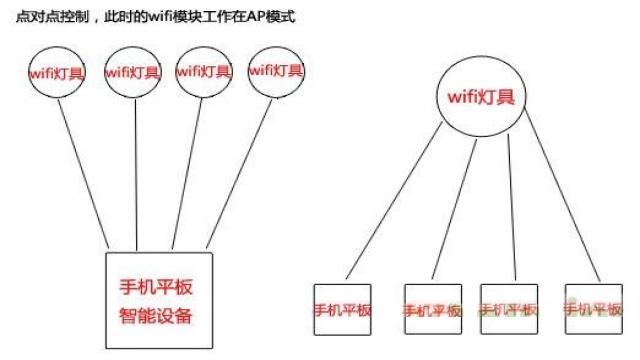

wifi模塊工作在AP模式,智能終端(手機,平板電腦)直接訪問wifi模塊提供的網絡,在同一熱點網絡中實現無線控制。 (如圖1左側所示)

但是,在wifi模塊工作的AP模式下(即熱點模式),可以訪問智能設備的一側受到限制。因此,wifi模塊使用了其他6個智能控制方面(例如手機和平板電腦),如下圖1所示。

局域網點對點控制(圖一)

局域網控制方法2

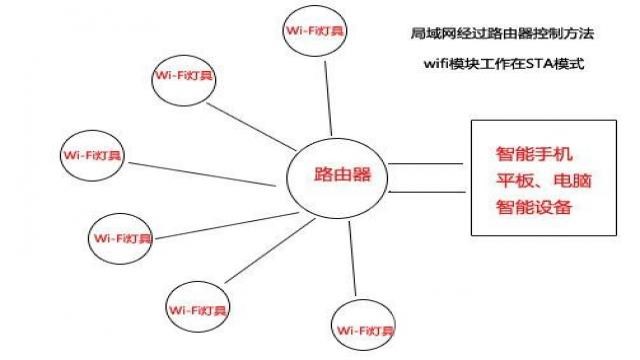

wifi模塊在sta模式下運行,智能終端和wifi模塊在無線路由器提供的無線網絡環境下運行,數據信號通過無線路由器傳輸,實現局域網無線控制。 (如圖2所示)

局域網過路由器點對點控制 (圖二)

局域網控制方法3

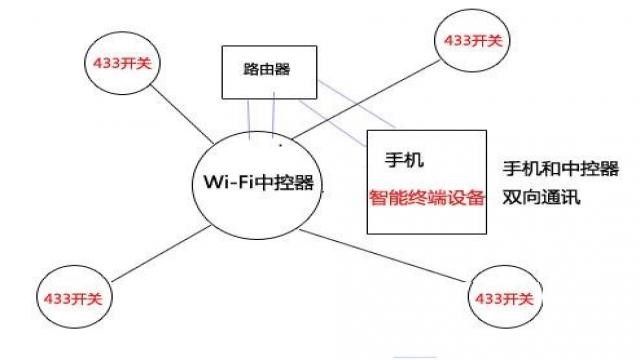

使用wifi模塊的STA模式作為中控器。 wifi中控器和其他設備終端之間的無線通信可以使用433技術,315技術,2.4G技術形成wifi中控器LAN。 (如圖3所示)

433和wifi技術局域網控制(圖三)


提示:433無線技術是一種具有優勢且傳輸距離相對較長的無線單向技術。 433技術用于Wifi控制器和433交換機之間的通信。 wifi模塊此時處于STA模式。

提示:2.4G技術是雙線無線技術,傳輸距離相對較短。 Wifi控制器和2.4G交換機之間的通信使用2.4G技術,并且Wifi模塊此時處于STA模式。

2、WiFi模塊的廣域網控制

WiFi模塊廣域網控制方法1

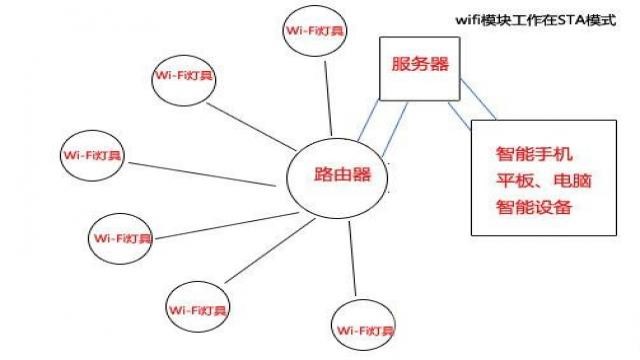

使用簡單的wifi技術,并使用無線路由器作為中央控制中心。此時,wifi模塊工作在STA模式。 wifi模塊的MAC地址已綁定到該服務,wifi模塊的數據通過路由器發送。它與手機的2G,3G,4G或其他wifi網絡形成網絡以實現控制。 (如圖5所示)

圖五

廣域網 wifi遠程控制(圖5)路由器構成中央控制,而廣域網控制則以wifi模式公共組STA模式形成。


WiFi模塊廣域網控制方法2

將wifi技術與其他無線技術(例如wifi與2.4G、wifi與433技術相結合。此時,wifi模塊工作在STA模式,手機的2G,3G,4G或其他wifi網絡組成了控制網絡。 (圖片wifi和433技術的組合)

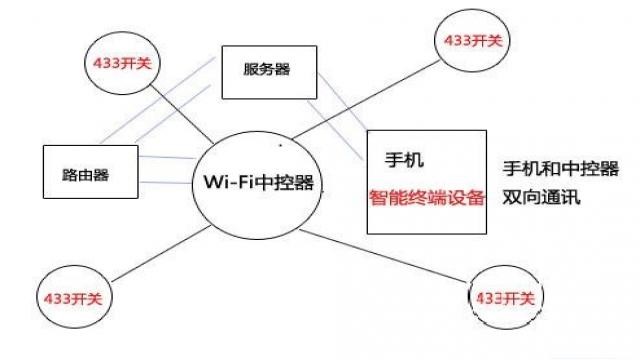

433技術和wifi模塊技術廣域網控制技術(圖六)

wifi模塊用作中控器,并與433無線技術結合使用以形成廣域網示意圖(圖7)。

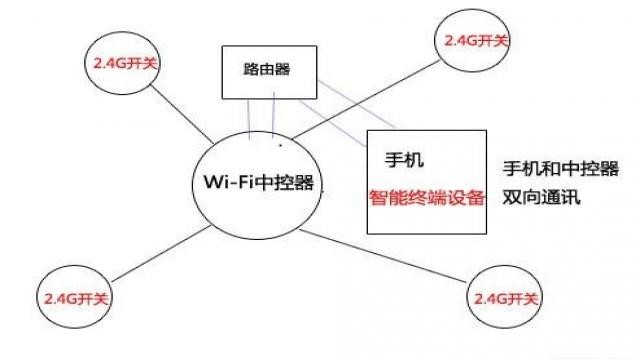

2.4G與wifi局域網控制方式(圖四)

wifi模塊用作中控器,并與2.4G無線技術結合以形成廣域網控制示意圖·。這就是實現WiFi模塊在廣域網實現智能控制的方式。


三、控制智能家居,必須使用WiFi模塊嗎?

基于WiFi模塊智能家居系統由WiFi智能節點,智能家居網關,無線路由器,遠程服務器,控制終端,4G通信網絡和Internet組成。 WIFI模塊在我們的日常生活中很常見,但并不能覆蓋智能家居系統的所有市場。現如今很多智能家居產品中都使用了RF,zigbee和WIFI等無線通信技術。


今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多WiFi通信模組產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號(微信號:cdebyte)進行了解,也可以直接撥打400電話咨詢技術專員!
