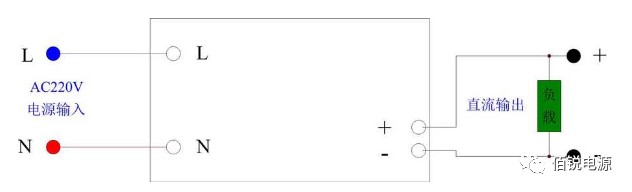

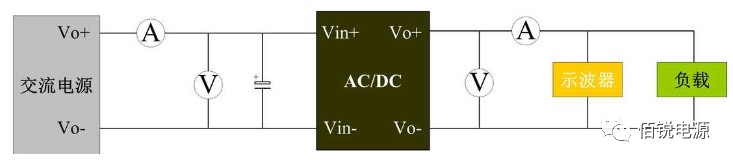

測試儀器-參考：輸入電壓范圍足夠大的交流可調穩壓電源，電流表A（精度在0.001A），電壓表V（精度在0.001V），負載阻值計算；
設：以AM21-6W05V模塊為例，已知模塊的最大輸出功率是6W，輸出電壓5V，計算出R(負載)阻值；
*以上是模塊的最大持續輸出功率，不得超過標稱最大值，否則會造成模塊永久性損壞！
02 10%輕負載測試
在測量時建議采用單通道探頭直接測量法測量輸出，避免輸入輸出共地和外界干擾產生的測量誤差。（具體參見“紋波和噪聲”）
具體技術參數請參考產品對應的技術手冊。
連接好電源模塊就可以進行模塊的性能的測試和判定，確認模塊的性能參數是否符合要求。
以模塊AM21-6W05V為例：
模塊輸出設定電壓為Voutnom=5V額定負載為4.166Ω，實測輸出電壓Vout=5.028V
輸出電壓精度=

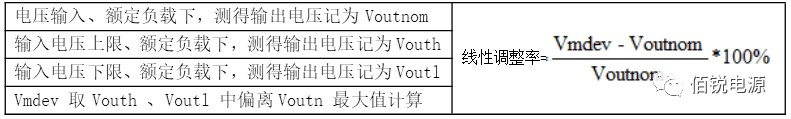

以模塊AM21-6W05V為例，額定負載為1200mA，Vouth=5.028V，Voutnl=5.0V，Voutnom=5.01V，線性電壓調整率=

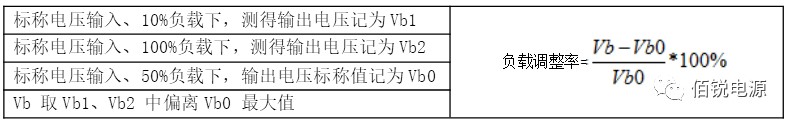

07 負載調整率
以模塊DM21-5W1205V為例，實測參數：Vin=220V,Iin=0.036A，Vout=5V，Io=1200mA效率
紋波和噪聲是疊加在直流輸出上的周期性和隨機性交流成分，它也影響著輸出精度，一般對紋波和噪聲采用峰-峰值計量(mVP-P)。
第一步，先將示波器帶寬設置為20MHz，可以有效防止高頻噪聲；
第二步，采用平行線測試法、雙絞線或靠測法。

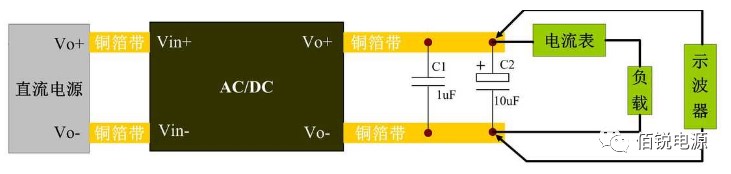

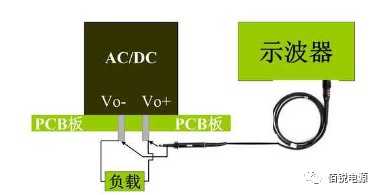

*平行線測試法
備注：
1、C1：高頻陶瓷電容，一般容值為1uF；
2、C2：寬電壓輸入DM41-系列C2容值為10uF（電解電容），耐壓值高于模塊輸出電壓
2倍以上即可；
3、兩平行線銅箔帶之間的距離為2.5mm，兩平行銅箔帶的電壓降之和應小于輸出電壓值的2%。
*雙絞線測試法

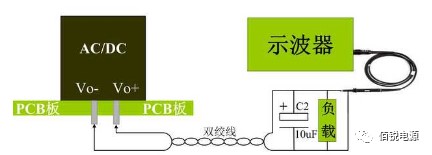

備注：雙絞線測試法，采用30cm長、#20AWG線規組成的雙絞線與被測開關電源的Vo+及Vo-連接，在Vo+與Vo-之間接上阻性負載（假負載）。在雙絞線末端接一個10μF解電容，在測量點連接時，一端接在Vo上，另一端接到地平面端。
*示波器靠測法
由于示波器的地線夾會吸收各種高頻噪聲干擾測量結果，為了屏蔽干擾可采用靠測法測試，
示波器探頭接在每路輸出端測試。實際測試紋波和噪聲會因電路和外接元件不同而有所差異。
特殊用戶對輸出紋波要求較高的情況下，例如圖像采集，可以通過在模塊外設增加LC濾波架構來降低輸出紋波大小。LC元器件參考取值，電感0.47uH~4.7uH，電容10uF~100uF，根據現場實際情況調整參數。
當負載出現突變時，所有的電源都有一個相應的響應時間。在突變響應期間內，電源的輸出電壓會出現瞬間的過沖，然后回到正常輸出狀態。動態響應是通過對過沖幅度的大小、響應時間的長短來測量的，是電源性能的一個重要指標。
具體測量的方法是用電子負載來進行電源負載的突變，負載設置條件為輸出負載電流為額定負載的25%-50%-25%

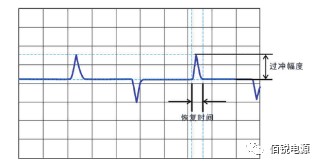

50%-75%-50%，電流跳變的上升和下降斜率選：0.08-0.1A/uS，用示波器測量其輸出電壓的最大偏差和響應時間，動態負載測試波形如下圖所示。
動態負載測試波

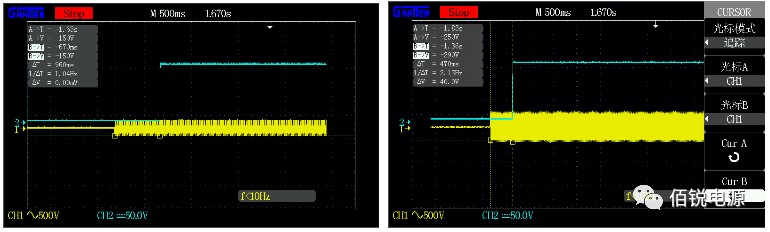

啟動時間為輸入開啟后輸出相對于輸入達到目標電壓值時響應延遲的時間。一般在額定滿負載下測得，外接濾波器（包括輸入輸出電容）均會大大延遲啟動的時間，實際設計要與紋波噪聲要求權衡考慮。具體的產品及應用疑問請咨詢技術人員。下圖為啟動時間測試波形。

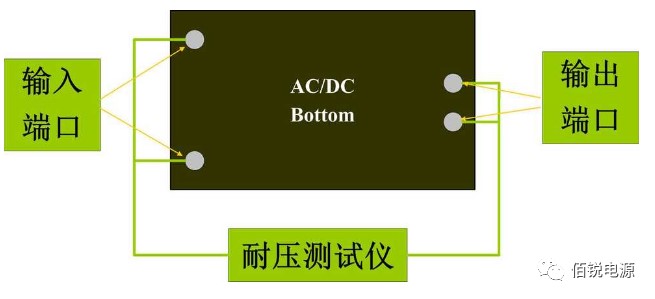

?耐壓測試方法：按照耐壓的測試標準，將耐壓值從0V開始慢慢往上調，將耐壓值調至設定的最高耐壓并在最高耐壓值維持一分鐘時間。
?絕緣強度：在輸入輸出間加隔離電壓（直流或交流的峰值）測試1分鐘。
測試外殼溫升可以用熱成像儀或是熱電偶測試，由于發射率對紅外熱成像儀測量的結果有影響，從而會導致測量結果存在一定的偏差，一般推薦用熱電偶測試。
如環境溫度Ta=25℃，實際用熱電偶測的電源模塊的外殼溫度Tc=50℃，那么模塊的溫升是：
△T=Tc-Ta=50-25=25℃。其中Tc—殼溫，Ta—環境溫度，△T—溫升。
相同環境條件下，塑料外殼比金屬外殼安全等級更高，絕緣特性強。
使用環境，因無自然通風，建議將電源模塊與溫度敏感元器件盡量遠離或是隔離為兩個空間。
