E103-W06雙頻WiFi模塊是成都億佰特基于TI第三代WIFI芯片CC3235S推出的一款高性能、高可靠的雙頻WIFI模塊，內置高性能ARM Cortex-M4 處理器，無線最大發射功率可達+18dBm，硬件封裝可兼容原廠CC3235MODS、CC3235MODSF，本公司W(wǎng)iFi模塊可與之互換。
在通信功能上，WiFi模塊支持IEEE 802.11 a/b/g/n標準協議，可工作在2.4G和5G兩種頻段下，WiFi模塊支持AP，STA，WIFI Direct（僅2.4G頻段支持）模式，支持TCP/UDP/HTTP/MQTT多種網絡傳輸協議，內嵌 mDNS、DNS-SD、DHCP服務包，支持個人、企業級的 WPA2 加密方式，可滿足多種高標準高可靠性的無線通信場景，同時具備開機透傳、Smartconfig 便捷性配網功能。E103-W06 是真正將簡單易用和高可靠、高性能融為一體的工業級WIFI模塊。
支持IEEE 802.11 a/b/g/n 標準協議；雙頻WIFI模塊：可工作在2.4GHz和5GHz兩種頻段；支持 AP、STA、WIFI Direct 3種工作模式；支持WEP/WPA/WPA2多種WIFI安全認證方式；支持TCP/UDP/HTTP/MQTT多種網絡通信協議；支持TSL/SSL安全傳輸方式；最大支持4路Socket連接；AP接入點支持4路STA設備連接；支持mDNS、DNS-SD、DHCP網絡服務包；支持 WEB 網頁參數配置；支持 NTP 網絡時間獲?。缮暇W(wǎng)的前提下）；支持斷線自動重連；支持高速連傳，串口波特率最高支持3M連傳；支持多種功耗模式切換；支持 WIFI 空閑連接（LDPS）；支持MQTT協議（阿里云、百度云、OneNet）；支持 WebSocket 連接；支持 HTTP Client；支持 TCP SERVER/TCP CLIENT、UDP 通信方式；支持自定義注冊包、自定義心跳包功能；支持套接字分發協議；AT 指令配置；支持遠程指令配置；支持 Smartconfig快捷配網；支持透傳多路協議傳輸和廣播傳輸；
E103-W06雙頻WiFi模塊能被廣泛應用在醫療和保健、多參數病人監護儀、心電圖(ECG)、醫院電子床及床控系統、遠程醫療系統、建筑和家庭自動化、暖通空調系統和恒溫器、視頻監控，視頻門鈴，和低功耗的相機、建筑安全系統和電子鎖、智能電器、智能穿戴、資產跟蹤、工廠自動化、電網基礎設施
WiFi模塊供電電源必須保證在 2.3V~3.6V,為保證模塊穩定工作，建議外部選擇供電能力大于500mA的LDO供電。
SOP0、SOP1、SOP2 這 3 個引腳都內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉高。
WiFi模塊內部 Pin 40 VBAT2 與 Pin37 VBAT1 未連接，使用時需與 Pin 37 VBAT1 短接。

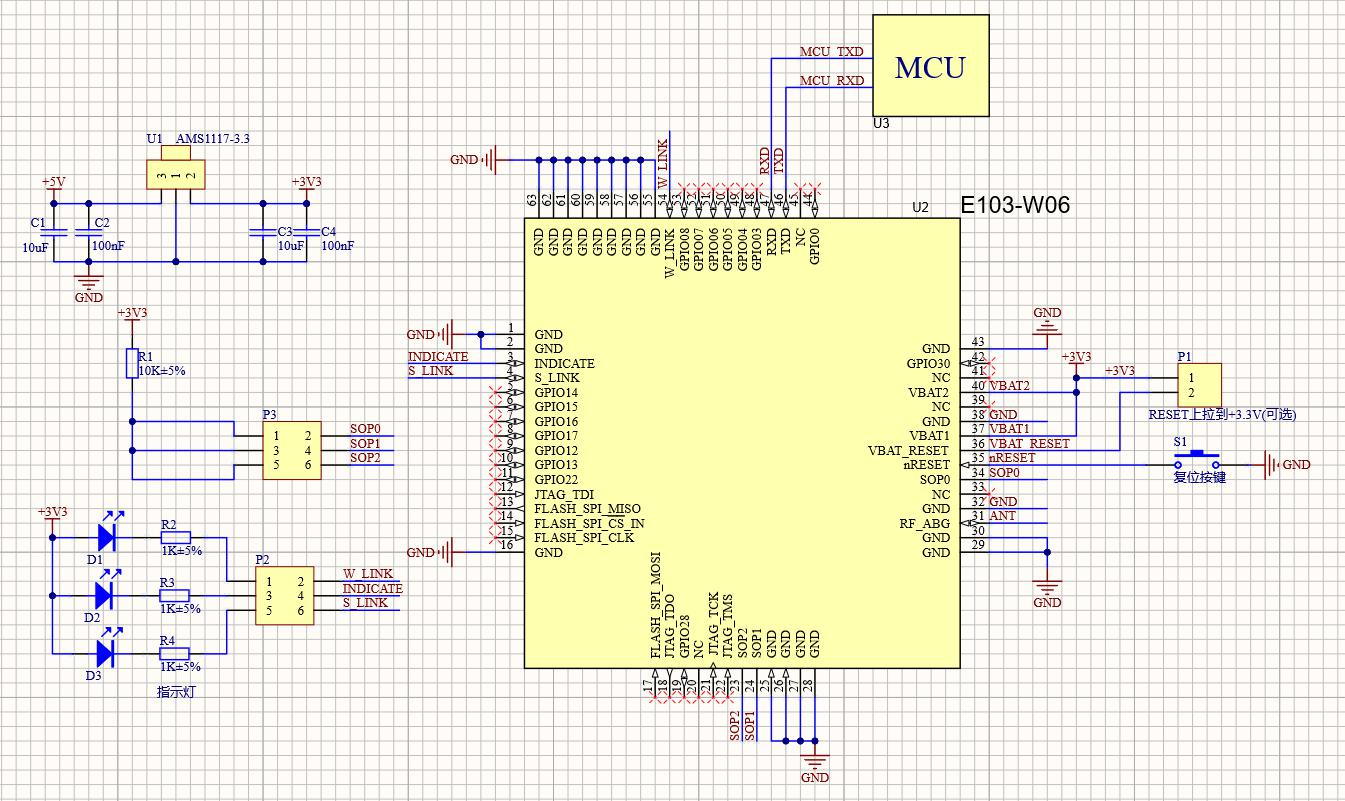

E103-W06串口轉WiFi模塊的 RXD/TXD 分別接到外部 MCU 的 MCU_TXD/MCU_RXD。
nRESET芯片引腳已內置100K上拉電阻至VBAT_RESET引腳。注：在WiFi模塊內部VBAT_RESET是沒有連接至VBAT1或者 VBAT2。在WiFi模塊工作時需要將 VBAT_RESET 連接至 VBAT1 或者 VBAT2，否則不能正常工作。若在低功耗期間需要更低的整體功耗可以將 VBAT_RESET 斷開，工作的時候再連接到 NBAT1 或者 VBAT2。
在上電時需要將 SOP1 引腳接入 10K 上拉電阻，SOP0,SOP2 接下拉電阻（模塊內部已經將 SOP0,SOP2接入下拉，所以此處不做處理）。
E103-W06雙頻WiFi模塊的工作模式分為三個層次：工作角色；傳輸模式；服務類別。從WiFi協議層的角色來說可以分為 Access Point 即通常所說的 AP 接入點,Station 即通常所說的站點,WiFI-Direct 又叫 P2P 或者 WiFi 直連；從傳輸模式上來說又分為了單模透傳和協議傳輸；從服務類別來說分為 TCP Server，TCP Client，UDP，MQTT，HTPP client。
工作角色是基于WiFi協議物理層的角度來定義的。
Access Point 簡稱 AP 模式，類似于路由器，允許無線設備連入，并建立基于 TCP/IP 的 server、client、UDP 通信。
此模式下支持連接 4 個 station，最大支持 4 路 Tcp socket 傳輸。指令 AT+MODE=1,x,x 設置第一位為：1，來配
置WiFi模塊工作在 AP 角色。
Station 模式簡稱 STA，此角色下模塊不提供連接，只能連接到 Access Point 或者路由器上，本模塊在 Station 角
色下的支持 TCP server，TCP client，UDP，最大支持 4 路 socket。也支持 MQTT，WebSocket，HTTP clinet。指
令 AT+MODE=2,x,x 設置第一位為：2,，來配置模塊工作在 STA 角色。
WiFi Direct 模式是一種無需經過路由而直接建立點對點的一種連接方式，又叫 P2P，類似于藍牙但是傳輸速率明
顯高于藍牙模塊。指令 AT+MODE=3,x,x 設置第一位為：3，來配置模塊工作在WiFi Direct模式下。
在 P2P 模式下有兩種角色：Client；GroupOwner。
