LoRa技術是Semtech公司采用并且推廣的一種基于擴頻技術的超遠距離無線傳輸方案。lora方案不再受限于功耗與傳輸距離的折衷考慮，為廣大用戶提供了一種能夠?qū)崿F(xiàn)遠距離、長電池壽命、多節點的系統，進而拓展成網絡。目前，LoRa模塊運行的頻段包括433、868、915MHz等，而SX1278射頻芯片LoRa模塊運行于137~525MHz頻段。
LoRa模塊在抗阻塞和選擇性方面具有明顯優勢，相對于傳統的FSK、GFSK，抗干擾能力比較強，傳輸距離比較遠。目前主要應用于無線抄表、家庭和樓宇自動化、無線告警和安防系統、工業監視與控制、遠程灌溉系統等。下文簡要介紹SX1278芯片LoRa模塊在無線抄表上的應用。

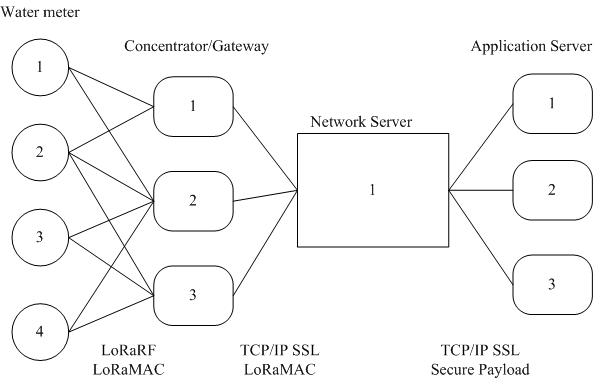

LoRa無線抄表系統主要包含四部分，無線水、燃氣表（內置LoRa模塊），遠傳網關，網絡服務器，終端。下文簡要介紹LoRa無線抄水表系統，燃氣表同樣適用。
無線水表相當于各個終端節點，內含LoRa模塊，我們需要了解它們的基本功能以及相關的一些參數：
1.無線抄表應用案例水量、內置電池電壓、溫度的采集
這里不詳細介紹數據如何采集。采集完的數據主要通過通信接口傳遞給主MCU，常用的通信接口有TTL、RS232、RS485接口等。SX1278芯片正常工作的電壓范圍是1.8~3.7V，同時其他芯片也具備一定的工作電壓范圍。這里就需要設置一個低電壓的標準，用于內置電池低電壓電量的報警。SX1278芯片正常工作的溫度范圍是-40~+85℃，同理其他芯片也具備一定的工作溫度范圍。這里就需要設置高、低溫度的標準，用于溫度報警。
2.無線抄表應用案例定時上傳信息
數據的采集并不涉及無線方面的通信，但這些信息需要通過網關上傳給網絡服務器（網關相當于基站）。上傳的過程就涉及到了LoRa模塊的無線通信。這時我們需要知道目前SX1278芯片配置的調制方式（SX1278芯片同時支持FSK調制）、工作頻率、發射功率、空中速率等。SX1278芯片可工作在137~525MHz頻段，當然這需要不同的硬件電路，當處于休眠模式時，電流小于1uA；處于接收模式時，電流約為15mA；處于發射模式時約為100Ma@20dBm。
3.無線抄表應用案例開關、閥門控制
該功能即下行通信，例如報警時強制關閉閥門等。
4.無線抄表應用案例其他報警
如磁干擾報警，防止無線水表內置模塊的損壞，或采集的水量、內置電池電壓及溫度等數據不準確。
LoRa無線抄水表系統包含的遠傳網關部分，也可以稱作集中器或基站。一般一個小區分布有一個基站，這個基站負責抄收整個小區內的LoRa無線水表。
一個網關可以對應多個節點設備，可以通過輪詢的方式實現數據收集，網關通過標準IP與后端服務器相連接。這些通信均可以雙向通信。節點設備和網關的通信建立在不同的通信頻率和空中傳輸速率，空中傳輸速率的選擇需要在傳輸距離以及消息時延之間權衡。
上述可知，網關不對數據進行處理，網關的功能是接收來自LoRa無線水表的數據，然后通過運營商的3G或4G網絡傳給后端服務器。同時網關也可以接收來自后端服務器的命令，并將命令傳給LoRa無線水表。
LoRa無線抄水表系統包含的服務器部分需要對數據存儲并處理，同時還包含了各類系統。服務器主要包含用戶管理系統、運營管理系統、業務系統、維護系統等。
用戶管理系統的功能有新用戶的添加、老用戶的刪除、修改等；運營管理系統的功能有定時抄表、用水量的統計、表格的導出以及用戶查詢等；業務系統的功能有繳費的錄入以及明細統計、低水量提醒等；維護系統的功能有LoRa無線水表運行狀態收集以及故障的檢測等。
LoRa無線抄水表系統最后還包含了用戶終端，可以是PC端，也可以是移動端APP。終端的功能，主要用于用戶的登錄，用戶用水量的查詢以及用戶網上繳費等。
隨著物聯網的發展，近年來SX1278 LoRa模塊的應用也越來越廣泛，技術也越來越成熟。致力于開發射頻模塊的公司也熱衷于SX1278芯片LoRa模塊的專研。例如，成都億佰特電子科技有限公司的SX1278LoRa串口模塊，在軟件上加上了糾錯算法，大大加強了抗干擾能力；更甚的是在硬件上加上了PA以及LNA，對傳輸距離進一步提升。總的來說，SX1278 LoRa模塊的發展一直沒停下腳步，而應用也不僅僅在無線抄表上。
