在我們從事嵌入式相關的項目開發時，經常會遇到各種各樣的串口通信問題。
筆者根據自己平時的調試開發經驗，總結了一份排查指南，希望可以給大家提供一些排查問題的方向和辦法。

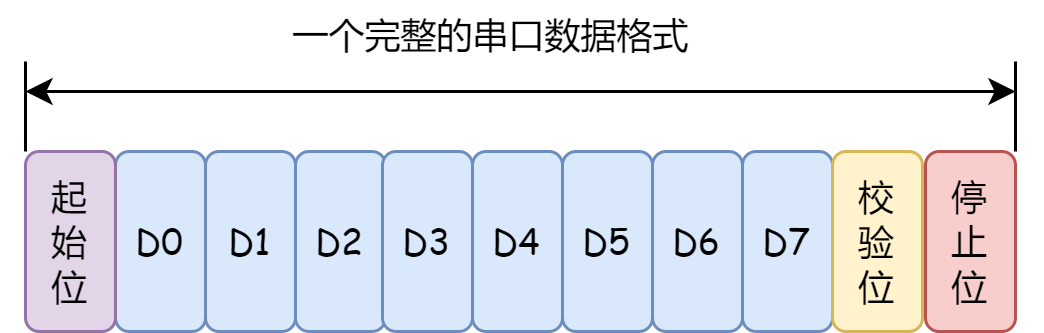

串口通信是指外設和計算機、或外設和外設之間通過數據信號線、地線等按位進行傳輸數據的一種通信方式。該通信方式的通信格式包括起始位、數據位、校驗位、停止位，如下圖所示。串口通信的特點為成本低但傳輸速度慢。串口通信的距離可以從幾米到幾千米。

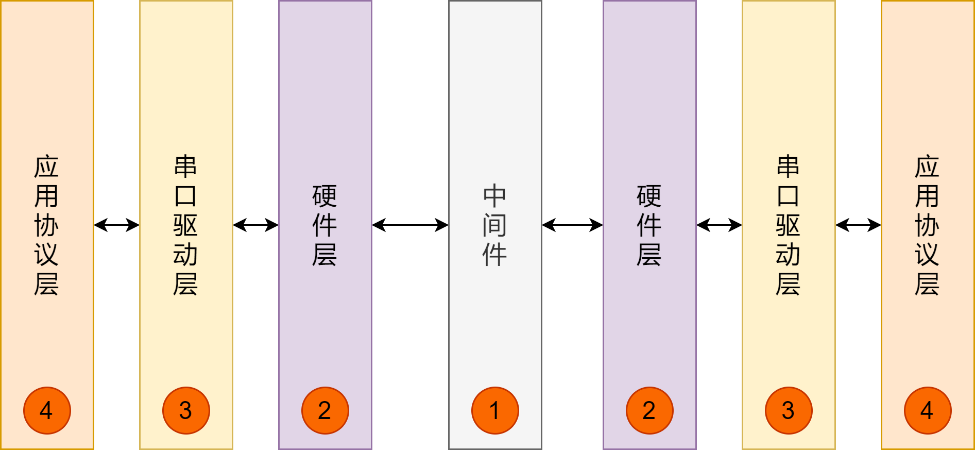

上面簡單介紹了一下串口通信，接下來讓我們進入正題了。我們排查串口通信問題的方向基本為以下幾部分，如圖所示。
1. 串口通信必然存在發送端和接收端，且兩者通過中間件（例如導線），遇到問題，首先應該保證導線連接正常。如果這一部分沒有確定，直接排查其他方向，很可能在做無用功。
2. 通過邏輯分析儀、示波器等儀器來判斷發送端、接收端在發送、接收、空閑時的引腳波形是否正常。串口空閑時為高電平，有數據時才會有電平變化。同時需要確定電壓是否正常。波形測量的位置先從最終點開始測量，然后依次排查中間部分的探測點，來判斷問題位置。
如果發現波形變形、失真、電壓不正常等情況，請讓硬件工程師協助進行排查。在其起始點可以看到波形，但是終點看不到，需要使用萬用表來確定是否引腳存在虛焊。
3. 如果排查了硬件無問題以后，但是發送端串口沒有波形，這時候就需要檢查串口驅動是否配置成功了?？梢韵葘l(fā)送端的Tx、Rx引腳短接，進行回環測試。最好先用一個簡單例程進行測試，盡量排除多個變量的影響。排查時需要特別注意的是，不能只看代碼邏輯，要注重實際調試，善于利用軟件調試窗口來觀察相關寄存器的值。
4. 通過以上方向的排查，可以證明自發自收沒有問題。接下來就驗證雙方是否可以正常通信。應用協議層可能存在的問題有：
① 發送端與接收端數據協議有問題，例如CRC、幀頭幀尾校驗、解析數據包等方面。
② 發送端與接收端串口配置的參數：波特率、校驗位不一致，導致無法通信。
另外大家也需要注意下面這幾點：
① 由于信號容易被干擾，建議使用帶屏蔽線，并且接線一定要嚴格，需要接地的最好接地。有些485通信，還需要考慮接上終端電阻來匹配。如果是RS232通信，盡量不要讓線太長。
② 因?yàn)楹芏嘣O(shè)備通過外部晶振或者內部時鐘計算的波特率都是存在誤差的。這樣的話如果一旦報文過長，會導致誤差累積，進而出現串口識別亂碼或者收不到的情況。
③ 在一些可能會存在干擾的地方，可以考慮使用奇校驗或者偶校驗，這樣可以將錯誤的報文過濾掉或者盡量使用一些數據校驗協議，防止數據出錯。
以上就是筆者總結的串口通信方面的排查指南，文中如有出錯之處，望指正，希望大家共同進步！
