關于有源晶振與無源晶振，99%的人都不清楚！
有些電子產品需要高頻率和穩定性的交流信號，而另一方面，LC晶體振蕩器穩定性差，頻率不穩定(產生的通信信號頻率容易改變)。在晶體振蕩器中選擇一個特殊的元器件—石英晶體，都可以形成高度保持穩定的信號，稱為晶振(晶體振蕩器)。
晶體振蕩器有幾種分類:串聯晶狀體振動、并聯晶狀體振動、溫度補償晶狀體振動、非溫度補償晶狀體振動、電壓控制晶狀體振動等。而有源晶振及無源晶振并無正負反饋的極性條件，可以只單純的作為單向引導，并不屬于串、并聯晶體振蕩器的類型。在半導體產業運用中，晶體振蕩器都可以算得上是絕對的獨一無二的作用，電子元器件或通訊設備里都需要用到石英石晶體振蕩器來保持穩定信號頻率。

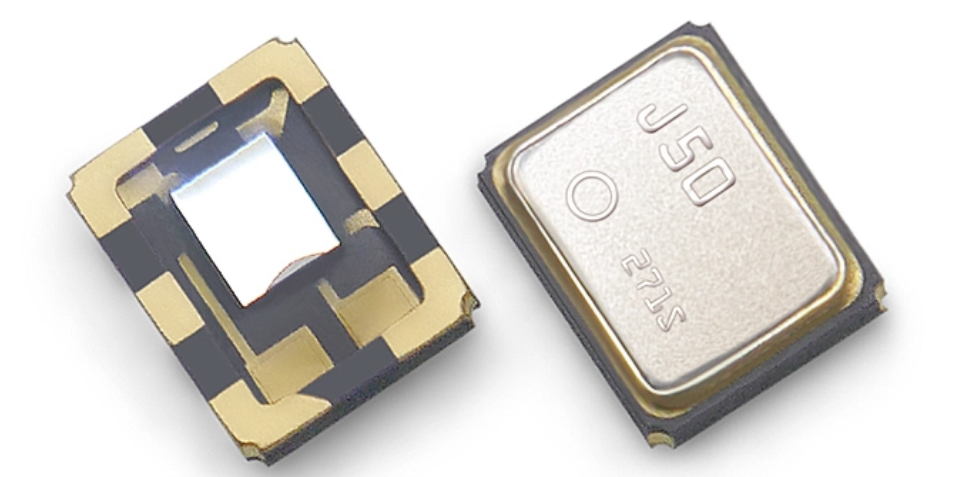

無源晶振（晶體振蕩器）是一類只有兩個引腳的無極性元器件，無源晶體振蕩器自身無法形成晶體振蕩器，這需要借助于晶體振蕩器電路設計來形成晶體振蕩器數據信號。無源晶振不會有負載電壓的難題，他們的輸出電平是能夠變動的，換句話說他們的數據信號借助于是依據時鐘電路所決定的，所以無源晶振都可以主要用于各種工作電壓，用作不同的時鐘信號工作電壓所要求的DSP，它的價格也較低些，非常適用于產品生產線極為豐富批量化大一點的制造者。
可是無源晶振的不足也非常明顯，無源晶振的通信質量差，一定要借助于精準的外圍電路相匹配，并且在替換不同的信號頻率晶狀體時，也必須要為周邊的電路設計硬件配置進行變更調節，非常的不便且消耗精力。
有源晶振具備4只引腳，相對于無源晶振而言這是一套完整的晶體振蕩器。有源晶振不需要借助于外圍電路實現振蕩，他們的數據信號質量非常好同時相對穩定，連接方法相對而言也很簡單（目的是為了搞好電源濾波，一般而言采用一種電容和電感組合而成的PI型濾波網絡，輸出端口用一個小小電阻值的電阻過濾數據信號即可），不需要硬件配置很復雜的電路設計，是時下半導體公司都十分喜愛的晶振之一。相對于無源晶狀體而言，有源晶振就具有了固定輸出電平的不足，必須要有合適的固定輸出電平才能輸出，所以相對而言靈活性不高且成本也會增加。
但對于時序圖需求敏感的運用，依然是有源晶振好，在無線網絡透傳功能模塊運用里加入有源晶振，提升了數據信息透傳的時效性，讓客戶的需求方便快捷、更加高效、更加便捷的實現。
