1.適用型號
該教程筆記適用于ME31-AXAX0404、ME31-AAAX2240、ME31-XAAX0440、ME31-XAXA0404等網絡IO聯網設備。
ME31系列網絡IO支持通過串口連接RTU設備擴展IO數量與類型，比如連接MA01-XXCX0080拓展8路繼電器輸出，連接MA01-AXCX4040擴展4路開關量采集，可以實現通過以太網接口訪問用戶自己的RTU節點。
ME31-XAXA0404（Modbus addr:1）使用RS-485總線連接MA01-AXCX4040（Modbus addr:10）與MA01-AACX0440（Modbus addr:11），實現8路開關量控制、2路數字量采集、2路模擬量采集拓展；
軟件：Modbus Poll、億佰特IO模塊配置測試工具；
硬件：電腦、DC 12V電源適配器、ME31-XAXA0404，MA01-AXCX4040、MA01-AACX2240、指示燈*2、按鍵、導線若干；

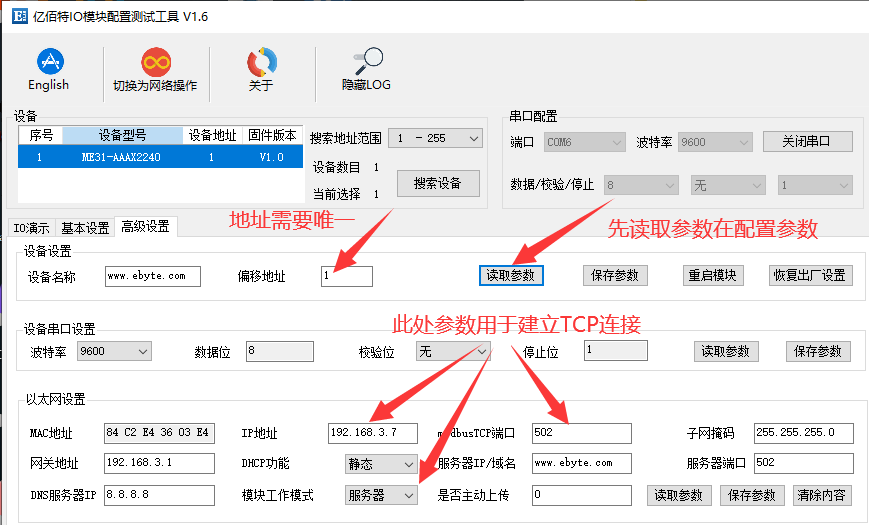

網關模式自動使能無需配置，只需要注意Modbus地址不要沖突，配置如下圖所示：
設備需要與PC（用戶設備）處于同一局域網，需要地址唯一且網段相同，可根據實際情況調整參數，若有路由器可以直接使用DHCP功能動態獲取IP，再通過上位機查詢設備當前IP（需要重啟再讀取），ME31部分型號也可通過IP參數預覽界面查詢。
串口通訊需要確認系統波特率，需要三臺通訊設備采用相同的波特率參數，比如這里使用的9600-8N1。

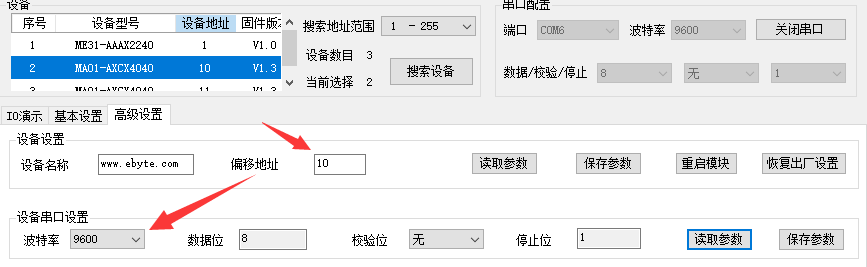

剛到手的設備由于地址相同因此需要分開配置，否則配置時會因為地址相同而導致配置失敗，將MA01-AXCX4040的地址配置為10，波特率由于串行總線確定使用9600-8N1，這里也需要將設備配置9600-8N1，如圖所示：

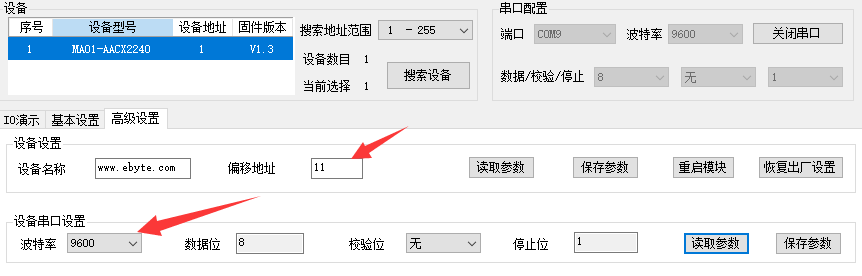

將MA01-AACX2240的地址配置為11，波特率由于串行總線確定使用9600-8N1，這里也需要將設備配置9600-8N1，如圖所示：

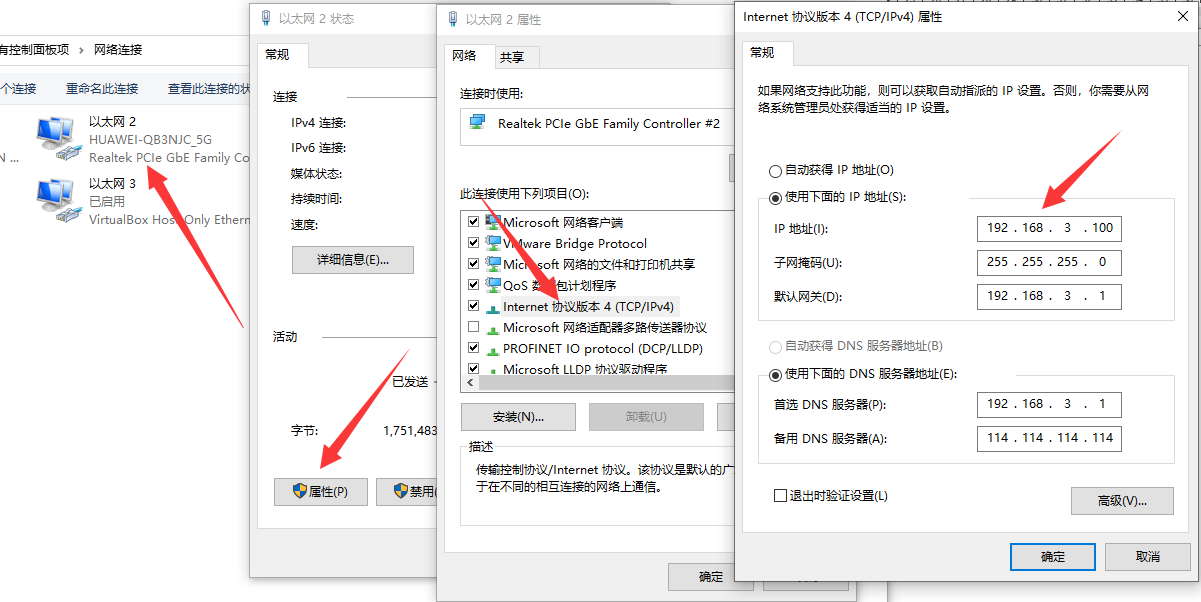

首先配置PC的以太網網口，ME31-XAXA4040已經確定了設備的IP地址與服務器端口為192.168.3.7:502，因此需要將電腦IP調整為下圖所示參數：

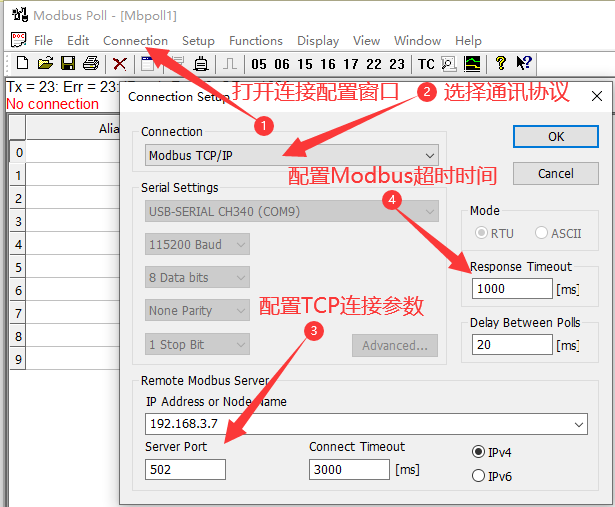

配置連接參數，打開“連接”配置窗口，配置通訊協議、TCP連接參數、Modbus超時時間如下圖所示：

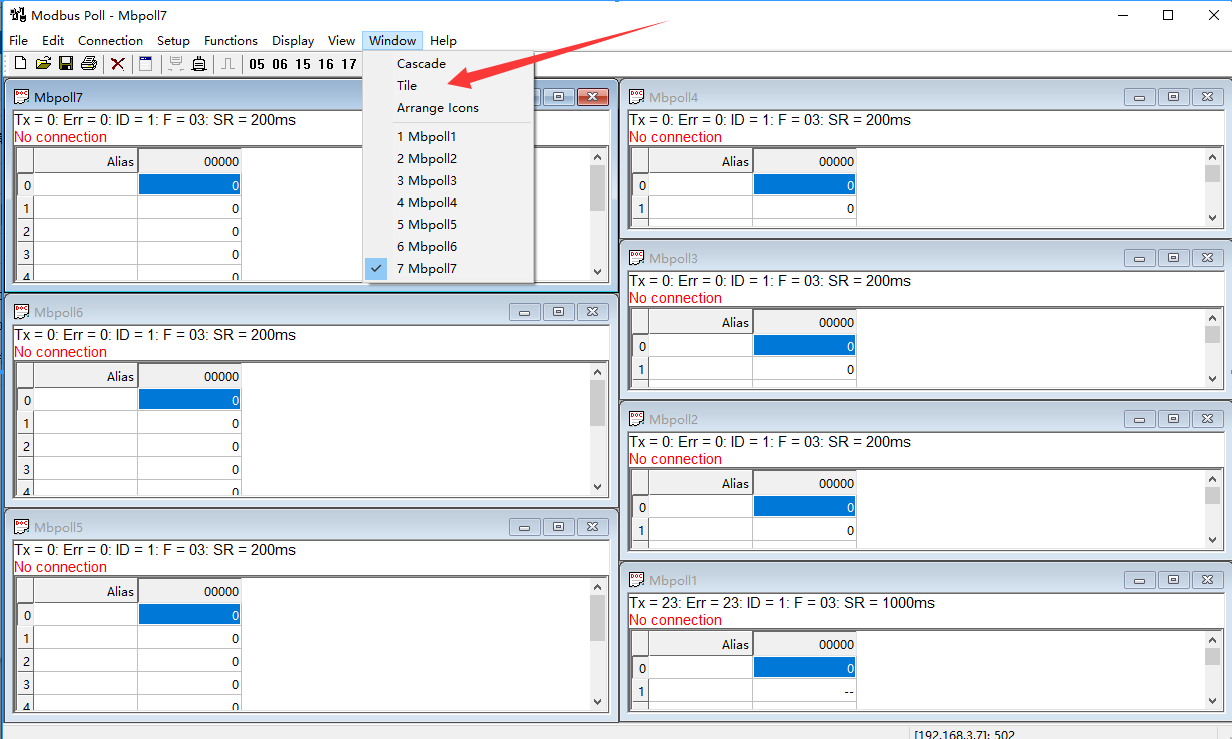

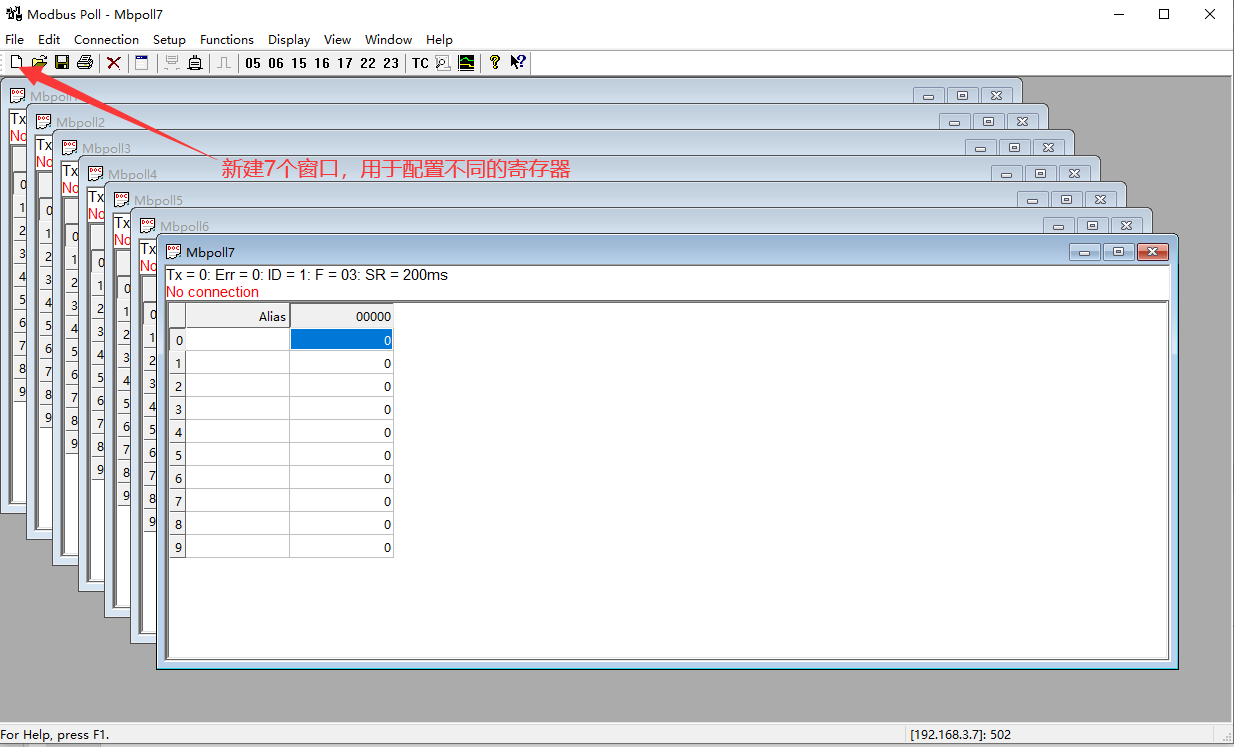

創建7個窗口，分別用于配置ME31-XAXA040（模擬量輸入浮點值、模擬量輸出浮點值）、MA01-AXCX（開關量采集、繼電器輸出）、MA01-AACX2240（開關量采集、模擬量輸入浮點值、繼電器輸出）。
調整窗口格式；

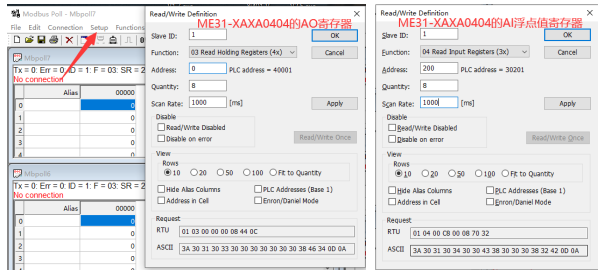

配置主機讀取的寄存器，如下圖所示（ME31-XAXA0404的AO與AI寄存器）：

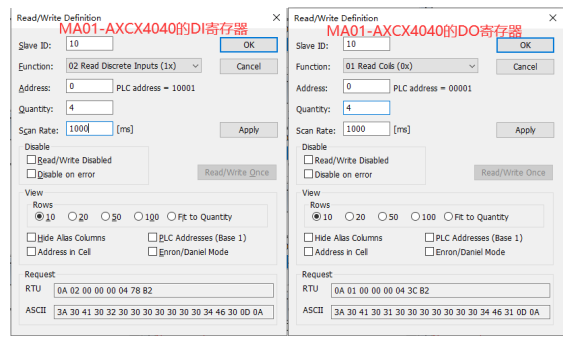

配置MA01-AXCX4040的離散量輸入寄存器與線圈輸出寄存器，如下圖所示：

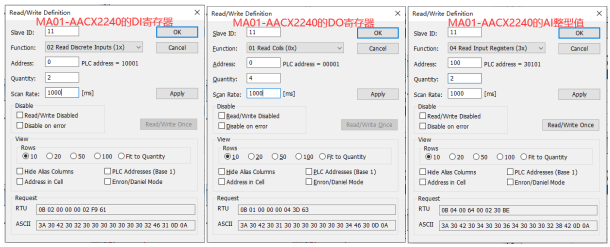

配置MA01-AACX2240的離散量輸入寄存器與線圈輸出寄存器，以及輸入寄存器，如下圖所示：

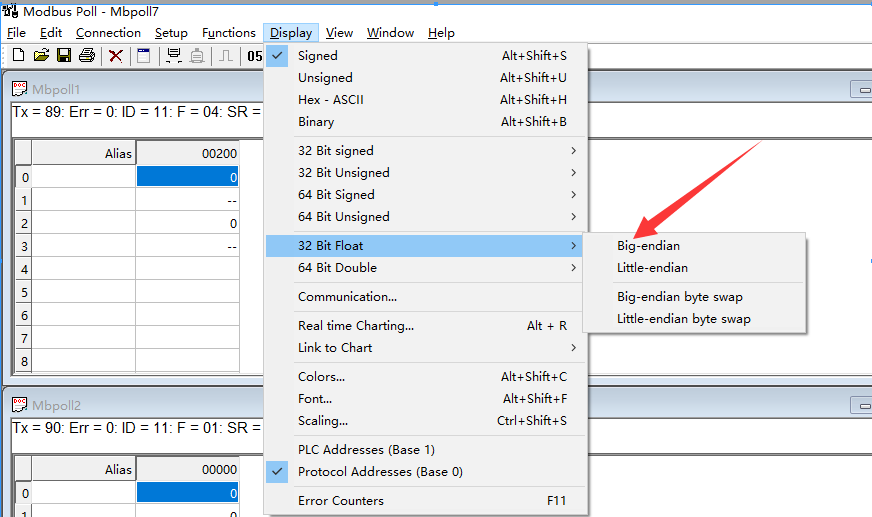

將上面配置浮點值的寄存器（ME31-XAXA0404的AO與AI）的顯示方式修改為IEE754單精度浮點數，Modbus Poll軟件如下圖所示：

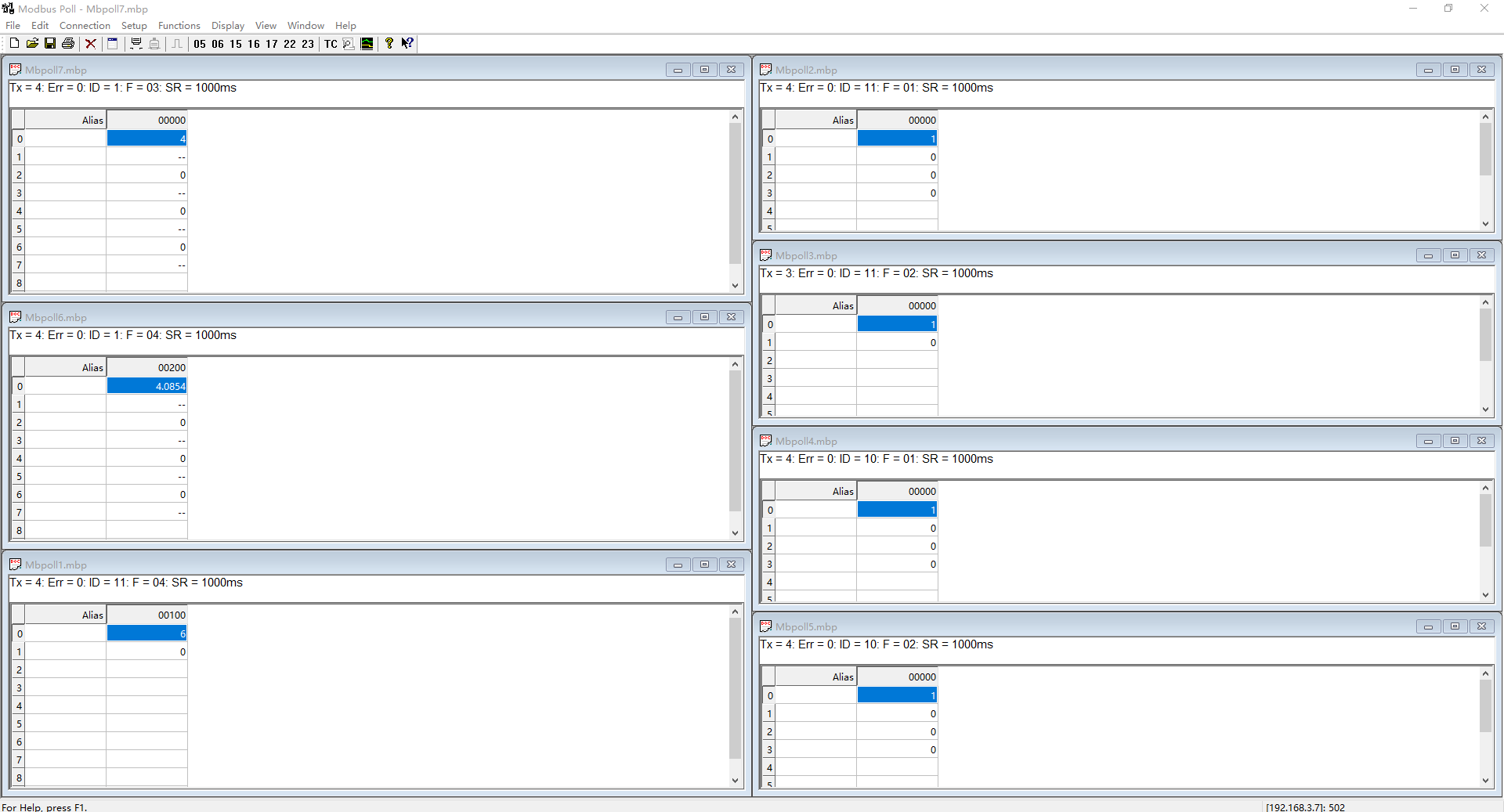

調整格式后如下圖所示：
連接ME31-XAXA0404的AO1與自身的AI1，連接ME31-XAXA0404的AO2與MA01-AACX2240的AI1，連接MA01-AACX2240的DO1與MA01-AXCX4040的DI1，連接MA01-AXCX4040的DO1與MA01-AACX2240的DI1，用于測試。

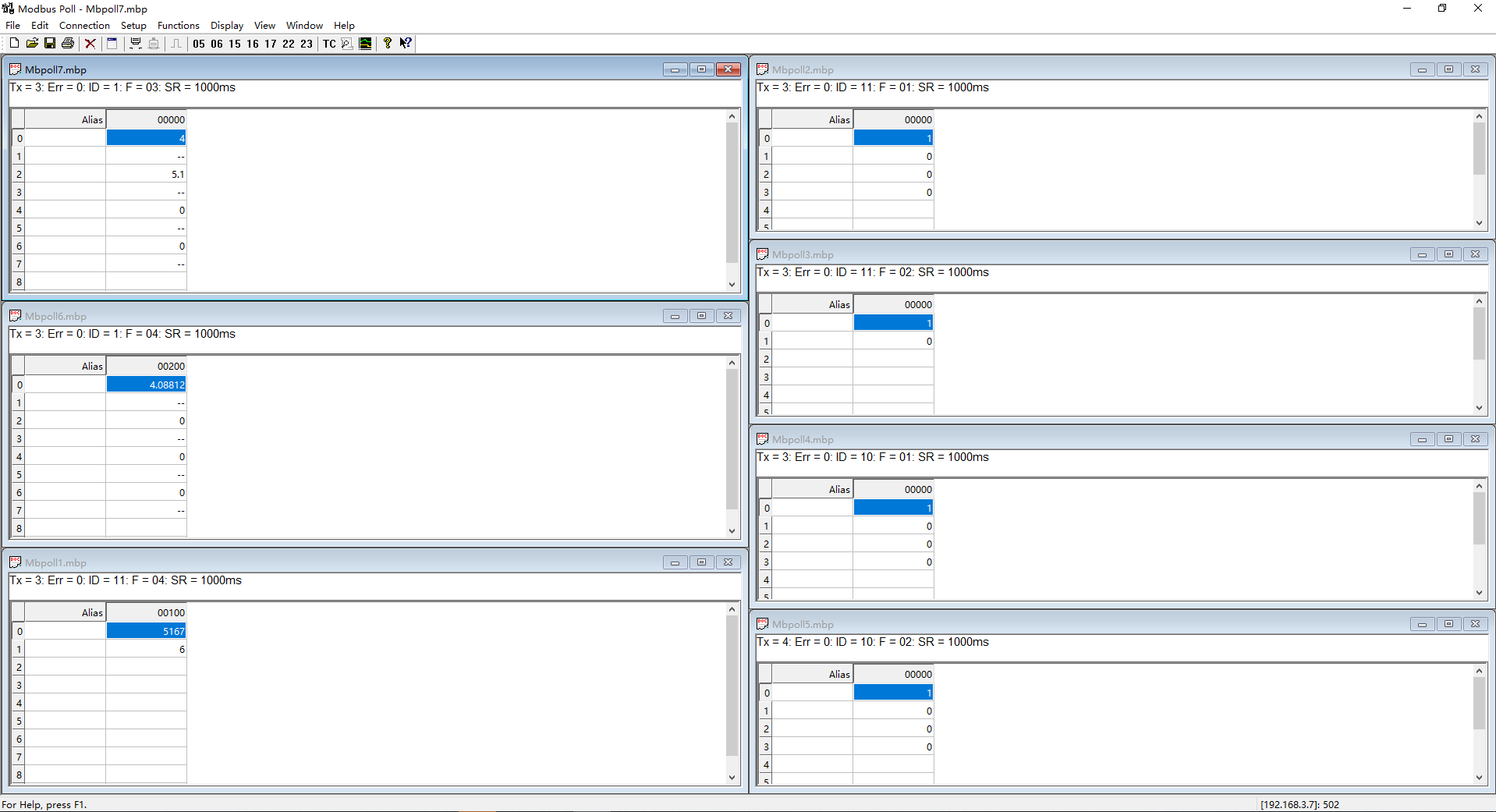

將ME31-XAXA0404的AO1與AO2分別輸出4mA與5mA，設備ME31-XAXA0404的AI1采集到4mA，MA01-AACX2240的AI1采集到5mA，分別控制兩臺MA01的DO1輸出，DI1檢測到開關量輸入，有指示燈和按鍵的可以連接指示燈和按鍵測試，這里EBYTE就使用設備交叉連接測試，測試結果如下圖所示：
