隨著無線數據傳輸?shù)陌l(fā)展，無線模塊的應用也越來越廣泛。無線模塊廣泛地應用于車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控、機器人控制、無線232 數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I域中。
無線模塊傳輸距離主要受功率、接收靈敏度、天線等因素的影響。主要從這3個方面來講述增加無線模塊傳輸距離的方法。
發射功率(Emissive Power)就是無線模塊所發射出來的射頻信號強度。從理論上講，射頻信號強度越大傳輸距離越遠，即大功率的無線模塊比小功率的無線模塊傳輸距離更遠。

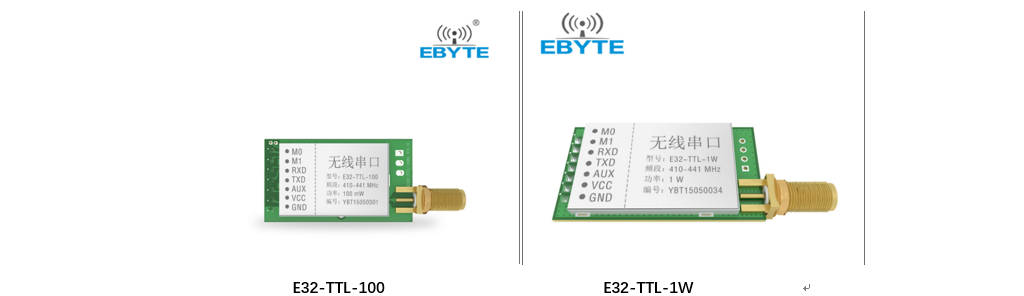

例如，對比成都億佰特公司的E32系列。

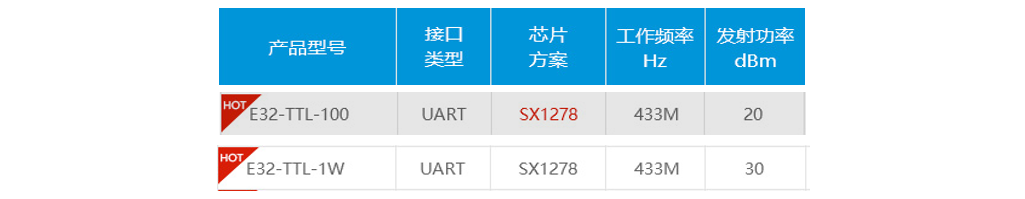

如圖所示，兩種模塊的頻點都是433MHz，都是用的SX1278方案和UART接口發射功率是不一樣的，所以傳輸距離肯定是有區別的。從理論對比，E32-TTL-100的功率小，傳輸距離更近；E32-TTL-1W的功率更大，傳輸距離是更遠的。
接收機靈敏度（Receiver Sensitivity）是指給定接收機解調器在要求信噪比的條件下，接收機所能檢測的最小信號電平。無線傳輸?shù)慕邮侦`敏度類似于人們溝通交談時的聽力，提高信號的接收靈敏度可使無線產品具有更強地捕獲弱信號的能力。這樣，隨著傳輸距離的增加，接收信號變弱，高靈敏度的無線產品仍可以接收數據，維持穩定連接，大幅提高傳輸距離。即接收靈敏度越低，無線模塊傳輸距離越遠。
接收靈敏度的公式如下：
S=-174+NF+10lgB+10lgSNR
其中： NF為噪聲系數，B為信號帶寬，SNR為解調信噪比。帶寬越大，系統的噪聲系數越大，靈敏度就會越大，接收性能也會惡化，這就要求在設計接收機的時候，要考慮到系統的帶寬、噪聲系數對靈敏度的影響。
無線模塊的接收靈敏度非常重要，尤其是在小功率的傳輸系統中，每個dB都很重要，尤其是”6dB法則”:即增加或者降低6dB，意味著增加一倍或者降低一半的功率。例如，發射端的發射能量為100mW或20dBm 時，如果11Mbps 速率下接收靈敏度為－83dBm ，理論上傳輸?shù)臒o遮擋視距為 15km，而接收靈敏度為-77dBm時，理論上傳輸?shù)臒o遮擋視距僅為15km的一半（7.5km），或者相當于發射端能量減少了1/4，既相當于 25mW，14dBm。因此，在無線模塊傳輸系統中提高接收端的接收靈敏度，相當于提高發射端的發射能量，同時增加了無線模塊傳輸?shù)木嚯x。
天線(antenna)是一種變換器，它把傳輸線上傳播的導行波，變換成在無界媒介中傳播的電磁波，或者進行相反的變換。一般天線都具有可逆性，即同一副天線既可用作發射天線，也可用作接收天線，同一天線作為發射或接收的基本特性參數是相同的。
從天線的理論參數來講，天線的輸入阻抗、天線的增益這兩個方面的因素可以決定天線的性能，同時決定無線模塊的傳輸距離。從天線的輸入阻抗來講，一般天線做成標準的50歐姆，無線模塊的阻抗也是標準的50歐姆，這樣天線和無線模塊完全匹配，保證沒有傳輸信號的流失，進而保證無線模塊的距離。從天線的增益來講，發射總能量等于發射功率（dBm）與天線增益（dBi）之和，天線增益越大，發射總能量越大，無線模塊傳輸距離越遠。
從天線的實際測試中來講，由于現場的實際環境不可能是絕對平坦的，如有山丘、建筑物、樹木，不同程度和方式影響電波的傳播。因此，在工程實施前，必須進行現場電波傳播和接收場強測試（準確到多少dBm），以便根據現場環境和工作要求，確定設備的功率、天線類型、架設高度等參數，使上下行信號達到足夠的抗干擾能力，才能實現有效可靠的無線數據傳輸。

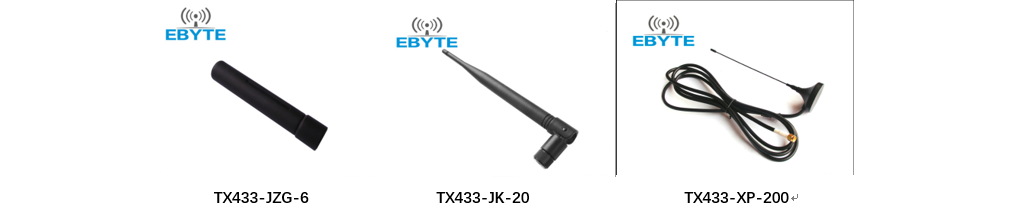

例如，對比成都億佰特公司的三種433M天線。

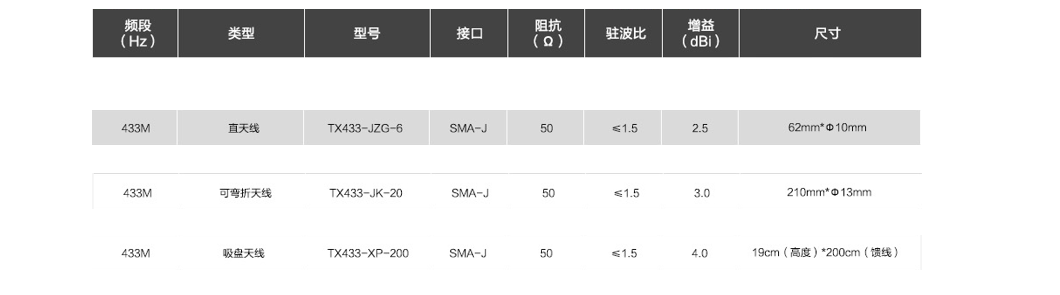

如圖所示，三種天線的阻抗都是標準的50歐姆，駐波比也都小于等于1.5，只有增益是不一樣的，所以傳輸距離肯定是有區別的。從理論對比，TX433-JZG-6的增益最小、傳輸距離最近，TX433-JK-20次之，TX433-XP-200的增益最大、傳輸距離是最遠的。
但是在實際測試中，不可能是絕對的平坦和沒有遮擋物的，因此無線模塊的傳輸距離受很多方面因素的影響，沒有絕對性。
