億佰特基于SX1262射頻芯片和SX1268射頻芯片研發的E22系列UART串口通信的lora模塊，工作在230M、400M、900M等常見通信頻段，億佰特E22/E220/E32系列lora模塊新一代lora擴頻技術，具有中繼/LBT監聽/無線測距等無線通信功能，lora無線模塊有傳輸模式、WOR 模式、配置模式和深度休眠四大工作模式，以下將對E22系列l(wèi)ora模塊的四大工作模式做詳細配置功能介紹，內容如下：

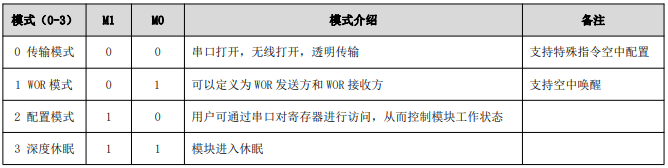

LoRa模塊有四種工作模式，由引腳 M1、M0 設置；詳細情況如下表所示：
1、無線模塊一般模式（模式 0）
類型 | 當 M0 = 0，M1 = 0 時，模塊工作在模式 0 |
發射 | 用戶可以通過串口輸入數據，模塊會啟動無線發射。 |
接收 | 模塊無線接收功能打開，收到無線數據后會通過串口 TXD 引腳輸出。 |
2、 無線模塊 WOR 模式（模式 1）
類型 | 當 M0 = 1，M1 = 0 時，模塊工作在模式 1 |
發射 | 當定義為發射方時，發射前會自動增加一定時間的喚醒碼 |
接收 | 可以正常接收數據，接收功能等同于模式 0。 |
3、無線模塊配置模式（模式 2）
類型 | 當 M0 = 0，M1 = 1 時，模塊工作在模式 2 |
發射 | 無線發射關閉 |
接收 | 無線接收關閉 |
配置 | 用戶可以訪問寄存器，從而配置模塊工作狀態 |
4、無線模塊深度休眠模式（模式 3）
類型 | 當 M0 = 1，M1 = 1 時，模塊工作在模式 3 |
發射 | 無法發射無線數據。 |
接收 | 無法接收無線數據。 |
配置 | 當從休眠模式進入到其他模式，模塊會重新配置參數，配置過程中，AUX 保持低電平； 完畢后輸出高電平，所以建議用戶檢測 AUX 上升沿。 |
序號 | 備注 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
