LoRa無線技術是Semtech公司采用并且推廣的的一種基于lora擴頻技術的超遠距離無線傳輸方案，屬于低功耗廣域網（Low Power Wide Area Network，LPWAN）通信技術中的一種。LoRa無線技術不再受限于傳輸距離和功耗的折衷考慮，為用戶們提供了一種能夠?qū)崿F(xiàn)傳輸距離遠、功耗低、多節點的系統，從而拓展成網絡。

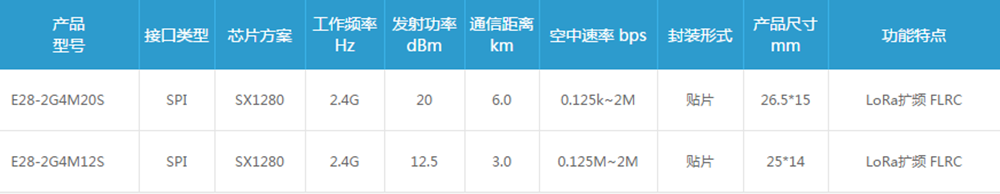

隨著LoRa無線技術的受眾群體越來越多，以及本身的持續發展。Semtech公司緊接著推出了SX1280射頻芯片lora方案，意味著2.4GHz頻段的LoRa的面世。該芯片內置Ranging Engine,即到達時間差（Time Difference Of Arrival, TDOA）融合測距引擎，使用了time-of-flight測距方法。正因?yàn)榈凸?、距離遠又能用于精確測距及定位，越來越多的公司跟進了這一技術。如成都億佰特電子科技有限公司基于SX1280的SPI接口無線模塊E28-2G4M12S、E28-2G4M20S。

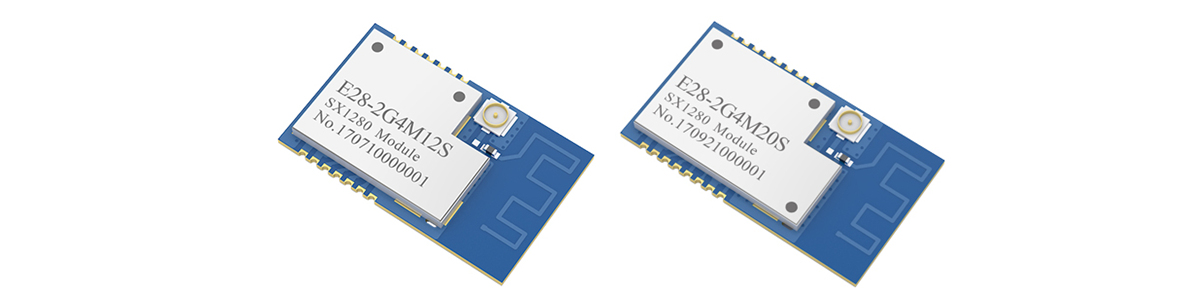

圖1基于SX1280的SPI接口無線模塊（來自成都億佰特電子科技有限公司官網）

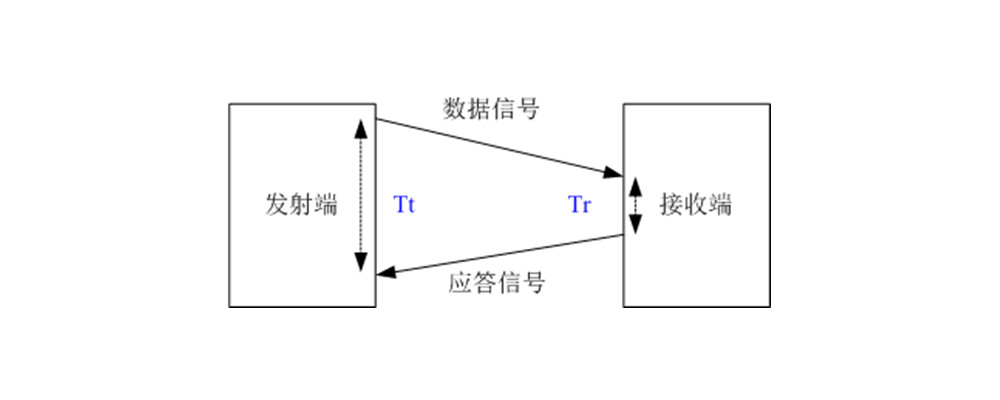

接下來簡要介紹time-of-flight測距方法，該方法屬于雙向測距技術，利用數據信號在一對收發機之間往返的飛行時間來測量?jī)牲c(diǎn)間的距離。將發射端發出數據信號和接收到接收端應答信號的時間間隔記為Tt,接收端收到發射端的數據信號和發出應答信號的時間間隔記為Tr，如下圖所示。信號在這對收發機之間的單向飛行時間Tf=(Tt-Tr)/2，則兩點間的距離d=c*Tf,其中c表示電磁波傳播速度。
圖2time-of-flight測距方法
time-of-flight測距方法有兩點關鍵的約束，接收端提供信號傳輸時間的長短，發射端和接收端時鐘必須同步。

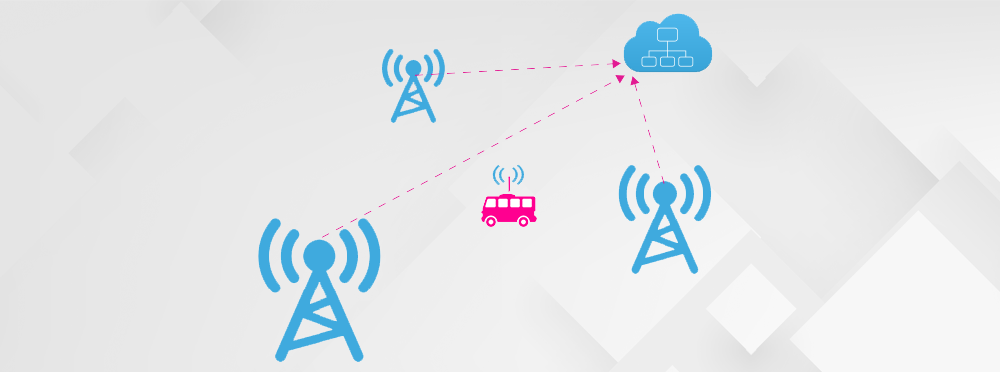

接下來簡要介紹LoRa定位的原理，LoRa技術是使用上文提到的TDOA來實現地理位置定位的。LoRa定位的前提是所有的LoRa網關共享一個相同的時基，并且至少需要3個LoRa網關來接收數據信號。當一個LoRaWAN終端設備發射一段數據信號，其所在網絡范圍內的所有的LoRa網關都會接收到這段信號，并傳輸給網絡服務器。網絡服務器通過比較信號強度、到達時間、信噪比和其他參數來計算終端設備的最可能所在位置，如下圖所示：
圖 3 3個網關實現LoRa定位
正因?yàn)長oRa地理位置功能無需涉及到GPS定位技術，可以實現最小尺寸、最低功耗、最低成本。目前LoRa地理位置功能開始被應用到各個行業和領域，如物流、畜牧業、建筑、保險行業等。下文簡要介紹下畜牧業上的應用。
牛羊主要靠人工看管，人工投入成本大；
牛羊無定位，每年存在不同程度的牛羊走失；
部分用GPS+GPRS定位方案費用高、續航時間短。
將LoRa地理位置功能應用到畜牧業上，組成一個牛羊定位系統。該牛羊定位系統主要由LoRa定位模塊、LoRa網關、牲畜管理平臺組成。LoRa定位模塊主要用于牛羊的佩戴，一一對應。幾個LoRa網關便可以滿足大型牧場的需求。LoRa定位模塊定時向幾個LoRa網關傳輸數據包，而LoRa網關向牲畜管理平臺傳輸這些數據。牲畜管理平臺通過算法處理分析這些數據，可以查看牛羊的具體位置、健康狀態等。當牛羊生病時，工作人員可以及時趕到牛羊的位置進行處理、治療等。
LoRa技術一直在高效地發展，隨之帶來的是LoRa距離測量與定位的完善和成熟，相信在未來會給更多的領域帶來方便。
