常見的運放應用電路有同相比例放大器、電壓跟隨器、反相比例運算放大器、加法器、減法器、積分器等。運放的特點有輸入阻抗趨近于無窮大，輸出阻抗趨近于零，當工作在線性區時，利用虛斷和虛短解析電路，非線性區可以應用在電壓比較器上。
運算放大器指的是可以進行數學運算的電路，并且具有放大功能，對輸入信號進行放大。運算放大器可以簡稱為OPA，電路符號表示如下：

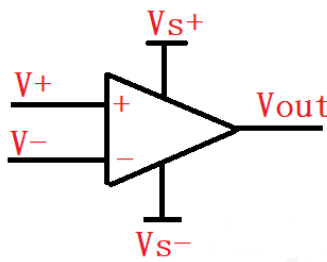

運算放大器電路符號
虛短和虛斷引入的前提是運放工作在線性區。虛短指的是同相輸入端和反相輸入端相當于短在一起，此時電壓相等。運放的輸入阻抗極大，電流達到uA級別，與開路相似，被稱作為虛斷。在下面的電路中，主要從虛短和虛斷分析。
虛短：V+=V-
虛斷I-=0
V-=V+=(R1*（R1+R2）)*VOUT
即：VOUT=V+*（1+（R1/R2））

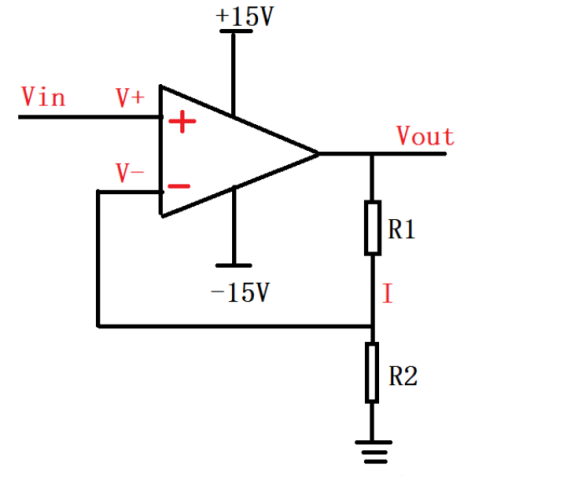

同相比例放大器
由同相比例放大器VOUT=V+（1+（R1/R2）），當R2趨近于無窮大，輸出和輸入同大小，被稱作為電壓跟隨器。

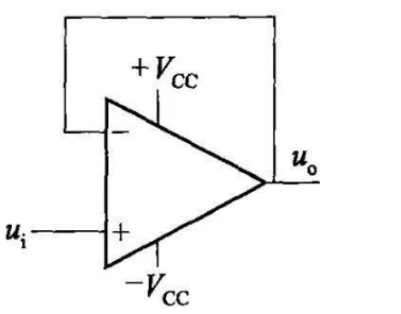

電壓跟隨器
虛短：V+=V-=0
虛斷I-=0=I+
VIN/R1=-VOUT/R2
即：VOUT=-VIN(R2/R1),這里要注意運放供電的GND端應該接正電源。

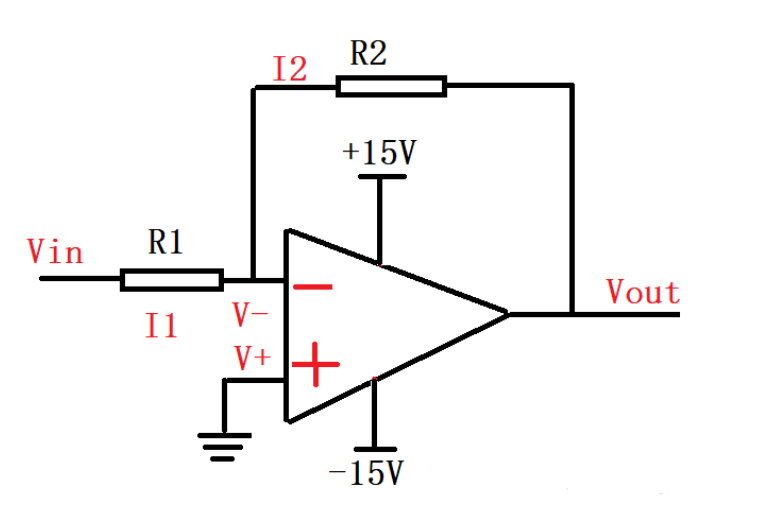

反相比例放大器
輸入輸出信號對比
虛短：V+=V-；
虛斷：V+=0;即 V+=V-=0’
通過流進結點的電流等于流出結點的電流可得如下：
(VS1-0)R1+(VS2-0)R2=(0-UO)/RF;當這3顆電阻相等時，R1+R2=-UO;UO前面的符號可以通過在加法器后面放一級反相器既可以實現加法。

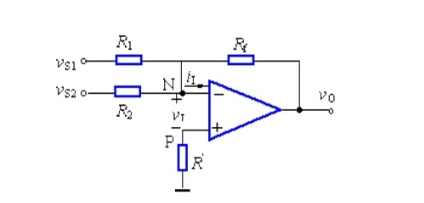

加法器
短路：V+=V- 即(V2-V3)(R3/(R2+R3))=(V1-VO)(R1/(R1+R4))
當R1=R4,R2=R3,(V2-V3)/2=(V1-VO)/2 可得 V1-V2=V0這是減法器公式推導。

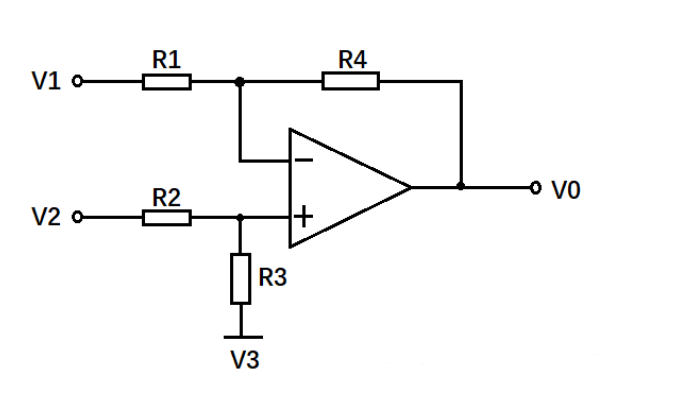

減法器
積分電路可以實現對不同的輸入信號進行積分運算，從而實現波形的變換，方波積分運算后可以變成三角波。推導如下：
根據能量守恒定律，輸出電流和輸入電流相等，通過R電流和電容的電流相等，可推出VO=(-(R1*C1))∫V1dt 通過輸入電壓在一定時間內積分獲得輸出電壓。

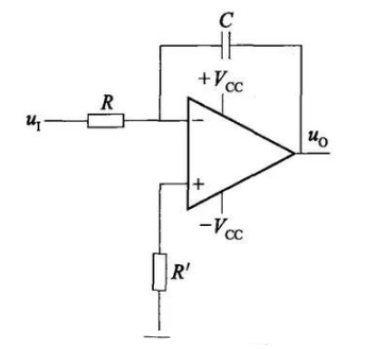

積分電路
前文介紹了運放電路的兩個主要概念：虛短和虛斷。也簡單的介紹了集成運放及典型運放電路，構成信號運算和處理電路的核心器件就是集成運算放大器，所以，學好它們的每一個運放特性在以后的電路設計中都至關重要。
