IIC（Inter-Integrated Circuit）通信原理是一種用于集成電路之間進行通信的串行通信協議。IIC通信原理是由飛利浦公司（現被恩智浦電子收購）于1982年推出的一種簡單、高效的通信接口標準。IIC通信方式被廣泛應用于各種電子設備、傳感器、顯示器等領域。

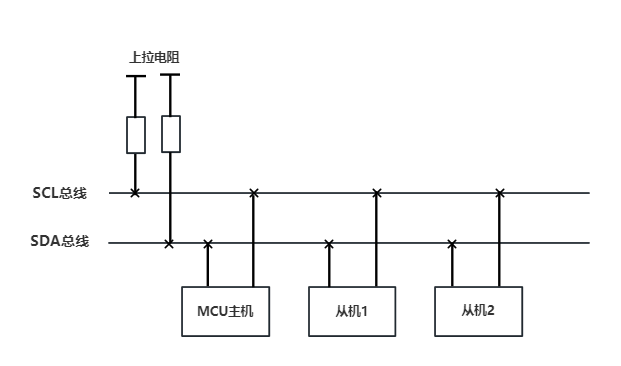

IIC通信原理主要包括兩條總線線路，一條是串行數據線（SDA），另一條是串行時鐘線（SCL）。這兩條線路通過電平變化來傳輸數據和時鐘信號。其中，SDA線路用于傳輸實際的數據信息，而SCL線路則用于同步通信的時鐘信號。

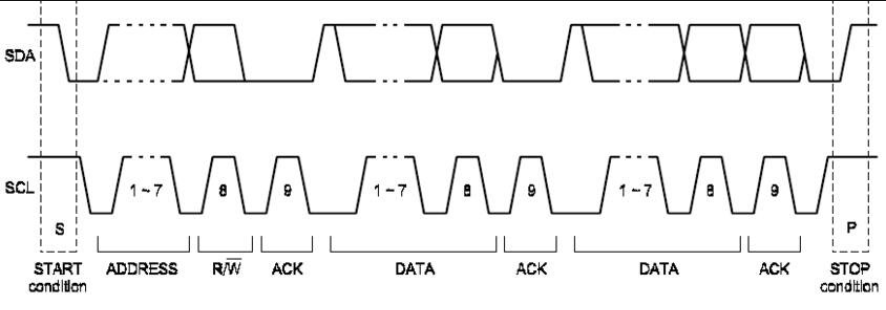

①主設備發起總線開始信號，即將SDA線路從高電平拉低，然后將SCL線路拉高，表示總線開始；
②主設備發送設備地址和讀寫位到從設備，從設備通過檢測設備地址和讀寫位來判斷是否需要響應主設備；
③從設備接收到設備地址和讀寫位后，如果需要響應，則將SDA線路拉低作為應答信號，否則保持高電平；
④主設備在發送數據或讀取數據前，需要產生一個時鐘脈沖，即將SCL線路從高電平拉低，然后再拉高，從而讓從設備知道數據的傳輸時機；
⑤主設備在發送或接收每一位數據時，將數據分別放置在SDA線路上，并通過時鐘脈沖時序進行同步，從設備在每一位數據到達之后進行讀取或寫入操作；
⑥主設備發送或接收完一組數據后，會產生一個應答位，即將SDA線路拉低，然后再拉高，讓從設備知道數據傳輸結束的標志。
①節省引腳資源：IIC只需要兩根線路（SDA和SCL），因此相對于其他通信協議而言，可以節省引腳資源的使用；
②簡單靈活：IIC通信協議具有簡單的傳輸方式和靈活的應用場景，可以適應不同設備之間的通信需求；
③速度較快：IIC通信協議可以實現高速數據傳輸，一般可以達到400kHz的傳輸速度。
①通信距離有限：由于IIC通信使用的是電平信號傳輸，其傳輸距離受限于電平信號的衰減和噪聲干擾。一般來說，傳輸距離不宜過長；
②網絡拓撲結構限制：IIC通信需要主設備進行總線管理，因此網絡拓撲結構受到一定限制，主設備數量和總線長度都有一定的要求；
③單主設備：IIC通信協議一般只支持單主設備和多從設備的連接方式，如果需要多主設備通信，則需要使用其他協議。
綜上所述，IIC通信原理是一種簡單、高效的串行通信協議，適用于各種集成電路之間的通信。IIC通信原理在電子設備（無線數傳模塊）、傳感器、顯示器等領域中有廣泛的應用，同時也具有一定的局限性。隨著技術的不斷進步，IIC通信原理將會繼續發展和完善，為各種電子設備的互聯互通提供更好的解決方案。
