在以太網類設備開發中經常存在一些奇怪網絡問題或者使用問題，拿NA111串口服務器設備舉例，在某些使用環境中，設備能獲取到IP地址（使用DHCP），但是無法連接目標服務器，檢查參數配置沒問題，使用電腦可以連接服務器，此時很難判定是哪里的問題，一般情況下用戶可節能直接判定設備有問題，但是實際上可能并非如此，此時如果能抓到網口的mac層報文，便可以分析問題原因。
目前筆者最常用的抓包工具wireshark，Wireshark抓包工具攜帶了強大的數據分析及過濾功能，支持大多數的網絡協議解析，下面介紹軟件的基本使用過程：

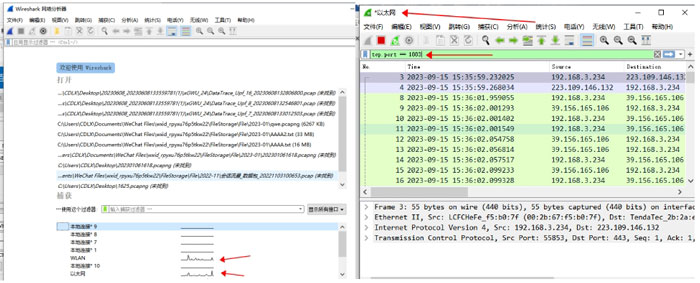

打開軟件，通過選擇網卡（下左），即可進入日志界面（下右），抓取選擇的網卡的數據
Wireshark的輸入欄可以輸入過濾命令，其命令與常用的c++/c#/js等語言的邏輯一致：
支持判定符號:等于“==”，或“||”，非“!”，與”&&”，支持括號優先級“()”
支持代碼補全，但需要知道基本的類名。常用的過濾條件如下
類型 | 實例 | 含義 |
tcp.port == 1883 | 僅顯示端口為1883的tcp報文（不區分源端口還是目標端口） | |
udp | udp.length == 60 | 僅顯示長度為60的udp報文 |
ip | ip.addr==192.0.2.1 | 僅顯示制定IP地址的報文 |
eth | eth.addr == 84-c2-e4-36-03-6b | 僅顯示制定mac地址的報文 |
使用組合條件可以更加準確的濾出想要的報文。

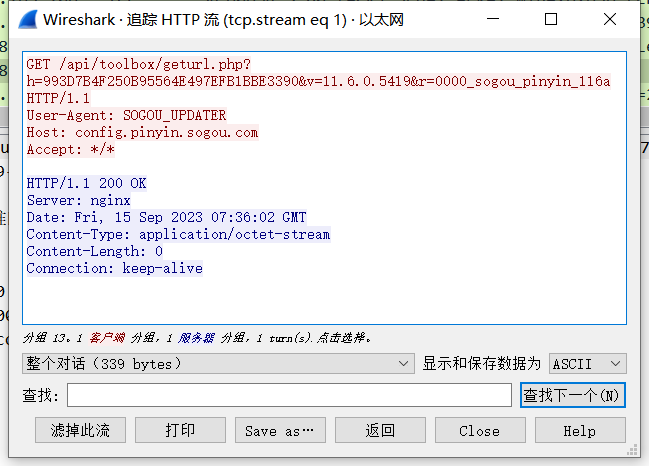

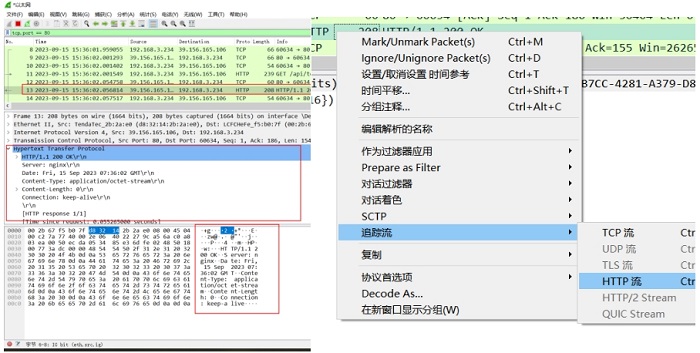

下圖所示為過濾端口為80的tcp報文，軟件可以自動識別數據幀為http，并將header，url，payload部分自動拆解開來，從拆解的信息中可以獲取源和目標的ip、端口、mac地址，窗口信息等，右擊選中的條目還可以看到完整的payload部分，下圖中顯示了抓取的http報文，由于追蹤的事http流，他甚至關聯了上下文
(1)、筆者在開發NA111串口服務器設備時發現，串口服務器設備MQTT模式連接華為云的時候會出現能連接服務器但是無法發布訂閱消息的情況，但是使用測試軟件mqt.fx可以實現，解決此問題便是通過抓包對比分析報文發現的，當時使用目標IP地址以及目標端口進行過濾，發現如下：
設備連接后的首次訂閱報文中，message identifier：0
但是mqtfx連接后的首次訂閱報文中，message identifier：1
后通過查閱mqtt相關協議以及mqtt庫的實例代碼發現，id必須從1起始，最終解決此問題
(2)、在部分NA111串口服務器的售后問題中，用戶使用http連接服務器出現問題，發現數據post到服務器，服務器無法正常返回200回復，而是返回400，但是使用Apipost等工具并無問題，一般情況下，這種問題一般是header參數填寫錯誤產生的，也和實際的服務器解析規則相關，但是客戶并不知道服務器需要哪些header，此時在客戶的電腦上安裝wireshark，通過過濾制定的端口以及目標服務器，使用Apipost工具發送數據，通過追蹤數據流的辦法，可以查到header部分

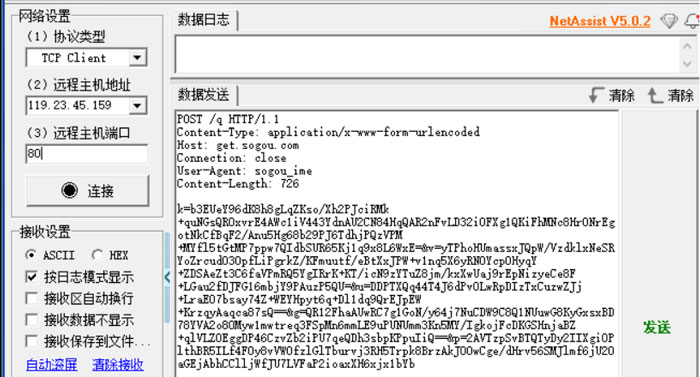

再通過網絡調試工具連接到目標服務器，拷貝上述報文，通過逐步刪除header中的參數行，觀察服務器的返回報文，可以去除無效行，最后將header中剩余行填入設備參數中，完成http參數配置，最后實現連接

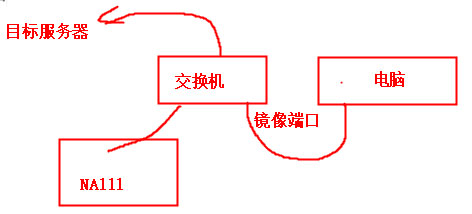

使用具備鏡像功能的交換機，如tplink的TL-SG2005、水星的SG105PRO，均可以實現鏡像端口功能，按照下圖，連接設備與電腦，設置好鏡像端口，同樣使用wireshark抓取電腦網口的數據，通過過濾mac地址，ip等，即可實現對設備與服務器之前的通信報文抓取。
