M31系列分布式IO主機擴展模塊支持Modbus TCP協議和Modbus RTU協議進行采集控制。該分布式IO主機模塊設備支持5個客戶端同時訪問，支持01/02/03/04/05/06/15/16號功能碼，產品在結構上采用可擴展設計，用戶使用過程中，如果發現當前設備存在部分功能無法滿足需求時，可以根據缺少的功能選擇滿足相應的IO擴展模塊進行拼接，即可實現功能的滿足，無需再去購買整機，節省成本的同時還能方便客戶接入當前現場環境；模塊自帶狀態診斷功能，可實時監控IO模塊通訊狀態；最大可支持IO擴展模塊數量16個。
1. 支持標準Modbus ?RTU 協議以及 Modbus ?TCP 協議；
2. 支持各類組態軟件/PLC/觸摸屏；
3. RS485接口采集控制 I/O；
4. 網口采集控制 I/O，支持 5 路主機接入；
5. 支持自定義 Modbus 地址設置；
6. 支持 8 種波特率配置；
7. 支持 DHCP 和靜態 IP；
8. 支持 DNS 功能、域名解析；
9. 支持定位孔、導軌安裝；
10. 采用分布式 IO 方式，最大可接入 16 個 IO 擴展模塊；

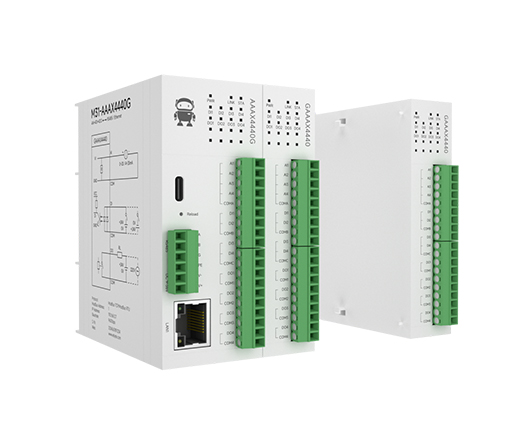

M31系列分布式 IO 主機采用的可擴展結構設計，其中 IO 擴展模塊已經可以和 M31 系列主機進行拓展使用，只需要將 IO 擴展模塊與主機插槽對接在一起，然后向下滑動鎖扣，就可將主機與 IO 擴展模塊牢牢的連接在一起。
具體操作如下：
1.1、首先將 IO 擴展模塊接入主機，如下圖：

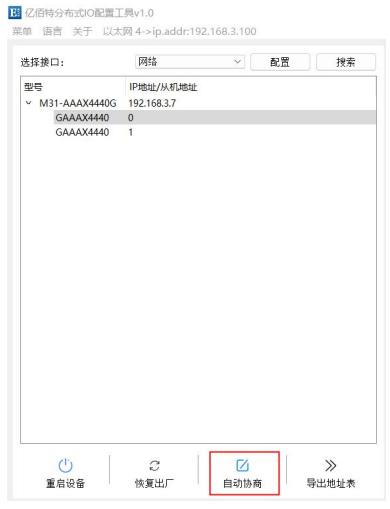

1.2、IO 擴展模塊接入后，給主機上電，然后插入網線，通過上位機使用自動協商的功能（或者兩秒內雙擊設備上的 Reload 按鍵，也可自動協商），協商成功后，IO 擴展模塊就可通過主機上的串口或網口進行操作了。
開關輸入 DI 采集信號時需要保持多個采樣周期才確認。濾波參數可設置范圍 1～16（默認6個采樣周期，6*1kHz）。
可以通過指令與上位機進行配置。
繼電器的輸出模式。
模擬輸入 ?AI ?測量電流信號，采集范圍 ?0～20mA ?或 ?4～20mA，精度 ?3‰，分辨率 ?12 ?位。采用單端輸入，采樣頻率 ?10Hz，輸入阻抗 ?100Ω。
設置所有 ?AI ?通道的采樣范圍，有效值為 ?1 ?和 ?0（默認 ?0）。
配置為 0：表示 ?0～20mA
配置為 1：表示 ?4～20mA
【注】AI 配置說明
（1） ?每個通道的 AI 采樣范圍均可設置，當 ?AI ?通道采樣范圍配置為 ?4～20mA ?采樣時，若電流信號低于3.5mA 顯示為 0，高于3.5mA 低于4mA 時顯示為4。對于大于20mA ?的信號不做轉換限制，但不可超過25mA
（超過25mA ?會有設備損壞風險）。
（2） AI ?通道采樣范圍參數起始地址為 0x0DAC，寄存器類型為保持寄存器，功能碼 ?0x06、0x10。AI通道采樣范圍參數寫入時，若寫入的參數數值不在 ?0～1 ?范圍之內，會自動取最接近的數值寫入，如寫采樣范圍參數為 2，則設備取 1 作為采樣范圍參數，且 Modbus 不返回錯誤指令。
讀取設備采集的電流信號大小有兩種方式：
（1） ?讀取 ?AI ?工程量整形值，直接換算得到輸入電流。AI ?工程量整形值寄存器起始地址為 ? 0x0000,寄存器類型為輸入寄存器，讀取功能碼為 ? 0x04。此種方法返回的數值一個寄存器表示 ? 1 ?個通道，讀取的數值為 ?0～20000。計算電流大小的方法為 ?0～20000 ?對應 ?0～20mA。即：電流 ?= ?工程量值 ?/ ?1000 ?(mA)
（2） 讀取 ?AI ?工程量浮點值，使用 IEE754 轉換工具將 16 進制數據轉換為浮點數得到輸入電流。AI ?工程量整形值寄存器起始地址為 ? 0x03E8, ?寄存器類型為輸入寄存器，讀取功能碼為 ? 0x04。此種方法返回兩個寄存器表示 ?1 ?個通道。
可設置 AI 通道的濾波參數，有效值為 1-16，默認值為 6。
濾波參數說明：
（1）所有 AI 通道共用一個濾波參數，參數值越高輸出值越穩定，響應越遲鈍。
（2）AI ?通道濾波參數地址為 0x0DA2，寄存器類型為保持寄存器。功能碼 ?0x06、0x10。
（3）AI 濾波參數寫入時，若寫入的參數數值不在 ?1～16 ?范圍之內，會自動取最接近的數值寫入，如寫濾波參數為 ?0，則設備取 ?1 ?作為濾波參數，且 Modbus 不返回錯誤指令。
開啟后，網絡側的 Modbus ?TCP 數據可與 Modbus ?RTU 數據相互轉換。
(1) Modbus 地址：設備地址默認為 1，支持修改地址，地址范圍為 1-247。
(2) 串口波特率：2400、4800、9600、19200、38400、57600、115200、230400bps ?8 種可選。
(3) 串口校驗位：NONE、ODD、EVEN 可選。
(4) DI 濾波參數：濾波參數可設置范圍 1～16（默認 6 個采樣周期，6*1kHz）
(5) AI 濾波參數：可設置 AI 通道的濾波參數，有效值為 1-16，默認值為 6。
在未做特殊說明情況下：以下網絡相關的參數默認 IPV4 相關參數。
(1) ? 工作模式：切換模塊的工作模式。服務器：設備相當于服務器，等待用戶的客戶端來連接，最大連接數量 4 個?？蛻舳耍涸O(shè)備主動連接用戶設置的目標 IP 與端口。
(2) ? DHCP：設置設備獲取 IP 的方式：靜態、動態。
(3) ? 網關地址：網關。
(4) ? 子網掩碼：地址掩碼，可讀可寫。
(5) ? 本機 IP：設備 IP 地址，可讀可寫。
(6) ? 本機端口：設備的端口號，可讀可寫。
(7) ? 目標 IP：當設備工作與客戶端模式下，設備連接的目標 IP 或者域名。
(8) ? 目標端口：當設備工作與客戶端模式下，設備連接的目標端口。
(9) ? DNS 服務器：設備處于客戶端模式下，解析服務器域名。
(10)TCP/RTU 協議轉換：開啟后，Modbus ?TCP/RTU 協議可相互轉換。
M31系列分布式IO主機的 MODBUS 參數配置可具體參考產品手冊4.6章節。
