E103-W12系列串口WiFi模塊是億佰特基于Dialog方案DA16200芯片的SoC片上系統開發一款支持IEEE 802.11b/g/n協議標準的超低功耗WiFi模塊，無線模塊內置高性能ARM Cortex-M4處理器，WiFi模塊工作在2.4~2.4835GHz頻段，WiFi模塊最大發射功率可達20dBm。串口WiFi模塊功能上，WiFi模塊支持IEEE 802.11 b/g/n協議標準，WiFi模塊支持AP和STA模式，支持TCP/UDP/HTTP/MQTT多種網絡傳輸協議（可查看串口WiFi模塊通信配置教程），可在低功耗模式下保持WIFI連接。本文小編詳細介紹該超低功耗串口WiFi模塊的低功耗配置教程：
Sleep1 為關斷模式，將 PWR_KEY 拉低就進入 sleep1 模式，拉高則退出。
Sleep2 模式 RTC 是工作的，喚醒方式是時間到了或者 WAKE_UP 下降沿喚醒；AT+SETDPMSLPEXT=10,0//進入sleep2 ?模式，10s時間到了自動喚醒，也可以通過WAKE_UP腳進行喚醒。
sleep3 模式下保持 wifi 連接，sleep3 模式只能在 sta 模式下，并且需要連接到 AP，未連接成功多次失敗后會進入異常低功耗模式需要重新上電（可以通過 PWR_KEY 實現），未喚醒的時候無法向串口發送數據。這里我們以低功耗模式下作為tcp client為示例。
1、連接到 AP：AT+CWJAPA=TST-2.4G,TST12345678

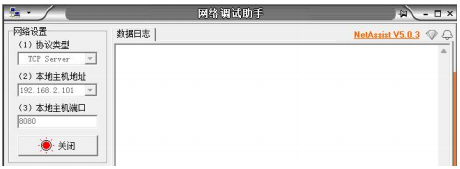

2、電腦的ip與模塊在同一網段，打開網絡調試助手開啟一個TCP server.
3、串口WiFi模塊連接到 PC 端的 TCP ?Server 上：
AT+CIPSTART=192.168.2.101,8080
4、保存當前狀態，準備進入低功耗：
AT+CIPSAVE
5、進入WiFi模塊低功耗：

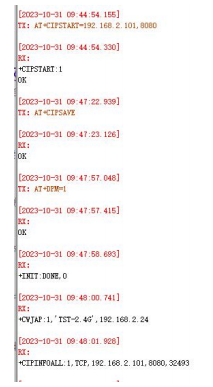

AT+DPM=1

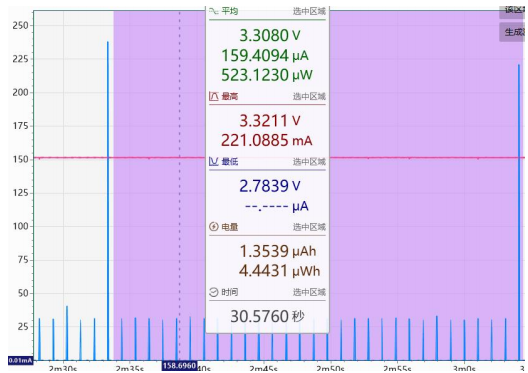

6、進入 sleep3 模式下，無線模塊會周期性的醒來接收數據，一段時間上報一次。正常情況下平均功耗在150ua左右，但部分路由器的wifi幀會讓模塊應答導致一直回復功耗會變的很大大，大概 1ma 左右；ap 網絡質量不好的時候也會導致平均功耗變大。這里我們是使用 TP-LINK 的路由器，平均功耗在 150ua 左右，也可使用手機開熱點驗證。

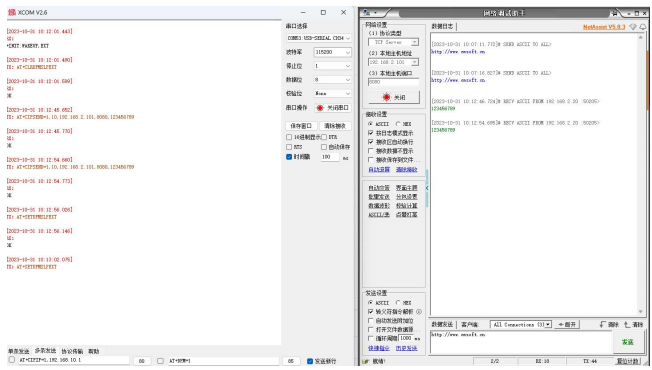

7、在低功耗模式下，我們網絡調試助手向模塊發送數據是可以接收的，如下圖：

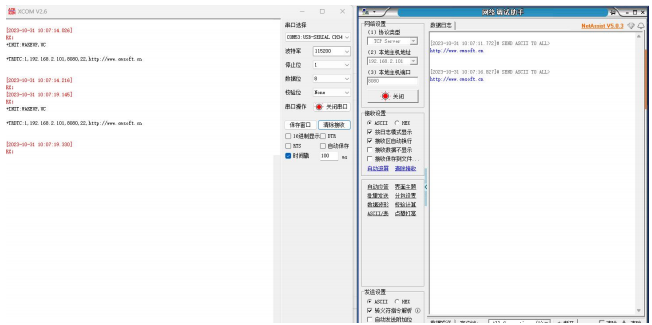

8、模塊發送數據需要喚醒，WAKE_UP 腳下降沿喚醒，需要在 1s 內發送 AT+CLRDPMSLPEXT 指令展示退出低功耗不然又會進入低功耗狀態，串口是無法使用的。
9、模塊喚醒后向 pc 端的 tcp ?server 發送數據，發送完成后通過 AT+SETDPMSLPEXT 進入低功耗，示例：
AT+CIPSEND=1,10,192.168.2.101,8080,123456789
AT+SETDPMSLPEXT
