串口服務器在工業ModBus應用中，通常會用到ModBus協議。在ModBus協議系統中，一般由一個或多個主機和一個或多個從機組成，例如具有一個PLC和一個ModBus傳感器。ModBus協議中，采用問答方式進行數據交互，例如PLC發送一條查詢命令，傳感器收到后將數據發送給PLC，這樣完成1次數據交互，即為完成一次通信。
常見的串口端速率一般為9600bps或115200bps，為提高主機端通信速率，一般主機端會通過網口，走ModBus TCP協議，而終端設備（從機）一般通過串口（RS485居多）走ModBus RTU協議。基于目前現狀，如果采用RS485進行通信，如果是一主一從進行通信，不追求速率這樣也可以正常通信，但如果涉及到一個主機對應多個從機，或者多個主機對應一個從機，這樣就會具有很高的延遲（同喜頻率變高、通信速率較低）。為了系統的及時性，一般在復雜的ModBus網絡（尤其是多個主機同時查詢從機數據）中，多主機通信一般會通過網線走ModBus TCP協議進行通信，主機端通信速率將會大大提升，這樣就會涉及到TCP協議與RTU協議轉換的問題。
前文介紹了串口服務器的可配置型網關功能及使用方法、存儲型網關功能及使用方法教程，今天給大家介紹到億佰特串口服務器，可提供串口轉網絡功能，能夠?qū)?/span>RS-232/485/422等串口轉換成具有TCP/IP協議的網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。

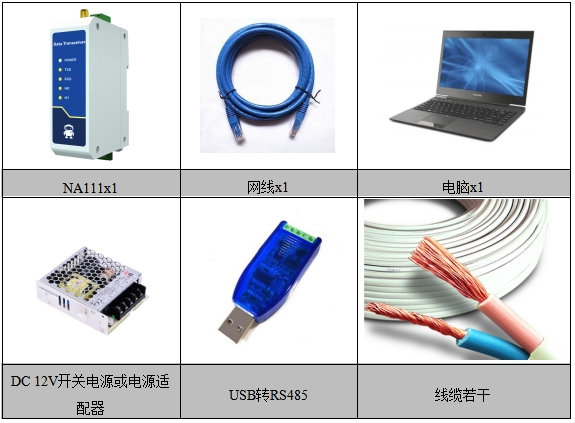

本處以單串口服務器NA111為例，本處展示會用到網絡調試助手“NetAssist”與串口調試助手“UartAssist”兩個工具，以及參數配置上位機“EBYTE網絡配置工具”，可到我司官網進行下載。需要準備如下物料：
1、使用導線將USB轉RS485調試器A/B分別與設備A/B進行連接
2、將USB接入電腦，打開串口調試助手查看是否可以找到對應串口號（如找不到需要安裝對應串口工具驅動）
3、將NA111串口服務器與開關電源模塊進行連接（開關電源V+接設備+，開關電源V-接設備-），開關電源供電，設備POWER指示燈亮起
4、使用網線將設備與電腦進行連接

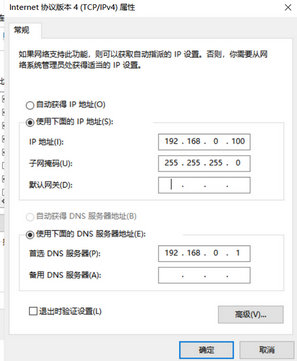

5、電腦IP地址設置為靜態IP，關閉防火墻

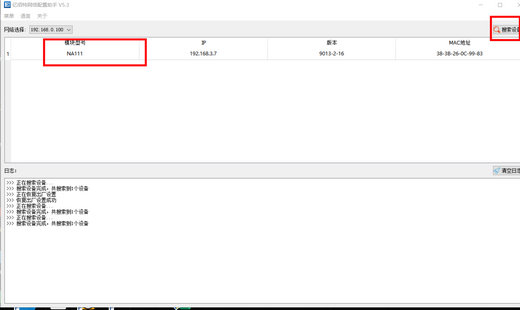

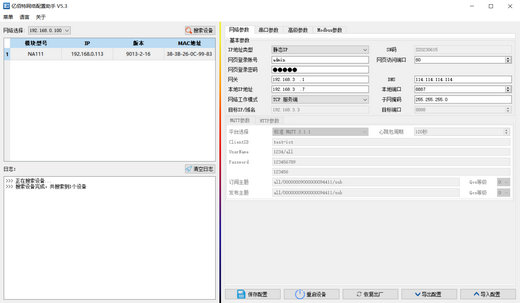

6、雙擊運行參數配置上位機“EBYTE網絡配置工具”，點擊搜索設備，搜索完成選中設備即可看到設備參數。

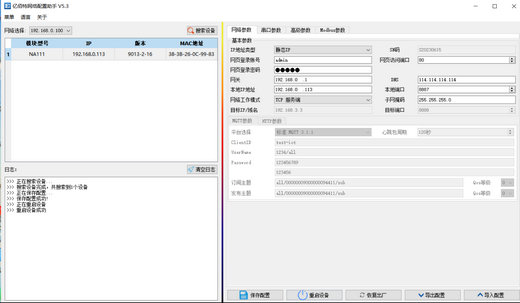

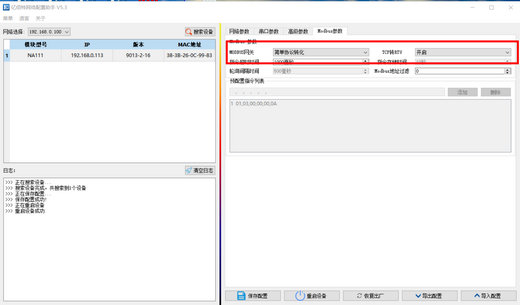

7、修改設備IP地址，使設備IP與電腦IP在同一網段（本處電腦IP為192.168.0.100，修改設備IP地址為192.168.0.113），其它參數可根據實際修改，本處使用默認參數。點擊ModBus參數，修改串口服務器ModBus網關為簡單協議轉換，開啟TCP轉RTU，保存配置，重啟設備。

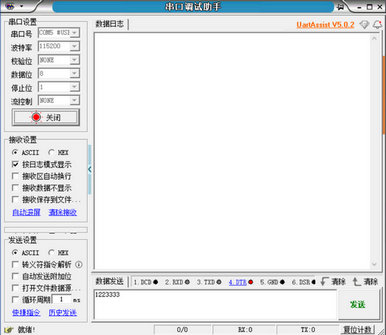

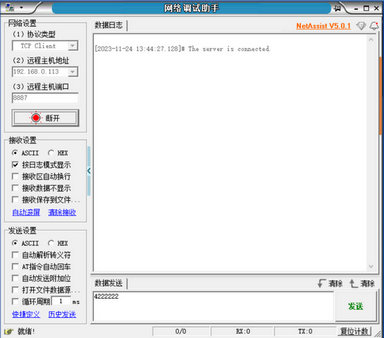

8、打開串口調試助手與網絡調試助手，按照上述參數進行連接。

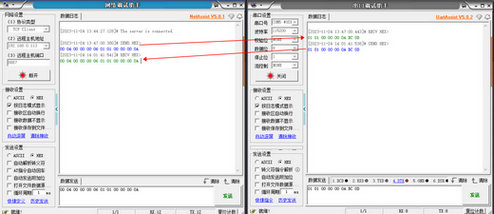

9、此處就可以進行轉換驗證了。
