億佰特上市的E53-470FMS22S、E53-DTU(470FMS22)產品是基于LoRa擴頻技術開發的設備監察系統LoRa無線傳輸模塊及FMS網關產品的快速應用教程,FMS設備監察系統是由 GUI(配置上位機)、FMS網關和lora無線模塊節點三部分組成。本文將詳細介紹FMS系統GUI啟動、GUI配置上位機網關設備管理功能教程。
打開GUI配置上位機,主界面顯示FMS系統節點列表信息。左側為串口連接和設備管理入口。
從左側“Serialport Settings”選擇當前連接的主網關的串口號,串口波特率為921600bps。點擊 “OPEN SERIALPORT”打開串口。串口打開后,GUI會自動查詢當前主網關的信息,包含網絡頻譜信息,掛載的從網關信息等。

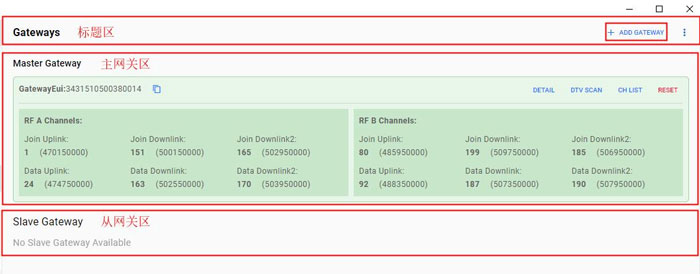

點擊左側“GATEWAYS”按鈕,GUI將切換至網關管理界面。網關管理界面分為標題區、主網關區和從網關區。
①標題區:
標題區主要提供添加從網關、設置輪詢心跳值、網關列表刷新、網關導入與導出等功能。

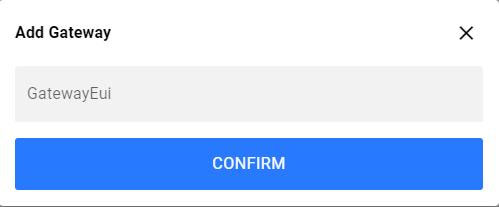

? 添加從網關:點擊右側“Add Gateway”,在彈窗輸入從網關 GatewayEui,即可成功添加新網關。

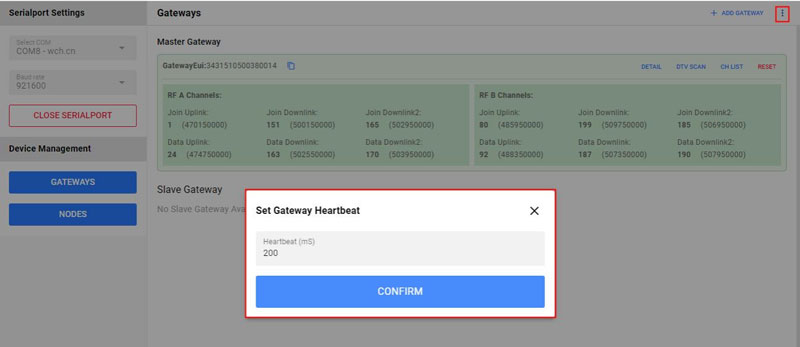

? 設置輪詢心跳值:點擊右側“...”,列表中選擇“Set Heartbeat”,在彈窗輸入數值,即可設置主網關輪詢從網關信息的心跳值,單位:ms,范圍:200~10000。
? 網關列表刷新:點擊右側“...”,列表中選擇“Reset List”,則立即刷新從網關列表。
? 網關導入與導出:點擊右側“...”,功能列表選擇“Export Gateways”或者 “Import Gateways”,用于批量導入或?qū)С鰪木W(wǎng)關。

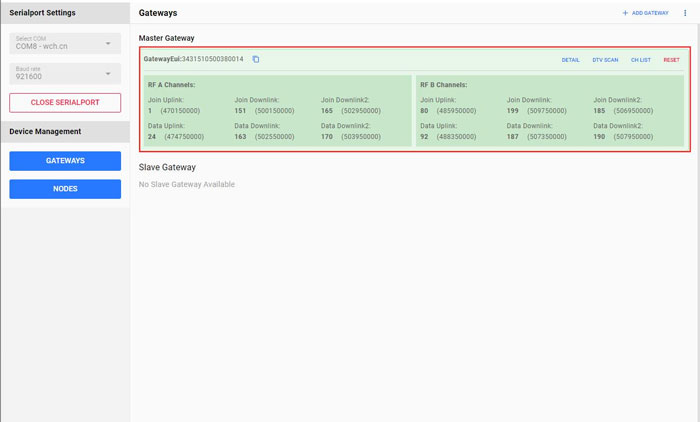

②主網關區:
主網關區主要提供展示網關歷史通信數據、DTV Scan 配置、Chlist 配置以及重啟主網關等功能。

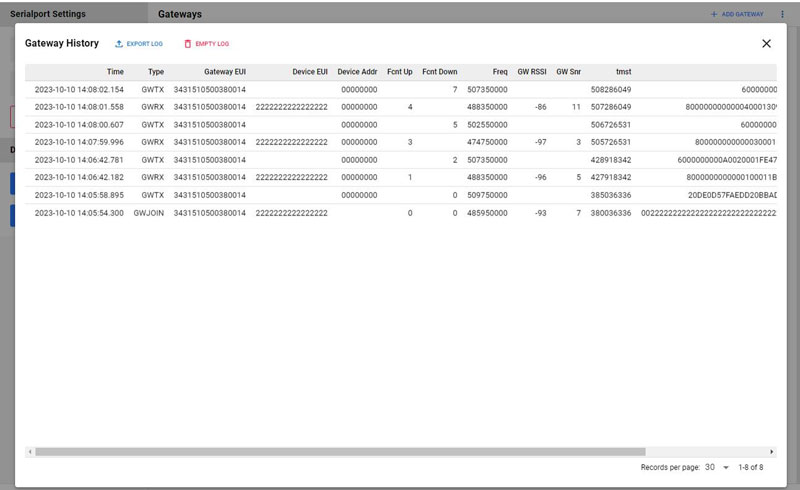

? 網關歷史通信數據:點擊“Detail”,能查看該主網關歷史通信數據,日志包含時間、數據包類型、接收數據的網關 GwEui、設備DevEui 等。
? DTV Scan 配置:點擊“DTV Scan”,將彈出 DTV Scan 配置界面,該界面功能包含如下: 配置 DTV 周期

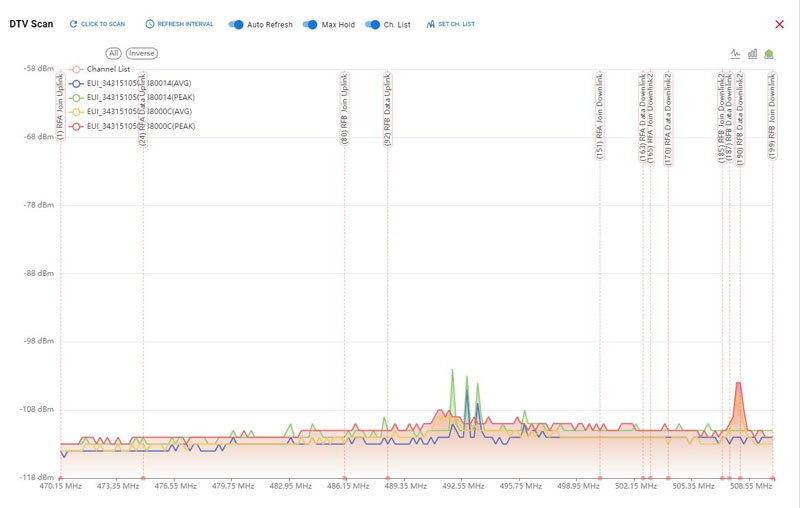

手動觸發DTV Scan:點擊“CLICK TO SCAN”,包含手動觸發一次 DTV Scan,當所有網關完成 DTV 掃描后,結果將以圖例的形式展現,用戶配置展示方式為折線圖或者柱狀圖,并且支持截圖保存。

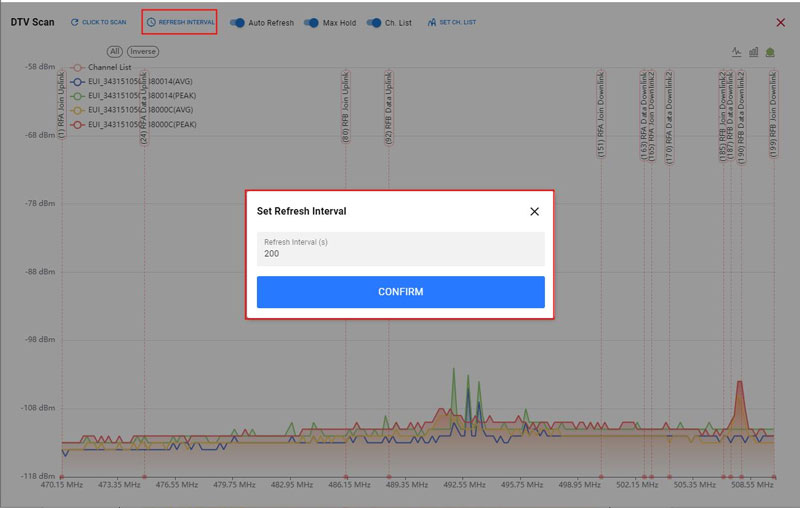

周期性 DTV Scan:GUI默認關閉周期性DTV SCAN。若需開啟,則勾選 “Auto Refresh”,點擊“REFRESH INTERNAL”,在彈窗輸入周期值;若需關閉該功能,則關閉勾選“Auto Refresh”。
最大值保持:勾選“Max Hold”,則 DTV Scan 每個信道最大值會一直保留。
Chlist 配置:勾選“Ch. List”,用戶能清晰看到當前網關 JOIN 和 DATA 信道,結合 DTV SCAN 掃描結果,用戶可快速判斷當前網關信道是否被干擾。
若當前信道存在干擾,用戶可拖拽信道線起始圓圈至合適信道,再點擊“SET CH.LIST” -> “SET CHANNEL LIST”快速修改網關信道值(JOIN 上行信道不支持修改);

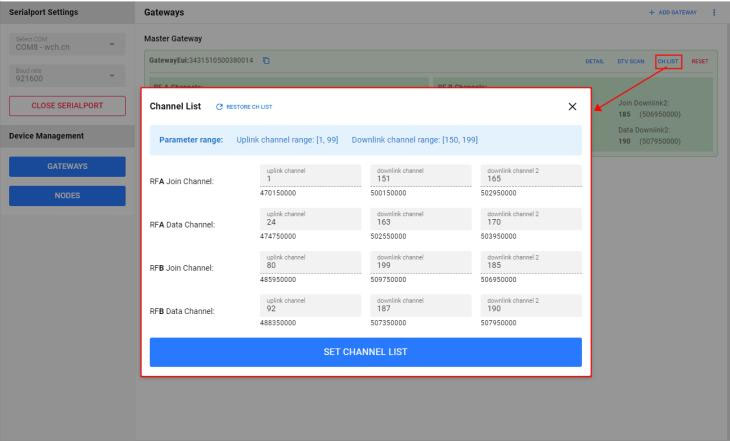

或者點擊“SET CH. LIST”進入 Chlist 配置界面,手動輸入信道值,再點擊“SET CHANNEL LIST”進行修改;
若用戶想取消本次操作,在 Chlist 配置界面,點擊“RESTORE CHLIST”即可取消本次操作(已點擊“SET CHANNEL LIST”后該操作無效)。
注:全網Chlist 修改期間,無法再次觸發。
? 設置 Chlist:參考“DTV Scan 配置-Chlist 配置”說明。
? 重啟主網關:點擊“Reset”,立即重啟主網關。
③從網關區:

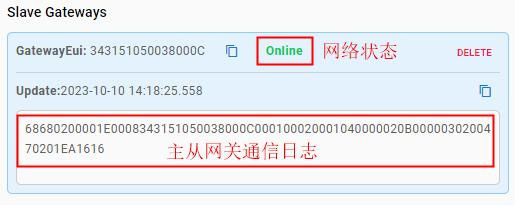

從網關區主要提供展示從網關的網絡狀態、主從網關間的實時通信日志、刪除從網關等功能。
更多FMS系統GUI節點狀態管理及FMS設備監察系統GUI節點通信教程,我們后邊會做詳細介紹。
