PCB鋪銅是指在PCB上，將沒有布線的區域或者閑置的空間用固體的銅皮進行填充。
1.1、對于大面積的PCB進行鋪銅，能夠起到屏蔽的作業用，或者起到隔離的作用。同時也能夠?qū)τ?/span>EMC（電磁兼容）起到有效的抑制。
1.2、由于PCB一般的材質是FR-4是玻璃纖維增強的環氧層壓板，收到壓力會產生變形或者彎曲，對PCB沒有布線的區域進行鋪銅，能夠有效減小PCB的彎曲或者變形。、

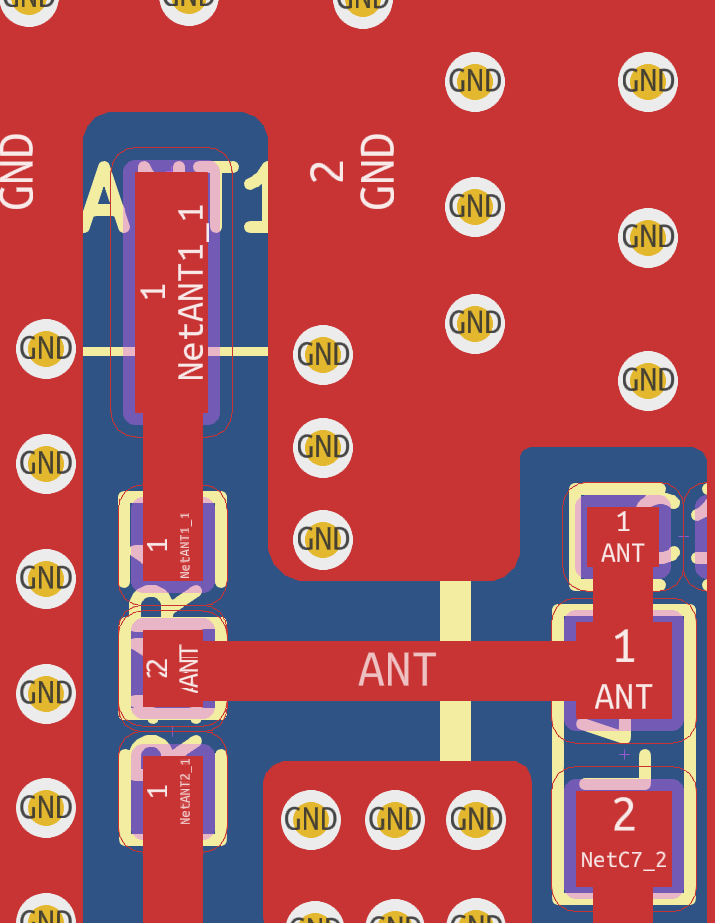

1.3、PCB中會涉及到很多高速信號，為了保證信號的完整性，我們需要減小信號的完整性，減小信號回流路徑，我們需要對PCB布線周圍進行鋪銅，以減小回流路徑。

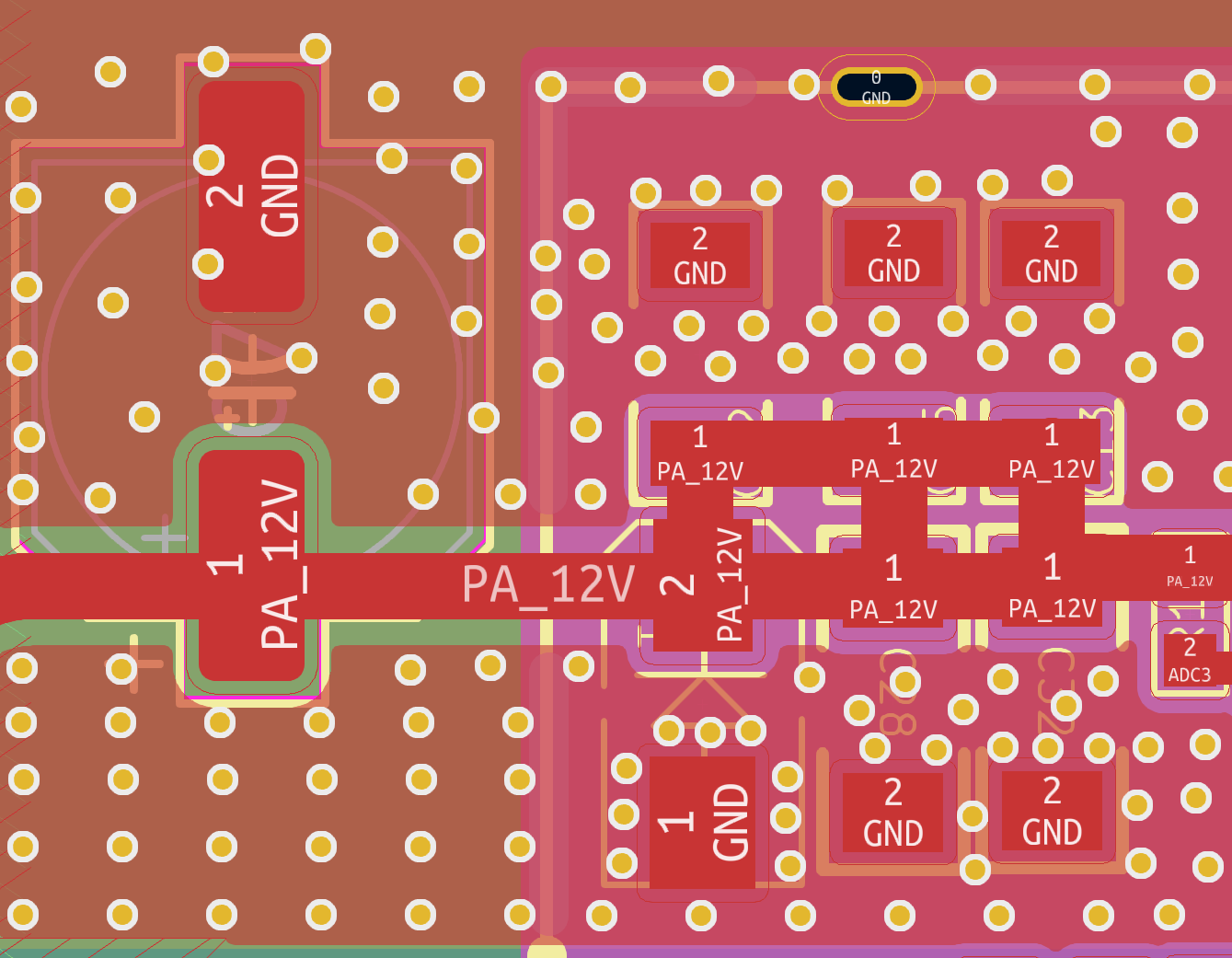

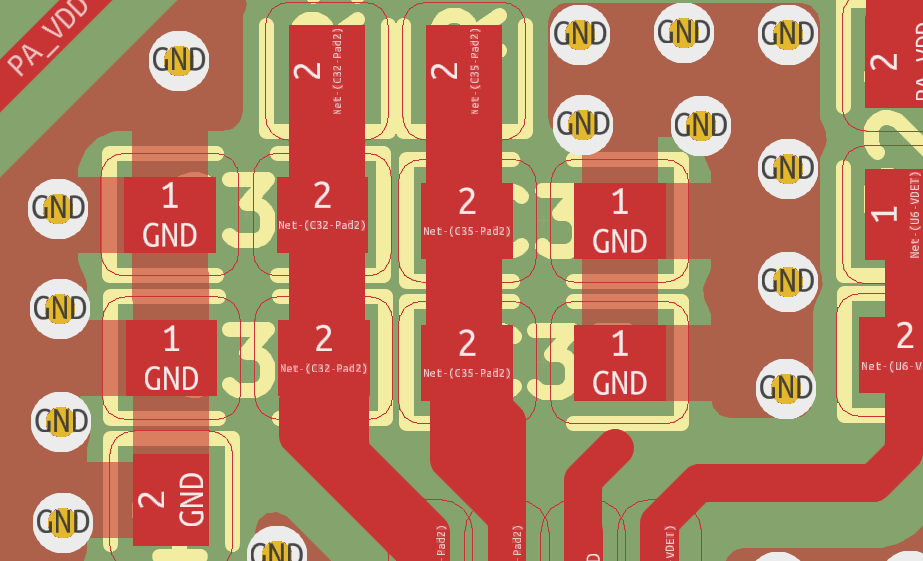

2.1、PCB整板進行鋪銅，在我們進行PCB樣品焊接或者進行維修的時候，由于散熱太快，導致我們焊接或者維修的時候散熱過快，導致器件比較難更換，特別是一些較大型的器件。有時候我們會根據器件類型進行不一樣的鋪銅連接方式，采用十字連接（引腳接地的地方采用“十”字）。

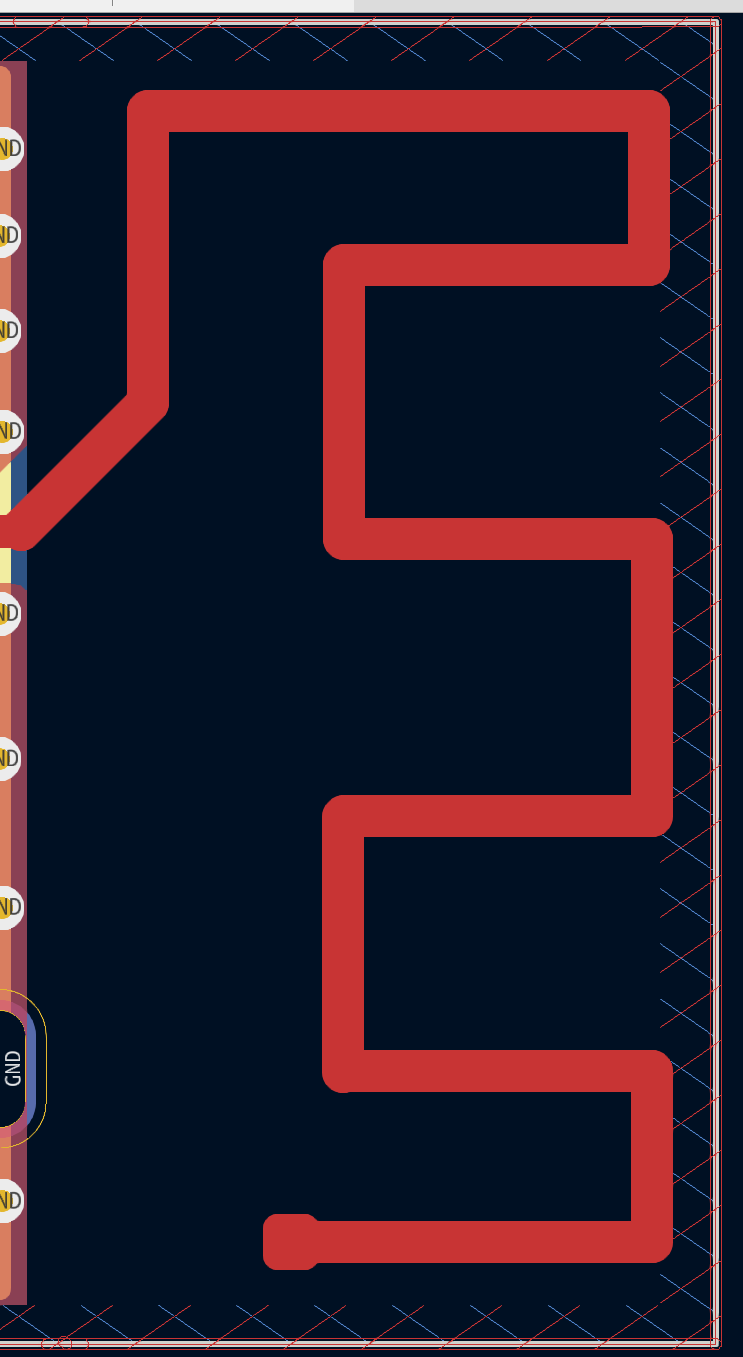

2.2、在射頻電路中，天線是很重要的一部分，當我們的PCB天線附近有銅，會導致天線的阻抗突變，驗證影響我們的信號傳輸，所有在天線附近我們一般是不會采取鋪銅的。
PCB鋪銅有兩種方式，一種叫實體鋪銅，一種叫網格鋪銅，他們各自的特點和所有范圍有所區別。

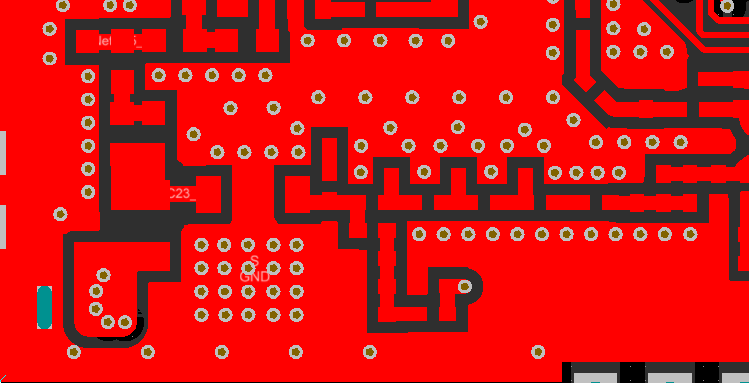

1、實體敷銅，具備了加大電流和屏蔽的雙重作用。但是實體覆銅，如果過波峰焊時，有一定的熱脹冷縮的拉力，板子可能會翹起來，甚至?xí)鹋?。因此實體敷銅,一般會開幾個槽，緩解拉力導致銅箔起泡。

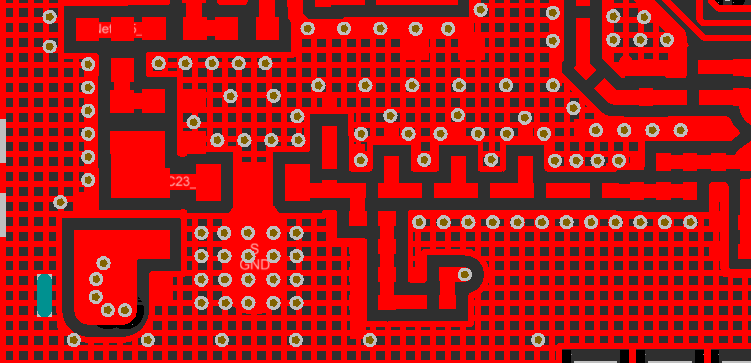

2、網格鋪銅，主要起到屏蔽作用，加大電流的作用會被降低。從散熱的角度說，網格敷銅既降低了銅的受熱面，又起到了一定的電磁屏蔽作用。但是生產工藝對網格形狀鋪銅有一定的要求，網格過小影響品質良率。
在進行PCB設計的時候，我們一定要注意每個面的鋪銅，我們鋪銅的主要原因還是為了防止PCB的彎曲變形和各種信號的干擾和串?dāng)_。因此，我們在進行走線鋪銅的時候，由于外圍器件較多，我們在經過走線完后，很難在保證一層有完整的面積進行鋪銅，很大通鋪都被走線分割成小孤銅，我們?yōu)榱吮ＷC鋪銅之間的連續性，我們需要在每層上進行鋪銅，然后通過過孔將不同層之間的孤銅進行連接，以保證地之間的電勢平穩，當然，我們也會遇到一些沒有必要的的孤銅，這些銅是需要去除的，否則很容易引起EMC不良，或者在一些高頻信號中充當天線，產生天線效應。如果太大可以通過過孔連接，比較小的可以直接刪除。
