Modbus指令快速生成教程筆記適用于標準Modbus協議產品（MA01系列串口IO模塊、ME31系列無線IO模塊、M31系列分布式IO模塊、ME15-AXAX8080系列l(wèi)ora同步開關）。
Modbus指令快速生成教程旨在幫助用戶快速生成Modbus通信指令，實現設備之間的數據傳輸。通過確定通信方式、選擇功能碼、確定起始地址和數據長度等步驟，用戶可以輕松生成符合Modbus協議規范的指令。常用的功能碼包括讀取保持寄存器、寫單個保持寄存器等，用于讀取或?qū)懭朐O(shè)備的數據。通過本教程，用戶可以快速了解如何生成Modbus指令，并在工業控制等領域中應用，實現設備間的高效通信與數據交換。
Modbus是一種主/從通訊模式，主站在Modbus網絡上沒有地址，從站的地址范圍為0-247，其中0為廣播地址，從站的實際地址范圍為1-247。
1、線圈狀態：輸出端口，可設定端口的輸出狀態，也可以讀取該位的輸出狀態；
2、離散輸入狀態：輸入端口，通過外部設定改變輸入狀態，可讀但不可寫；
3、保持寄存器：控制器運行時被設定的某些參數，可讀可寫；
4、輸入寄存器：控制器運行時從外部設備獲得的某些參數，可讀不可寫；
功能碼 | 名稱 | 寄存器區域 |
1 | 讀線圈狀態 | 00001~09999（0區） |
2 | 讀離散輸入狀態 | 10001~19999（1區） |
3 | 讀保持寄存器 | 40001~49999（4區） |
4 | 讀輸入寄存器 | 30001~39999（3區） |
5 | 寫單個線圈 | 00001~09999（0區） |
6 | 寫單個保持寄存器 | 40001~49999（4區） |
15 | 寫多個線圈 | 00001~09999（1區） |
16 | 寫多個保持寄存器 | 40001~49999（4區） |
軟件：UartAssist

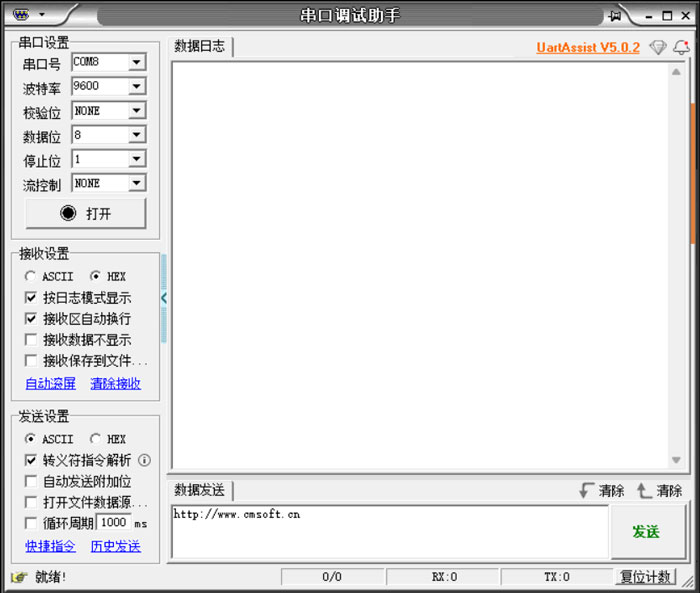

①、首先雙擊打開此軟件，如圖所示：

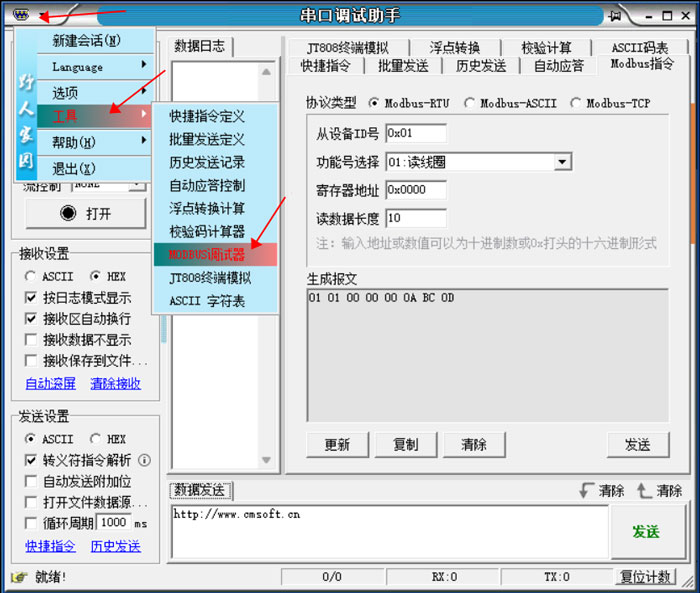

②、點擊左上角圖標，然后會出現新的菜單欄，選擇點擊工具，然后會繼續出現新的菜單欄，選擇點擊Modbus調試器，在右側就會出現一個Modbus指令生成框，如圖所示：

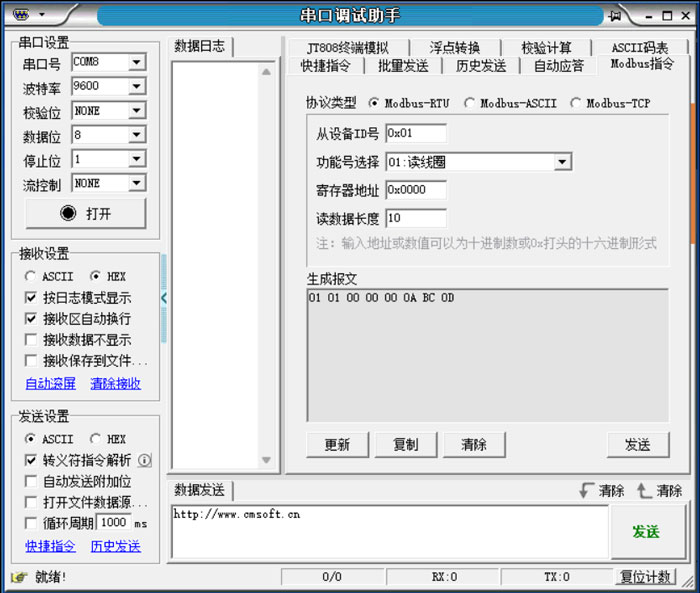

③、從頁面中我們可以發現：
第一欄為協議類型選擇，其中協議包含Modbus-RTU、Modbus-ASCII、Modbus-TCP，我們常用的協議為Modbus-RTU、Modbus-TCP，Modbus-RTU通常對應串口通訊使用，Modbus-TCP通常對應網口通訊使用；
第二欄為從設備ID，對應設備的Modbus地址；
第三欄為功能號選擇，其中包含01功能碼讀線圈，01功能碼讀線圈，02功能碼讀離散量輸入，03功能碼讀保持寄存器，04功能碼讀輸入寄存器，05功能碼寫單個線圈，06功能碼寫單個寄存器，15功能碼寫多個線圈,16功能碼寫多個寄存器；
第四欄是寄存器地址，相應寄存器地址可在手冊寄存器章節查詢；
第五欄根據不同的功能號，會出現不同的描述，具體可見指令生成章節；
注：輸入地址和數值可以為十進制數或0x打頭的十六進制形式。
