一提到RS-485總線，工控圈的朋友都可謂是耳熟聞詳，那么我們今天來講一講RS-485擴展通信距離的幾種辦法。
在提通信距離之前，我們先一起來認識一下什么叫做RS485，RS485通信有什么樣的特點。
RS-485，其中，RS的全程叫做Recommended Standard，翻譯過來的意思就是推薦標準的意思，或者稱之為一種標準的電平信號。在1983年，電子工業協會（即EIA，Electronics Industries Association）批準RS-485為一種標準通信接口，經過40年的發展，RS-485已經一躍成為了工業現場中最常用的總線之一。
RS-485如此受歡迎的原因，主要原因取決于其高達10Mbps的傳輸速率、1200米的傳輸距離以及其多點拓撲連接的特性。RS-485采用差分形式進行數據傳輸，這樣的特點使得其在收到環境干擾時也能接收到正確的傳輸數據。
RS-485最遠傳輸距離一般查到的資料都顯示為1200米，部分資料可以看到也存在1800米的說法，但是，現場環境往往導致了傳輸距離與理論傳輸距離差異較大的主要因素，主要取決于線纜類型、線纜材質、通信速率、接線方式、環境干擾等等。
RS-485傳輸線纜主要分為兩種類型，一類是普通同軸電纜線，另外一類是雙絞信號傳輸線纜。RS-485因其差分傳輸?shù)奶匦?，因此采用雙絞傳輸線纜無疑是最優選擇，帶屏蔽層的雙絞傳輸線纜傳輸距離會由于不帶屏蔽層的傳輸線纜。原因為帶屏蔽層的傳輸線纜會在一定程度上減輕干擾，同時將不能減輕的干擾均勻地給到兩根傳輸線纜，這樣查分信號仍然是原信號。

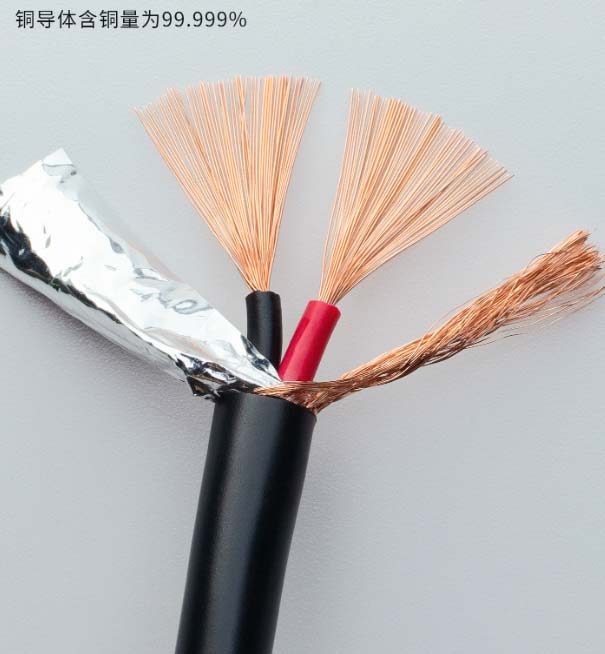

一般來說，線纜傳輸材質一般以純銅的為好，目前市面上傳輸線纜材質魚龍混雜，不少不良商家使用鐵鋁等材質鍍銅來以次充好，這樣的線纜電阻一般會比純銅線纜大切十分容易被折斷，區分時可以將線纜剪斷看橫截面積來進行區分?，F(xiàn)場施工會有很多使用網線來做出傳輸線纜，這樣不僅對網線是一種浪費，同時信號傳輸距離也不會太遠，一般建議采用0.5mm以上純銅材質2線或3線雙絞傳輸線纜。
RS-485傳輸速率雖然可以達到10M，但是常見的波特率一般為1200、2400、9600、115200等，一般來說，傳輸速率越高，傳輸距離就越近，反之亦然。

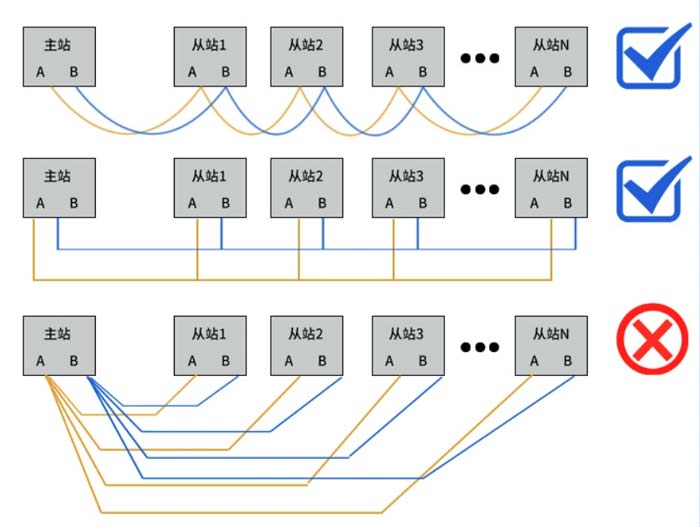

RS-485可外接多個設備，一般來說，需要采用手拉手的方式進行連接，不能采用多級并聯的方式。
RS-485布線時，建議原理強電干擾，RS-485串口設備的接地一定要接觸良好，有條件的可以用屏蔽線的屏蔽層將所有設備的GND連接起來，避免存在電勢差。如遠距離通信，可以再終端設備的AB之間并聯一個120歐姆匹配電阻。
總結來說，避免使用劣質線材，走線采用雙絞線，必要時采用雙絞屏蔽線，布線時采用手拉手的形式，在終端并聯120Ω匹配電阻等都可以有效擴展通信距離，如在完成上述后如通信距離仍不理想，可以使用RS-485擴展器來擴展通信距離。
RS-485集線器（又叫做RS485中繼器）產品相關推薦：
E810-R12、E810-R14、E810-R18系列RS-485集線器產品已上線
RS-485集線器，可有效擴展RS-485總線通信距離與帶載數量，輸入輸出之間信號采用光電隔離，可靠性高，安全性好！
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多工業級RS-485集線器產品更多資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
