穩壓二極管在反向偏置時，當電壓達到其額定擊穿電壓（齊納電壓）時，二極管會進入擊穿區，并且在這個區域內，即使電流變化較大，電壓也能保持相對穩定。這個特性使得穩壓二極管能夠在一定的電流范圍內提供穩定的電壓輸出。

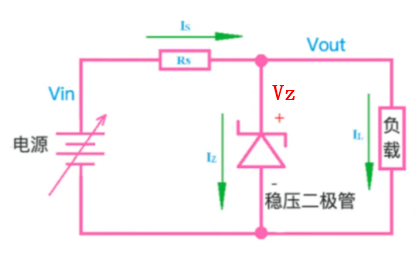

Rs為限流電阻
上圖是一個簡單的穩壓二極管穩壓電路，當輸入電壓Vin超過穩壓二極管的齊納電壓Vz時，穩壓二極管開始導通，并維持其兩端的電壓為Vz。限流電阻R限制通過穩壓二極管的電流，防止過載。同時，它還決定了穩壓電路的最大輸出電流。輸出電壓Vout基本上等于穩壓二極管的齊納電壓Vz，并且在一定范圍內保持穩定。
根據所需的輸出電壓Vout選擇合適的穩壓二極管，其齊納電壓Vz應接近所需的輸出電壓。限流電阻R的值可以通過公式計算。
Vin——輸入電壓
Vz——穩壓二極管的齊納電壓
Iz——穩壓二極管的最小工作電流
Iload——負載電流
穩壓二極管穩壓電路是一種簡單而有效的穩壓方案，適用于小功率的應用場合，為運算放大器、比較器等提供穩定的參考電壓。
