該筆記適用于ME31系列遠程IO聯網模塊產品，該系列無線IO模塊采用以太網+RS485雙重接口，多路模擬量開關量采集控制，ME31系列無線IO模塊觸發翻轉模式配置教程如下所示：
觸發翻轉模式：根據用戶所配置的跟隨源（設備帶 AI 采集或 DI 檢測功能時，DI 或 AI 都可作為跟隨源，否則此功能無用）改變繼電器狀態，可以多個輸出跟隨同一跟隨源輸出，簡單說就是當DI /AI產生觸發信號（上升沿或下降沿）時，DO 都將發生一次狀態變化。開啟觸發翻轉模式，應同時配置跟隨源，否則默認跟隨第一路輸入。此功能實現了輸入信號與輸出信號之間的智能互動，可根據不同模式實現多樣化的聯動功能，提高系統的靈活性和智能化程度。
軟件：Modbus IO配置工具，可在億佰特官網自行下載：http://twohalves.cn/；
硬件：ME31-AAAX2240遠程IO模塊、USB轉RS485轉換器模組、DC 12V電源適配器、導線若干、有源小燈泡、信號發生器；

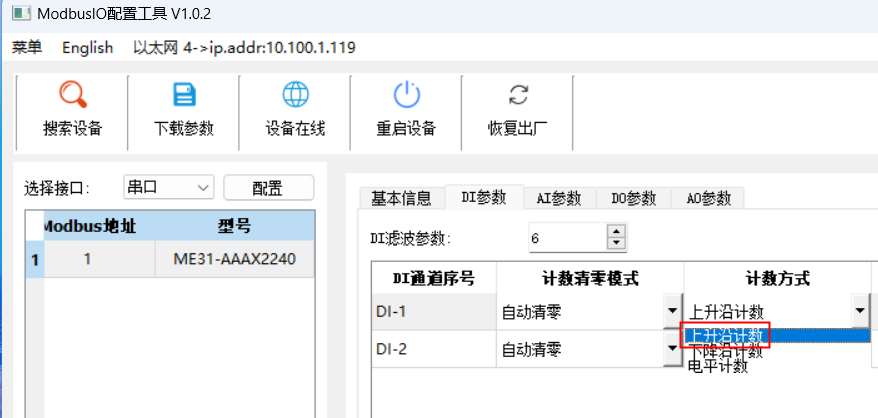

使用上位機在DI參數將DI1的計數方式設置為上升沿計數（上升沿計數=觸發模式中的上升觸發），如圖所示：

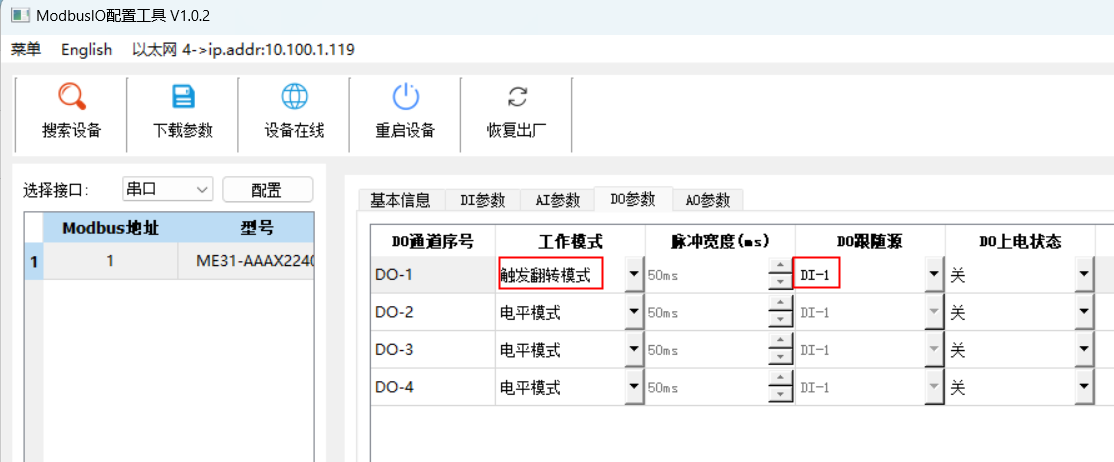

將DO1的工作模式設置為觸發翻轉模式，將DO跟隨源設置為DI1，如圖所示：

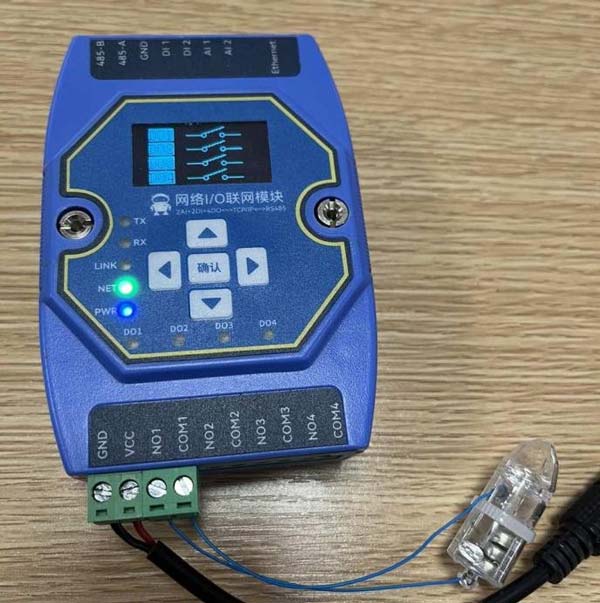

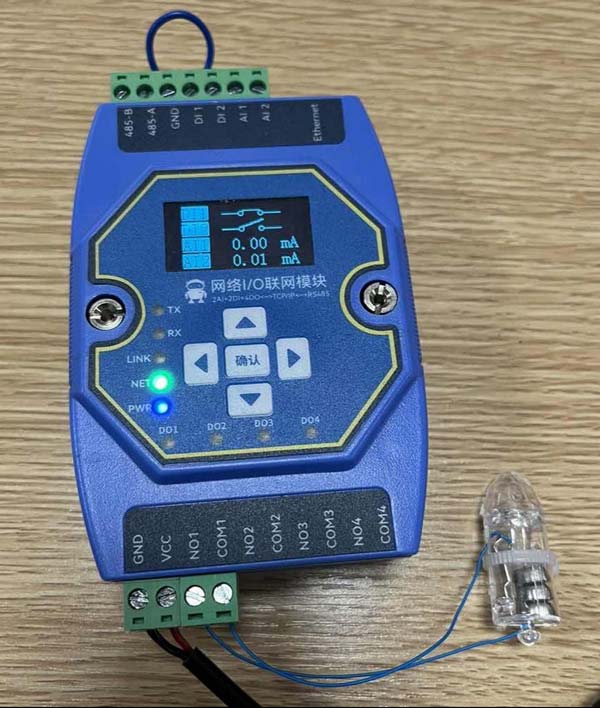

效果演示：將DI1導線接通，DI1輸入（我們設備輸入是下拉電壓，所以DI1輸入時，我們設備產生的是一個下降沿），可看到DO1不變化，小燈泡熄滅狀態，如圖所示：

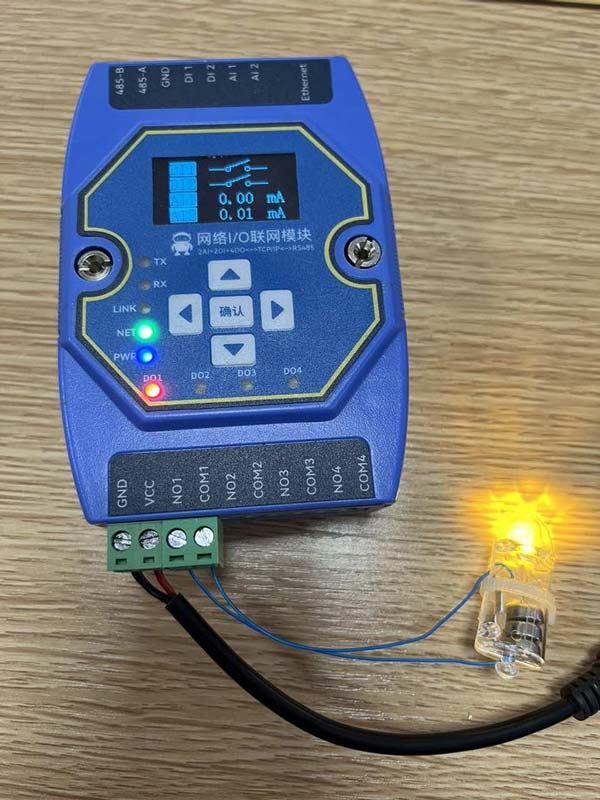

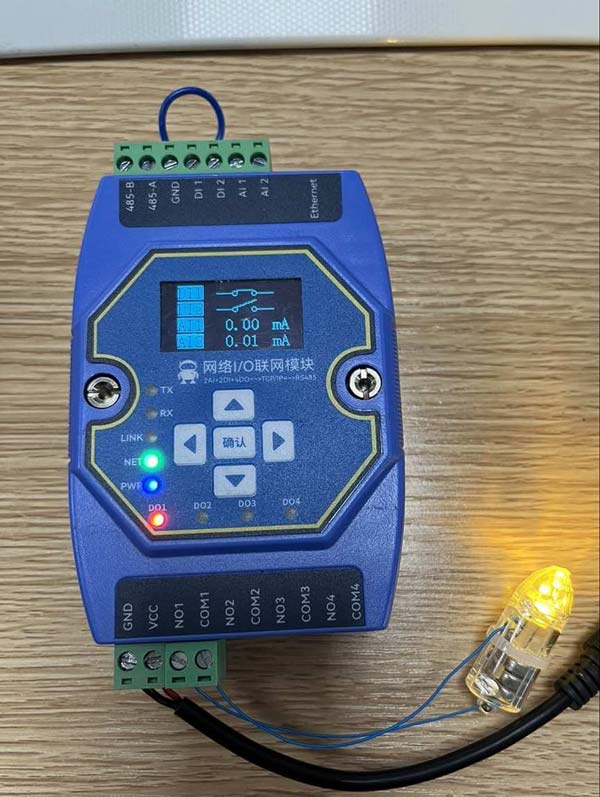

將DI1導線斷開，DI1無輸入（我們設備輸入是下拉電壓，所以DI1輸入斷開時，我們設備產生的是一個上升沿），可看到DO1產生變化，小燈泡變成亮起狀態，如圖所示：
繼續將導線接通，DI1輸入，設備上的DO1是沒有產生變化的，所以可發現DO1只受上升沿觸發所控制。

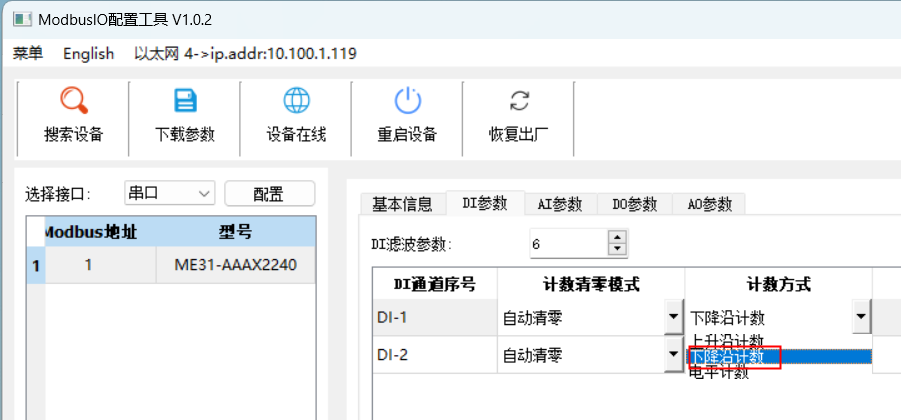

使用上位機在DI參數將DI1的計數方式設置為上升沿計數（下降沿計數=觸發模式中的下降觸發），如圖所示：
將DO1的工作模式設置為觸發翻轉模式，將DO跟隨源設置為DI1，如圖所示：

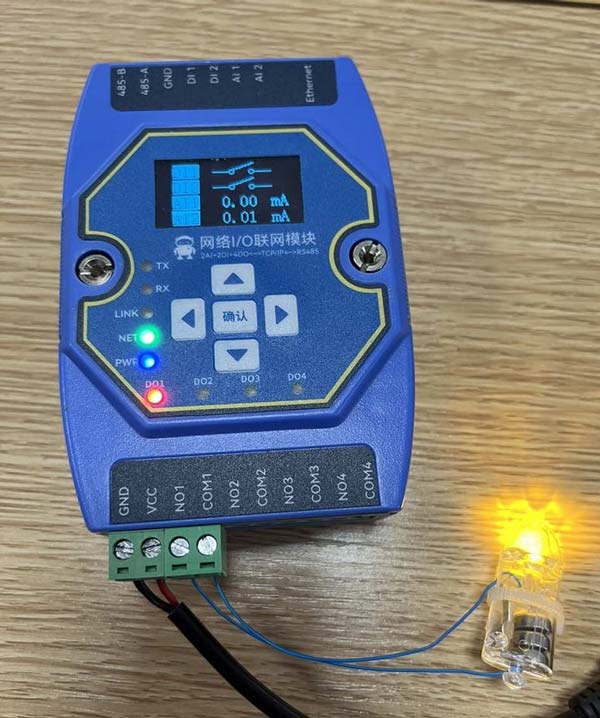

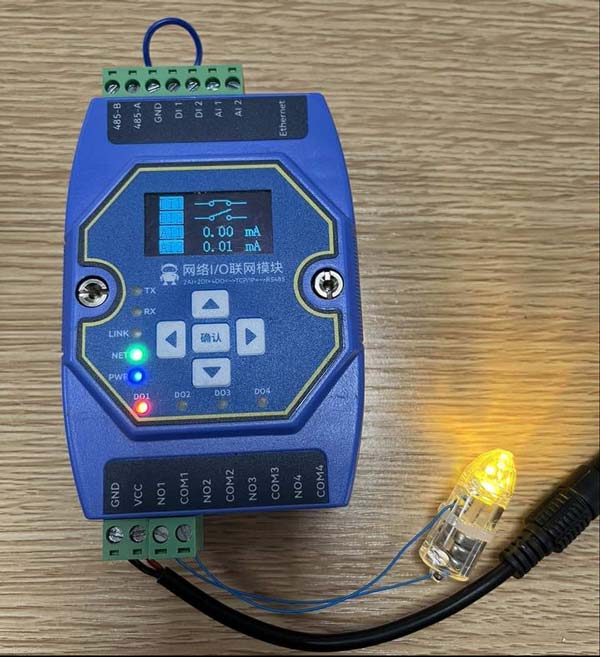

效果演示：將DI1導線接通，DI1輸入（我們設備輸入是下拉電壓，所以DI1輸入時，我們設備產生的是一個下降沿），可看到DO1產生變化，小燈泡變成亮起狀態，如圖所示：
將DI1導線斷開，DI1無輸入（我們設備輸入是下拉電壓，所以DI1輸入斷開時，我們設備產生的是一個上升沿），可看到DO1不產生變化，小燈泡繼續亮起狀態，如圖所示：
繼續將導線接通，DI1輸入，設備上的DO1是產生變化，所以可發現DO1只受下降沿觸發所控制。

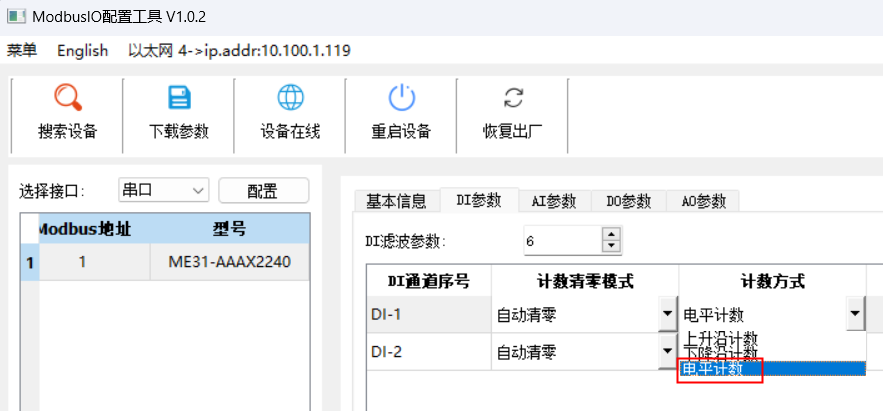

使用上位機在DI參數將DI1的計數方式設置為電平沿計數（電平計數=觸發模式中的雙邊觸發），如圖所示：
將DO1的工作模式設置為觸發翻轉模式，將DO跟隨源設置為DI1，如圖所示：
效果演示：將DI1導線接通，DI1輸入（我們設備輸入是下拉電壓，所以DI1輸入時，我們設備產生的是一個下降沿），可看到DO1產生變化，小燈泡亮起，如圖所示：
將DI1導線斷開，DI1無輸入（我們設備輸入是下拉電壓，所以DI1輸入斷開時，我們設備產生的是一個上升沿），可看到DO1產生變化，小燈泡變成熄滅狀態，如圖所示：
繼續將導線接通，DI1輸入，設備上的DO1產生變化的，所以可發現DO1既受到上升沿觸發也受到下降沿觸發控制，也就是所說的雙邊觸發。

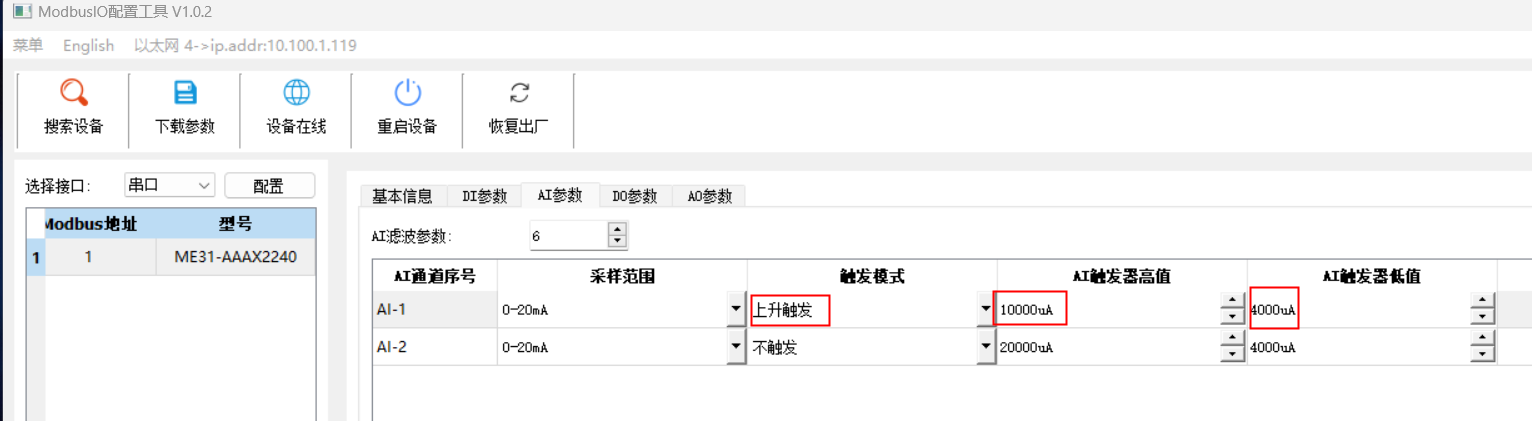

使用上位機在AI參數處將AI1的觸發模式設置為上升觸發，將AI觸發器高值（AI輸入超過此設置值，會產生一個上升觸發信號）設置為10000uA，AI觸發器低值設置為4000uA，如圖所示：

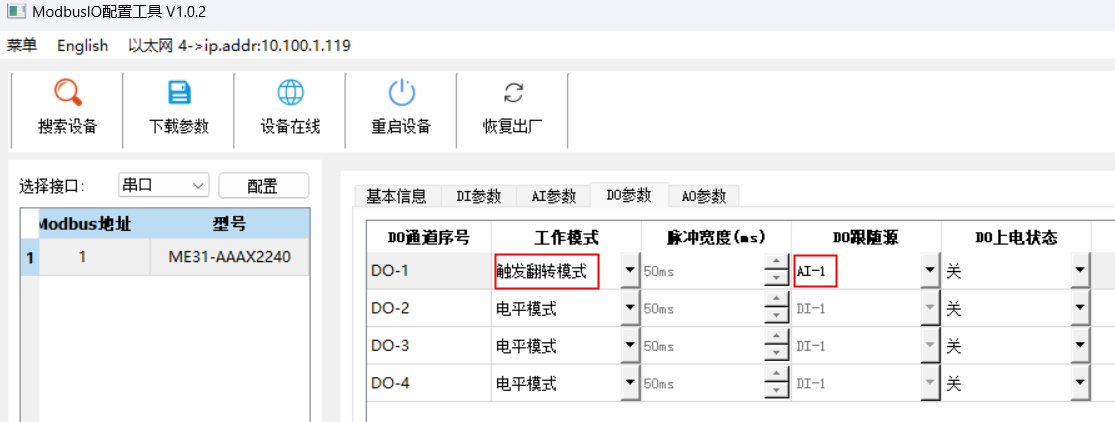

DO參數處設置DO1的工作模式為觸發翻轉模式，將DO跟隨源設置為AI1，如圖所示：

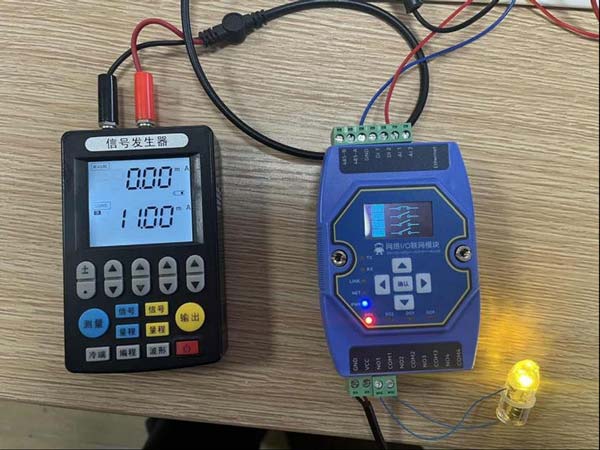

效果演示：使用信號發生器輸出11000uA（此值高于AI觸發器高值，產生上升觸發信號），可看到DO1閉合，小燈泡亮起，如圖所示：

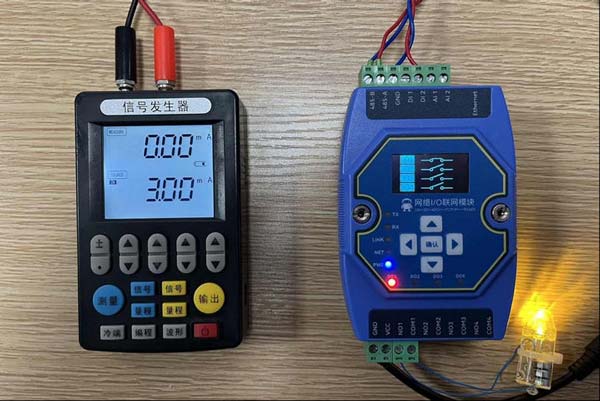

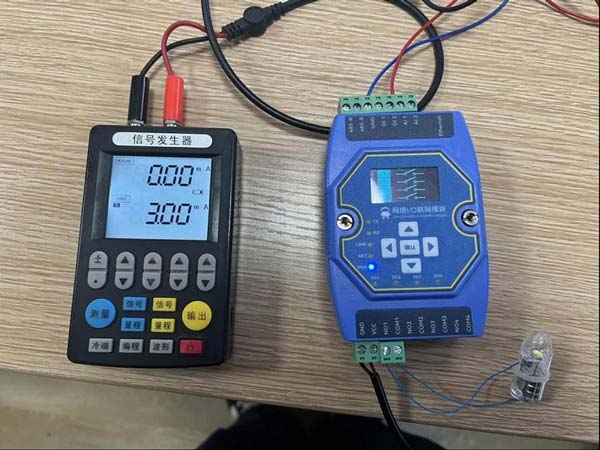

使用信號發生器輸出3000uA，可看到DO1無變化，小燈泡還是亮起狀態，如圖所示：

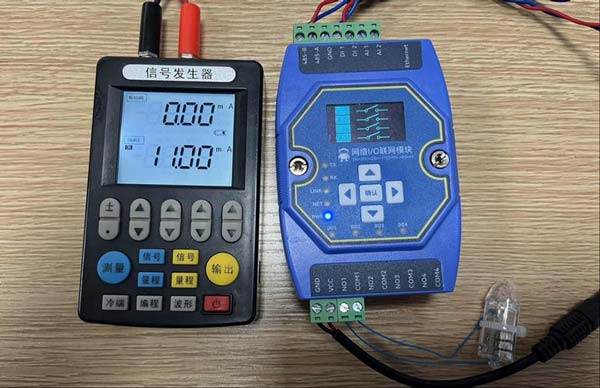

繼續使用信號發生器輸出11000uA，可看到DO1斷開，小燈泡熄滅，所以可發現DO1只受到上升觸發控制。
注：上升觸發需要低于AI觸發器低值之后，再高于AI觸發器高值，AI的上升觸發信號才會被觸發。
使用上位機在AI參數處將AI1的觸發模式設置為下降觸發，將AI觸發器高值設置為10000uA，AI觸發器低值設置為4000uA（（AI輸入低于此設置值，會產生一個下降觸發信號）），如圖所示：
DO參數處設置DO1的工作模式為觸發翻轉模式，將DO跟隨源設置為AI1，如圖所示：
效果演示：使用信號發生器輸出11000uA，可看到DO1無變化，小燈泡熄滅狀態，如圖所示：
使用信號發生器輸出3000uA（此值低于AI觸發器高值，產生下降觸發信號），可看到DO1產生變化，小燈泡變成亮起狀態，如圖所示：
繼續使用信號發生器輸出11000uA，可看到DO1無變化，小燈泡保持亮起，所以可發現DO1只受到下降觸發控制。
注：下降觸發需要高于AI觸發器高值之后，再低于AI觸發器低值，AI的下降觸發信號才會被觸發。

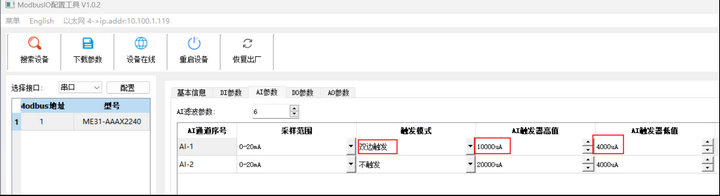

使用上位機在AI參數處將AI1的觸發模式設置為雙邊觸發，將AI觸發器高值設置為10000uA（AI輸入超過此設置值，產生上升觸發信號），AI觸發器低值設置為4000uA（（AI輸入低于此設置值，產生下降觸發信號）），如圖所示：
DO參數處設置DO1的工作模式為觸發翻轉模式，將DO跟隨源設置為AI1，如圖所示：
效果演示：使用信號發生器輸出11000uA（此值高于AI觸發器高值，產生上升觸發信號），可看到DO1產生變化，小燈泡亮起，如圖所示：
使用信號發生器輸出3000uA（此值低于AI觸發器高值，產生下降觸發信號），可看到DO1產生變化，小燈泡變成熄滅狀態，如圖所示：
繼續使用信號發生器輸出11000uA，可看到DO1產生變化，小燈泡亮起，所以可發現DO1既受到上升觸發控制也受到下降觸發控制。
注：上升觸發需要低于AI觸發器低值之后，再高于AI觸發器高值，AI的上升觸發信號才會被觸發；下降觸發需要高于AI觸發器高值之后，再低于AI觸發器低值，AI的下降觸發信號才會被觸發。
