在收到SC系列無線模塊脫機測試評估套件產品后，請首先訪問官網產品中心欄目搜索下載相關教程資料，網址為：http://twohalves.cn/product/Kit.html。

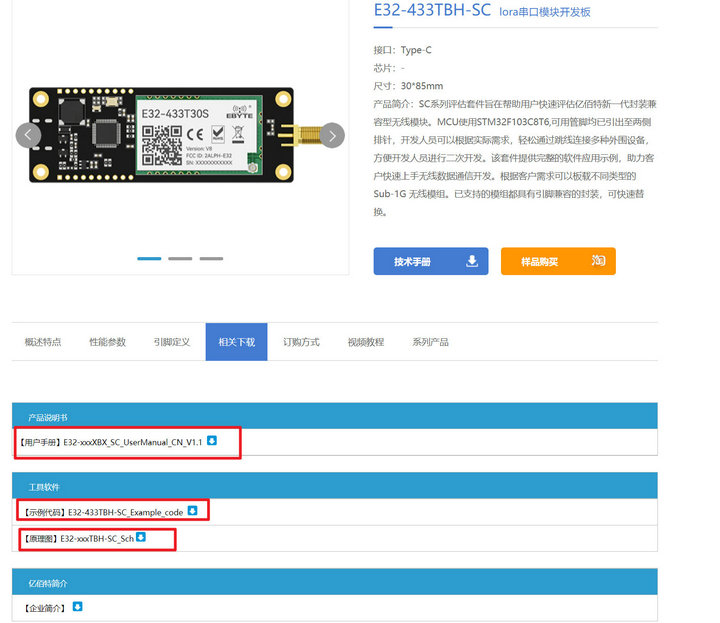

在頁面右上角輸入關鍵字‘E32-433TBH-SC’進行搜索，點擊相應鏈接進行下載，如圖1所示。請確保所有相關資料已成功下載。
圖1

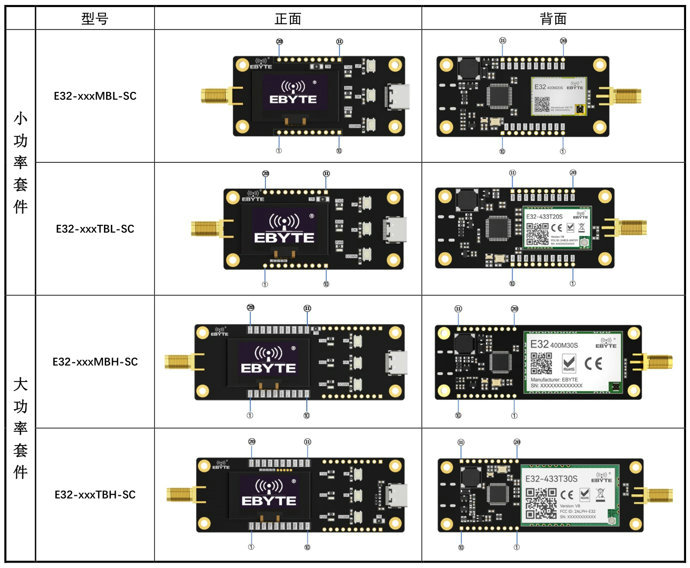

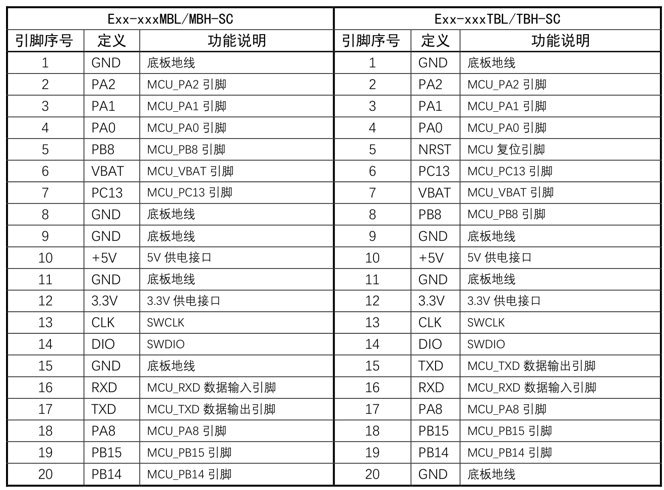

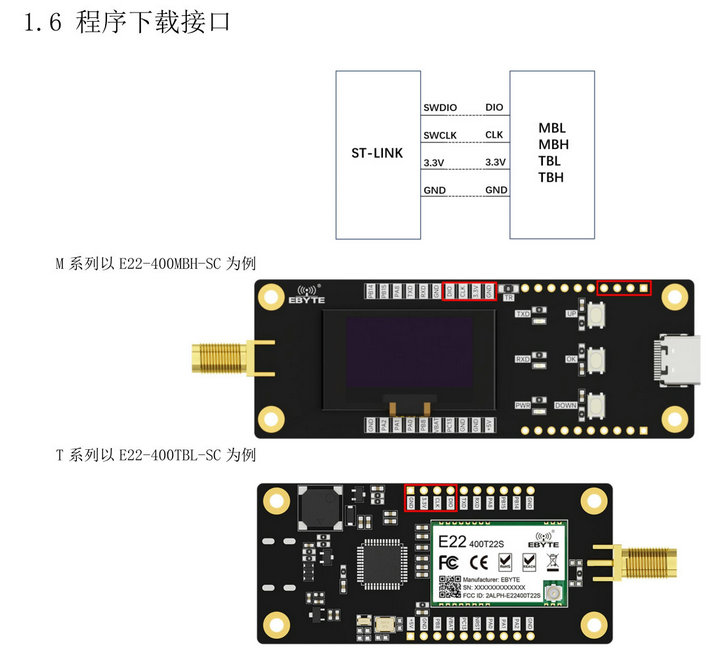

打開下載的文件【用戶手冊】，在【用戶手冊】的第一章中，提供了產品的簡要介紹、引腳定義以及固件燒錄相關說明，具體內容可參見圖2、圖3和圖4，旨在幫助客戶進行二次開發。該手冊還詳細描述了評估測試套件模組的功能概述以及代碼結構目錄，供客戶參考和使用。
圖2
圖3
圖4

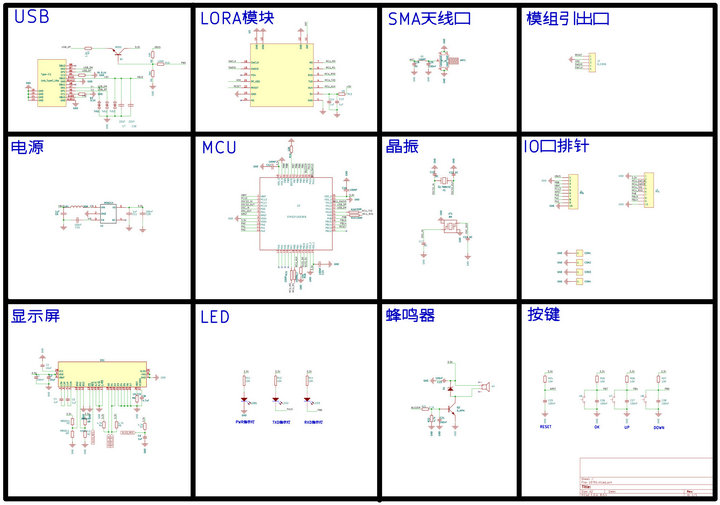

原理圖如圖5所示，此處僅為示例圖片，詳細內容請參見官方下載的PDF文件。示例代碼將在本文第三章中進行介紹，本文不再贅述
圖5
首先，需要準備以下設備：兩個 E32-433TBH-SC 模塊以及兩條 Type-C 充電線。配置過程如下：
1、將兩個模塊分別連接至充電線，模塊進去初始化。
2、初始化之后，模塊會進入 EBYTE 圖標頁面。

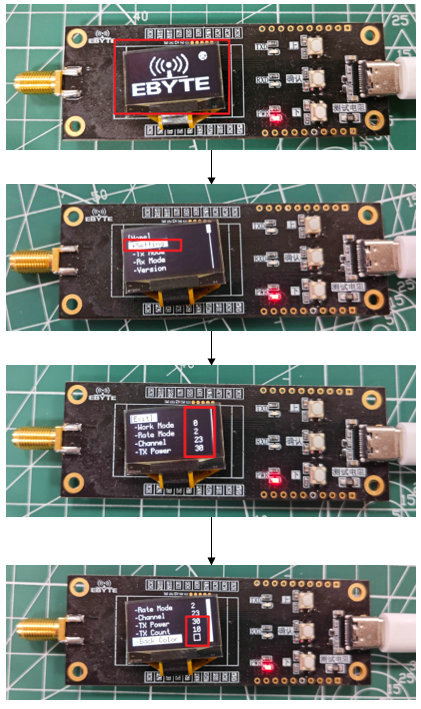

3、按照圖7所示步驟，進入配置模式。
4、在配置模式中，確保兩個模塊的參數設置相同，因為只有參數配置一致，兩個模塊才能正常通信。
5、這里配置的是lora模塊的默認參數。
圖7

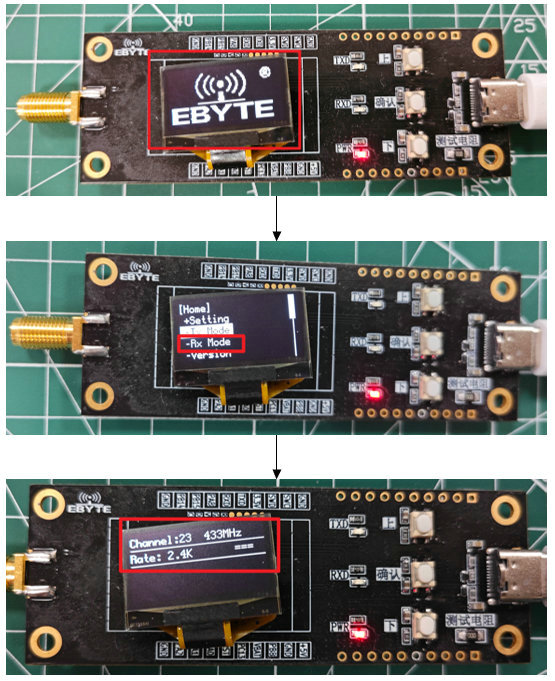

6、選擇其中一個模塊作為接收模塊。根據圖8所示的操作，將該模塊設置為接收狀態，準備接收數據。
圖8

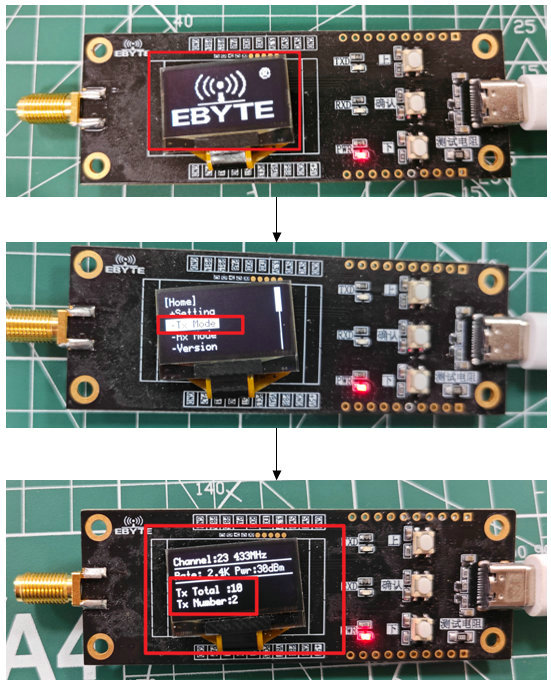

7、對剩下的模塊進行配置，將其設置為發送模式。根據圖9所示的操作，確保該模塊進入發送狀態，準備發送數據。在發送界面，“Tx Total”代表總共要發送10個字節的數據，而“Tx Number:2”代表發送的內容為數字2。
圖9

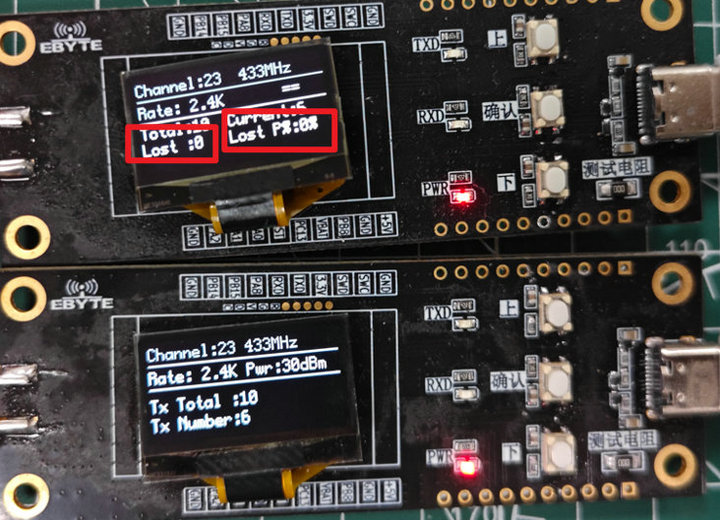

8、最后實現兩個模塊之間的簡單傳輸功能，如圖10所示，圖片所示也有丟包顯示，“Lost”代表丟失的個數，“Lost P%”代表丟失率。
圖10

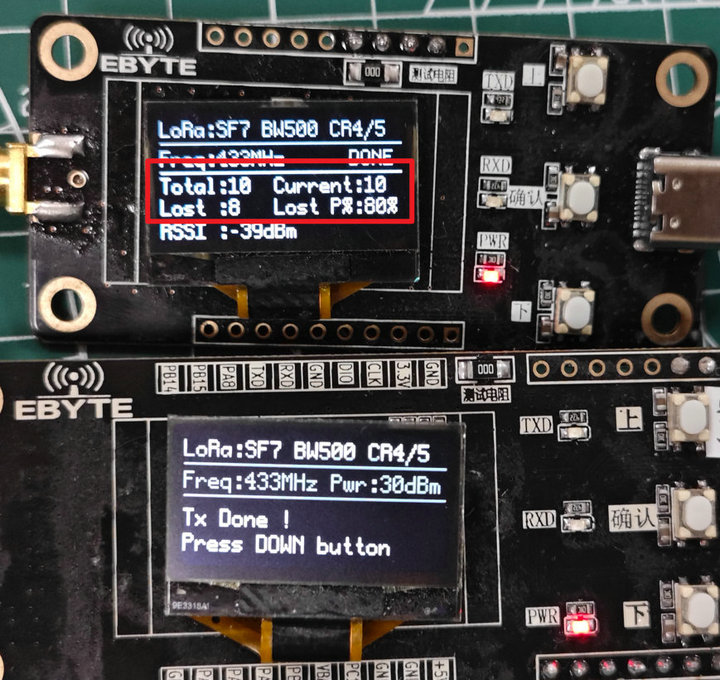

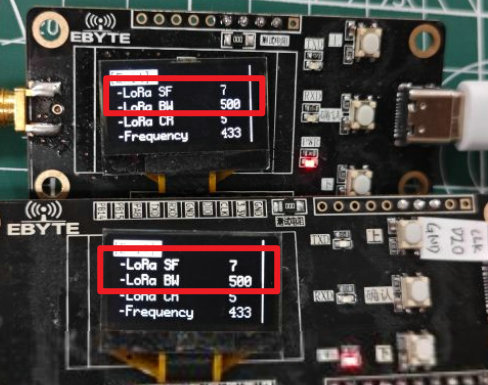

丟包問題及其解決方案：對于M系列LORA模塊，本次使用一個E22-400MBL-SC模塊和一個E22-400MBH-SC模塊進行傳輸，當兩個模塊配置為入下圖11所示，LoRa SF為7，LoRa BW為500。再返回，一個設置為接收模式，一個設置為發送模式，但是會出現丟包嚴重的問題，如圖12所示。
丟包問題解決的方案是：把LoRa BW調低一個擋位，把LoRa BW設置為250。如果遇到丟包嚴重就嘗試修改LoRa SF和LoRa BW的參數，具體原因分析如下。
圖11
圖12
在LoRa通信中，SF（Spreading Factor）和SW（Signal Bandwidth）是兩個影響信號傳播特性的關鍵參數，它們之間有一定的關系：
Spreading Factor (SF)：擴頻因子，通常為7到12之間的整數。SF決定了信號在同一帶寬下的擴展比例，也就是說，一個LoRa符號所需的時間（符號持續時間）會隨著SF的增大而增加。較高的SF（例如SF12）會使信號傳播得更遠，但也會降低數據速率，增加傳輸時間；較低的SF（例如SF7）則可以提高數據速率，但傳輸距離會較短。
Signal Bandwidth (SW)：信號帶寬，LoRa的典型帶寬為125 kHz、250 kHz和500 kHz。帶寬影響著信號的傳播速率，帶寬越大，數據速率越高，同時傳輸距離會縮短。帶寬與SF一起決定了數據速率以及覆蓋范圍。
在一定的帶寬（SW）下，增大SF會使數據速率下降、傳播距離增加。因此，在需要遠距離通信的場景中，通常會使用較高的SF，但這會增加功耗并降低吞吐量。
在較大的SW下，即使SF不變，數據速率也會增大，傳播距離則會減少。因此，應用需要根據實際需求在SF和SW之間取得平衡。
簡單總結就是：SF越大，傳播距離越遠，數據速率越低；SW越大，數據速率越高，傳播距離越短。
