在電子元件中，沒有上拉電阻和下拉電阻等物理電阻。之所以這樣稱呼它們，是因?yàn)樗鼈兪歉鶕?jù)使用電阻的不同場景來定義的，它們的本質仍然是電阻。
常用于偏置數字門的輸入，以防止它們在沒有輸入時隨機浮動。當你使用它們時，你會得到一個穩定的“高”或“低”狀態。相反，如果沒有發生這種情況，則引腳上沒有連接，程序讀取高阻抗的“浮動”狀態。

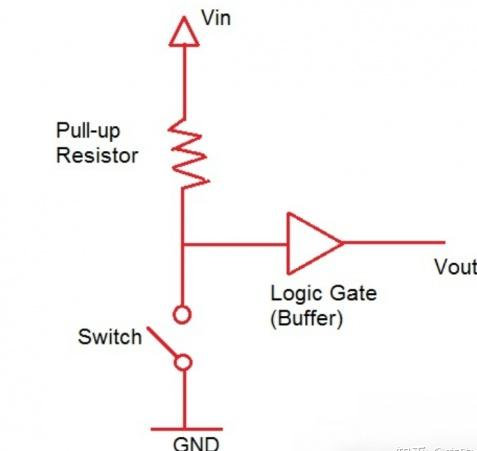

上拉電阻的定義：通過電阻將不確定的信號連接到VCC電源，并將其固定在高電平。功能：向上拉動將電流注入器件；灌電流；當帶有上拉電阻器的IO端口設置為輸入狀態時，其正常狀態為高電平，如下圖。
圖1

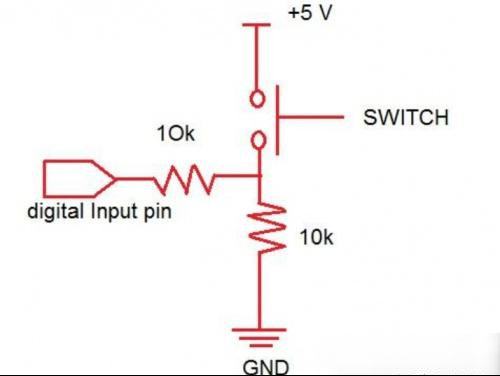

同理，下拉電阻的定義：通過電阻將某個信號線連接到固定的低電平GND，以將其空閑狀態保持在低電平。功能：下拉是從器件輸出電源；拉電流。當帶有下拉電阻的IO端口設置為輸入狀態時，其正常狀態為低，如下圖。
圖2
上拉電阻和下拉電阻2者共同的作用是：避免電壓的“懸浮”，造成電路的不穩定。

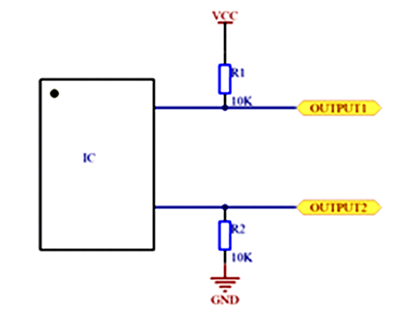

如下圖所示，R1為上拉電阻，R2為下拉電阻。當R1的電阻在數百K時，它可以向信號線提供非常小的負載電流，負載電容器的充電相對較慢。在這一點上，電阻被稱為弱上拉。
同樣，如果下拉電阻很大，下拉速度相對較慢，此時的電阻稱為弱下拉。如果上拉和下拉電平可以為芯片提供大電流，則此時的電阻稱為強上拉或強下拉
圖3
1、提高輸出的高電平：當TTL電路驅動COMS電路時，當TTL電路的輸出電平低于COMS電路的最低高電平（通常為3.5V）時，必須在TTL的輸出端連接上拉電阻，以提高輸出值的輸出電平。
2、OC（集電極開路，TTL）門電路必須加上拉電阻，才能使用，因?yàn)楣茏記]有電源就不能輸出高電平了。
3、為了提高輸出引腳的驅動能力，一些MCU通常在引腳上使用上拉電阻。
4、在COMS芯片上，為了避免靜電造成的損壞，不用的管腳不能懸空，通常，連接上拉電阻以降低輸入阻抗并提供放電路徑。同時，當引腳懸空時，相對容易接受外部電磁干擾（MOS器件具有高輸入阻抗，非常容易受到外部干擾）。
5、芯片的管腳加上拉電阻來提高輸出電平，從而提高芯片輸入信號的噪聲容限增強抗干擾能力。
6、提高總線的抗電磁干擾能力。管腳懸空就比較容易接受外界的電磁干擾。
7、長線傳輸中電阻不匹配容易引起反射波干擾，加上下拉電阻是電阻匹配，有效的抑制反射波干擾。

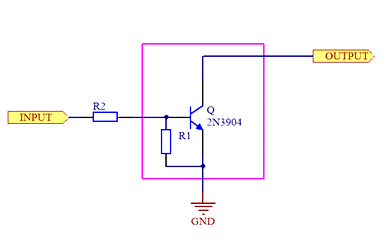

所謂OC門就是Open Collector，集電極開路，如下圖所示：
圖4
所謂OD門就是Open Drain，漏極開路，如下圖所示。
圖5
因此，OCOC門是針對三極管來設計的，而OD門是為MOS管設計的。從OC門和OD電路可以看出，如果輸入電平為H，則輸出電平為L。如果輸入電平為L，則輸出電平處于不穩定狀態，即處于易受外部干擾影響的高阻抗?fàn)顟B(tài)。

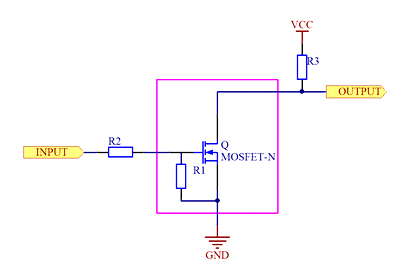

OC門和OD門不具備輸出高電平的能力。此時，如果在集電極或漏極上增加上拉電阻，如下圖所示：
圖6
如果輸入處于高電平，則輸出保持低電平；如果輸出低，則輸出電平為VCC。此時，OC門和OD門具有輸出高電平和低電平的功能，這些電平被固定的鉗位到VCC或GND。
1、從節約功耗及芯片的灌電流能力考慮應當足夠大；電阻大，電流小。
2、從確保足夠的驅動電流考慮應當足夠??；電阻小，電流大。
3、對于高速電路，過大的上拉電阻可能邊沿變平緩。
綜合考慮以上三點,通常在1k到10k之間選取。對下拉電阻也有類似道理。
4、低功耗狀態 上拉下拉使用注意;帶上拉或者下拉的IO口，在低功耗狀態，或者配置使用的常態時，應根據IO口的狀態進行相關的設置。
如果IO端口處理不當，功耗就會被偷偷竊取。通常，IO內部或外部都有上拉和下拉電阻。例如，如果IO端口有一個10KΩ的上拉電阻，將引腳拉到3.3V，但當MCU切換到低功耗模式時，該IO端口被設置為低電平。根據歐姆定律，該引腳消耗3.3V/10K=0.33mA電流。如果有四個或五個這樣的IO端口，則會損失幾毫安。因此，在實現低功耗之前，有必要逐一檢查每個IO端口的狀態：
如果此IO口帶上拉，請?jiān)O(shè)置為高電平輸出或者高阻態輸入;
如果此IO口帶下拉，請?jiān)O(shè)置為低電平輸出或者高阻態輸入;
總的來說，不要把上好的電流浪費在產生熱量的功能上。
IO端口上下拉電阻的功耗相對明顯，不太明顯的因素：IO端口連接到外部IC時的功耗。如果IO端口具有內置上拉，但連接到IO的IC引腳具有內置下拉，則無論該引腳的輸出電平如何，都不可避免地會產生一定量的功耗。所以，如果你遇到這樣的情況，第一步是閱讀外圍IC的手冊，確定這個引腳的狀態并有一個清晰的認識；在使MCU進入睡眠狀態之前，請?jiān)O(shè)置MCU IO端口的上/下模式和I/O狀態，以確保不消耗電源。
上拉電阻連接到電源，下拉電阻連接到GND。在選擇電阻時，有必要考慮電阻本身造成的損耗。例如，在按鈕電路中，10K的電阻可以滿足條件，20K的電阻也可以滿足條件。然而，當電阻設置為20k時，電阻消耗的能量較低。在需要待機的電路中，有必要嚴格控制上拉和下拉電阻的值。
驅動能力的大小和提供的電流有關系。例如，在OC和OD門電路中，如果上拉電阻太大，當輸出為高時，它將無法為下一級提供大電流。如下圖所示，LED正常工作需要5-10mA的電流。如果電阻太大，LED燈將無法點亮。因此，必須根據LED燈的電流和電壓來選擇上拉電阻。
在IIC的總線上需要增加上拉電阻，如果上拉電阻太大，則會減慢信號從低電平轉換到高電平的時間，減慢上升沿并影響信號上升速率。
總結：
根據上文，對于上拉電阻，需要使用至少比輸入引腳阻抗值小十倍的電阻器。對于工作電壓為5V的邏輯器件，典型的上拉電阻值應在1-5kΩ之間。另一方面，開關和電阻傳感器的典型上拉電阻值應在1-10kΩ之間。對于下拉電阻器，其電阻應始終大于邏輯電路的阻抗。否則，過大的電流將導致電壓下降太多，引腳上的輸入電壓將保持在恒定的邏輯低值（無論開關是打開還是關閉）。
