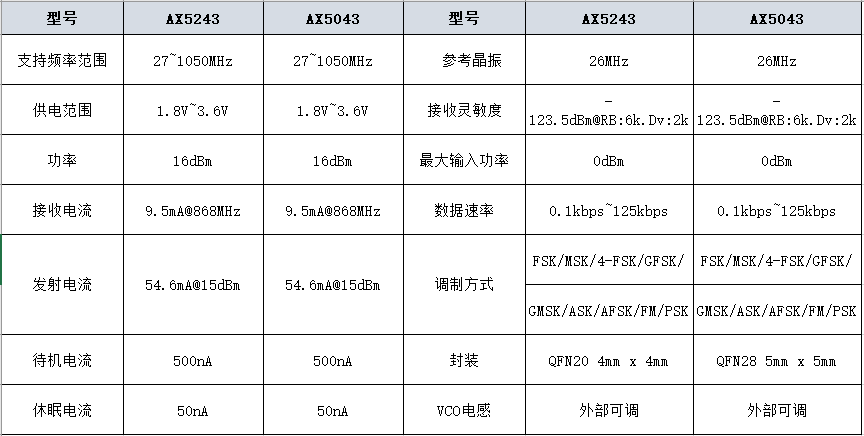

成都億佰特電子科技有限公司是一家致力于自主研發和客戶定制需求的創新型公司，基于AX5243、AX5043芯片方案推出的窄帶傳輸無線模塊產品，針對不同的客戶需求和通信距離選擇，開發出了一系列包括不同封裝、不同頻段、不同接口形式和不同功率等級的相關產品，同時還支持根據客戶需求進行全方位定制。對于AX5243、AX5043兩種芯片的方案做了以下參數對比。

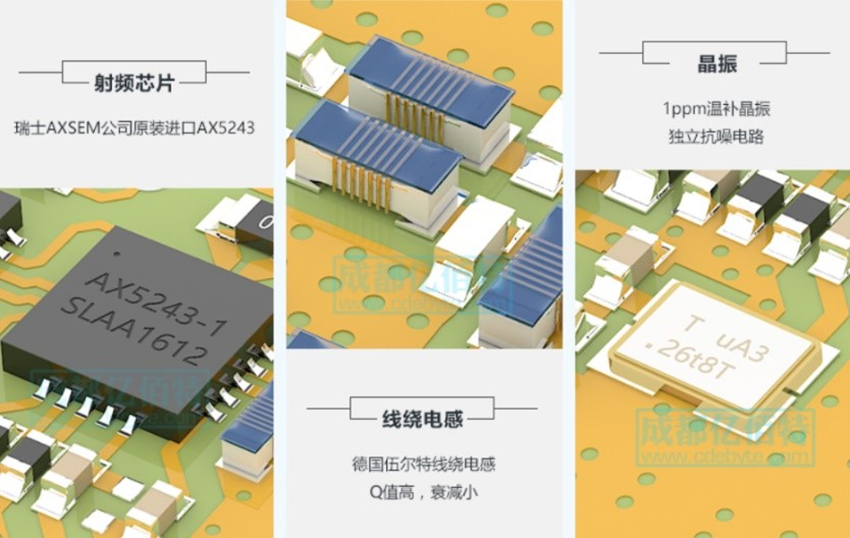

根據以上兩款芯片具體參數對比分析來看，AX5243與AX5043除了封裝不同，其他性能基本相同，但是從成都億佰特電子科技有限公司通過實際產品研發及客戶反饋來看，相關參數還是有一些出入的，以E31(230T17D)為例，該無線模塊產品工作在225MHz~237.6MHz(默認230MHz)，實際輸出功率為17dBm以上，無線模塊具有非常優秀的-122dBm(帶寬6kHz，頻偏2kHz，空速1.2kbps)接收靈敏度，雖然該無線模塊內置了單片機，但是依然擁有64mA發射電流，11mA接收電流，4uA休眠電流。其采用外置VCO高Q值低損耗高頻線繞電感進行調諧和1ppm高精度擁有溫度適應性強的有源晶振，增強了無線模塊通信頻率的穩定性，使其應用在環境復雜的工業環境也依然游刃有余。
AX5243芯片和AX5043芯片模塊的性能基本一致，但AX5243模塊體積更小集成度更高適合于小型緊湊型方案設計中；同時實際產品設計發現，AX5243功率更高，靈敏度更好，發射效率更高等優勢；同時由于AX5243無線模塊逐漸打入市場，AX5043無線模塊開始被淘汰，在批量生產中可能存在停產的風險。

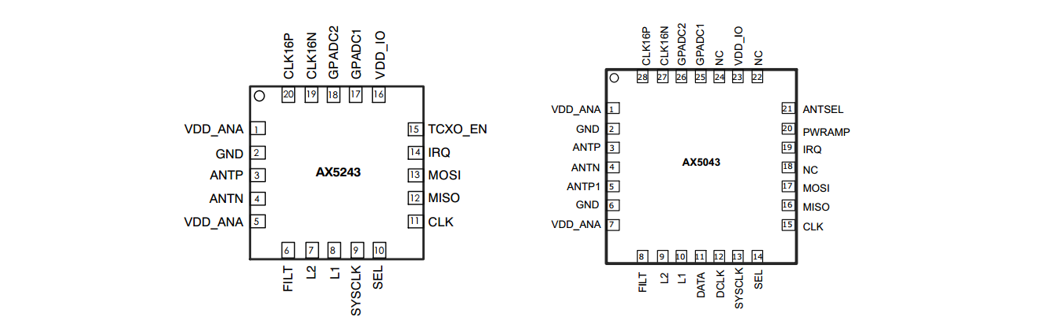

AX5043模塊相比AX5243增加了ANTP1單天線輸出引腳，該引腳理論效率與ANTP和ANTN相同，DATA、DCLK為時鐘數據輸出腳，PWRAMP為功率放大器控制輸出腳，ANTSEL為分集天線選擇輸出腳，以上引腳用作通用IO口時需要上拉65K電阻。
二、 ?AX5243芯片方案無線模塊設計

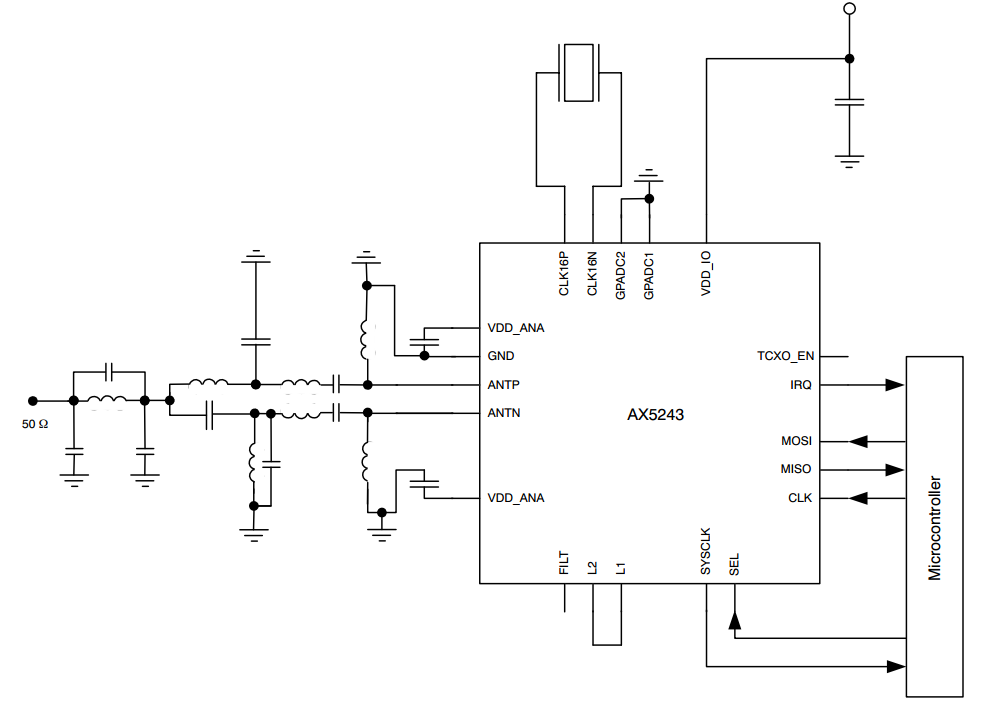

AX5243模塊是一款超低功耗窄帶CMOS收發芯片，內部調制器和解調器完全集成在RF前端，內部數據處理由靈活的SPI接口通信控制器實現，AX5243無線模塊各種參數特點表明非常適合集成在各類電池供電方案中，其片上穩壓器系統為VDD_IO的內部電路建立穩定的電源電壓，
VDD_ANA用于片內PA所用電源的外部去耦，為了將接收器頻率與載波信號同步，可以使用電容組來進行調整振蕩器頻率，官方推薦方法是采用高分辨率RF頻率生成子系統和自動頻率控制來實現頻率同步。AX5243無線模塊內部集成有復位模塊，外部通過SPI_SEL引腳設置高電平100ns以上，然后通過相關寄存器對其進行操作復位。還可以使用外部濾波器和外部VCO或帶有外部電感的內部VCO來穩定其頻率。
