這里接前一章節迪文串口屏基礎GUI開發流程案例，繼續迪文屏的開發，前章主要講串口屏基礎GUI開發流程，此章節開始講迪文MODBUS協議棧的使用方法。

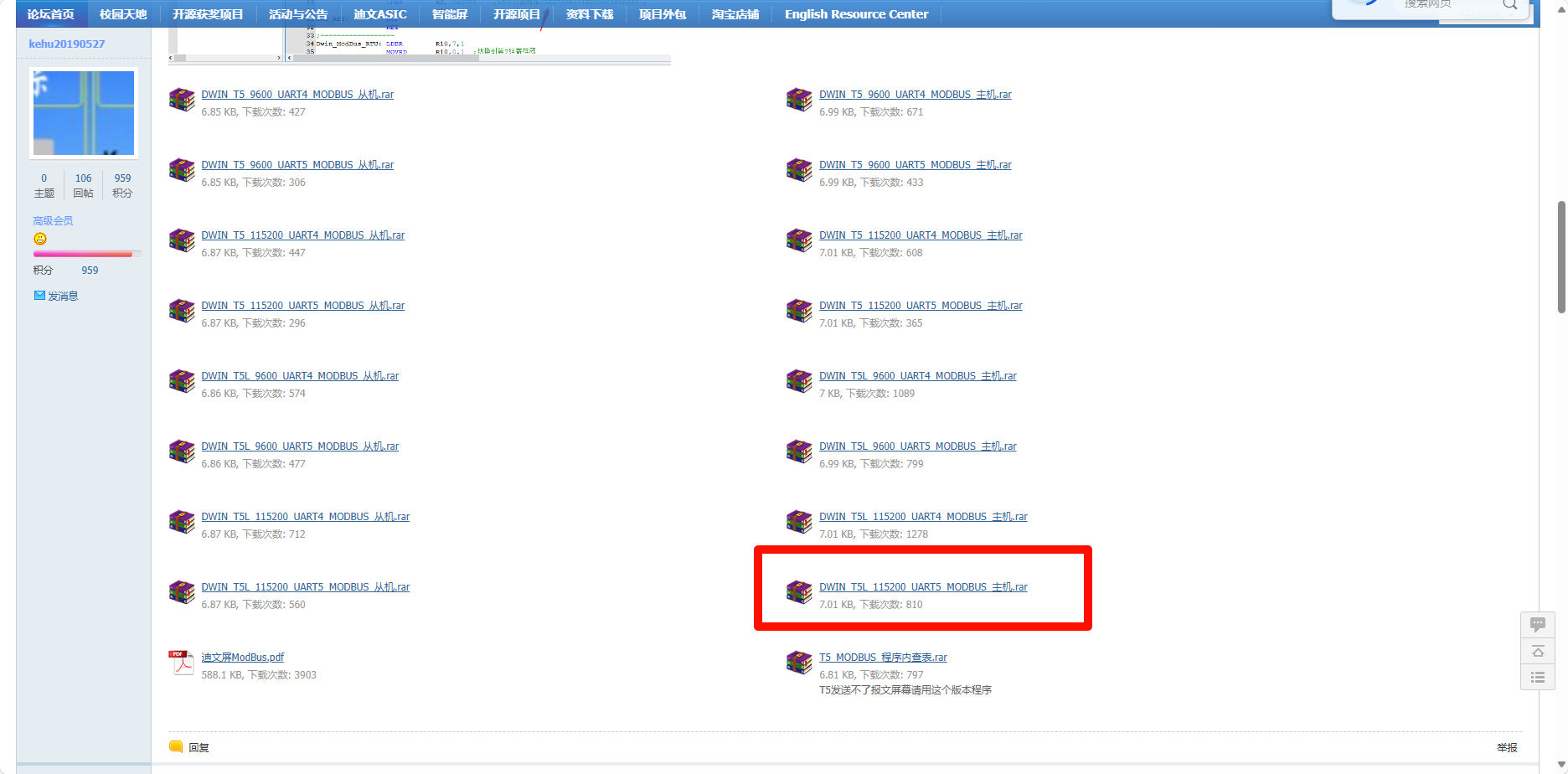

1、MODBUS協議棧獲取，首先在迪文官方論壇上獲取MODBUS協議棧的OS程序，官方提供了眾多不同的歷程，是通過組合不同的串口接口及串口波特率等組合方式配合協議棧完成的，此處選擇的是基于UART5-485/115200波特率的示例程序。

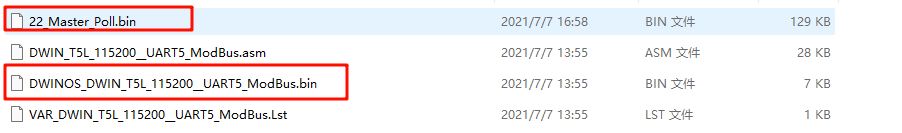

將其下載下來后，解壓目錄包含如下文件

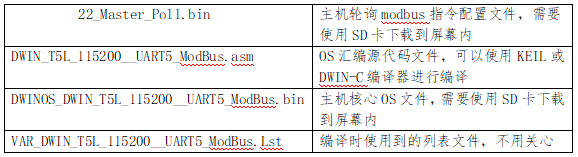

文件作用解析如下：
我們需要用到的僅有兩個bin文件，將DWINOS-xx.bin和22_xx.bin放入SD卡中的DWIN_SET目錄下，屏幕斷電，插入SD卡后再上電，即可看到屏幕開始更新SD卡中的內容。

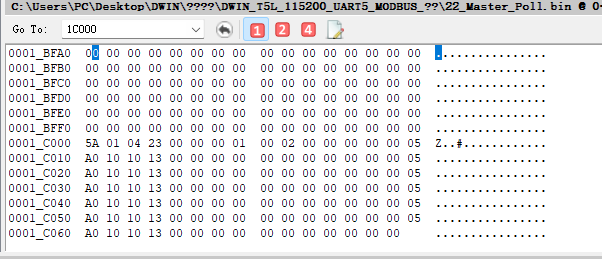

2、22文件內有兩天默認的指令用于測試，使用能夠查看BIN文件的工具，官方有推薦其他工具，各位也可以選擇自己熟悉的工具，只要能夠編輯bin文件即可，在這里我選擇已經安裝好的J-Flash軟件打開，將22_Master_Poll.bin 拖入J-Flash軟件，在頂部將其定位到0X1C000位置處可以看到如下數據：

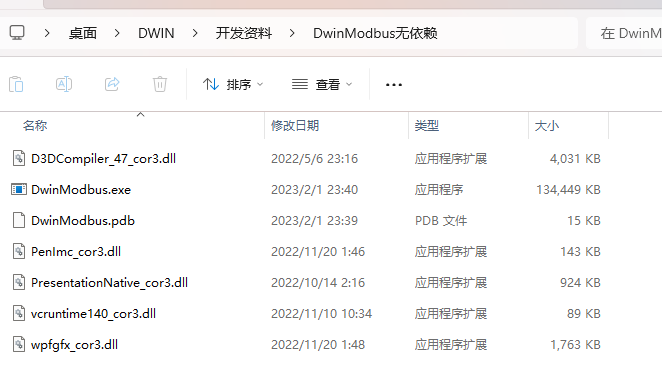

剛開始可能看不懂代表的具體意思，迪文論壇上有人自制了22文件的圖形化編輯工具，有需要.net環境版本的，也有不需要環境直接運行的，區別就是用.net環境的會比不需要環境的壓縮包更小，為了省掉不必要的麻煩，在這里選了不依賴.net環境的下載，下載后內容如下

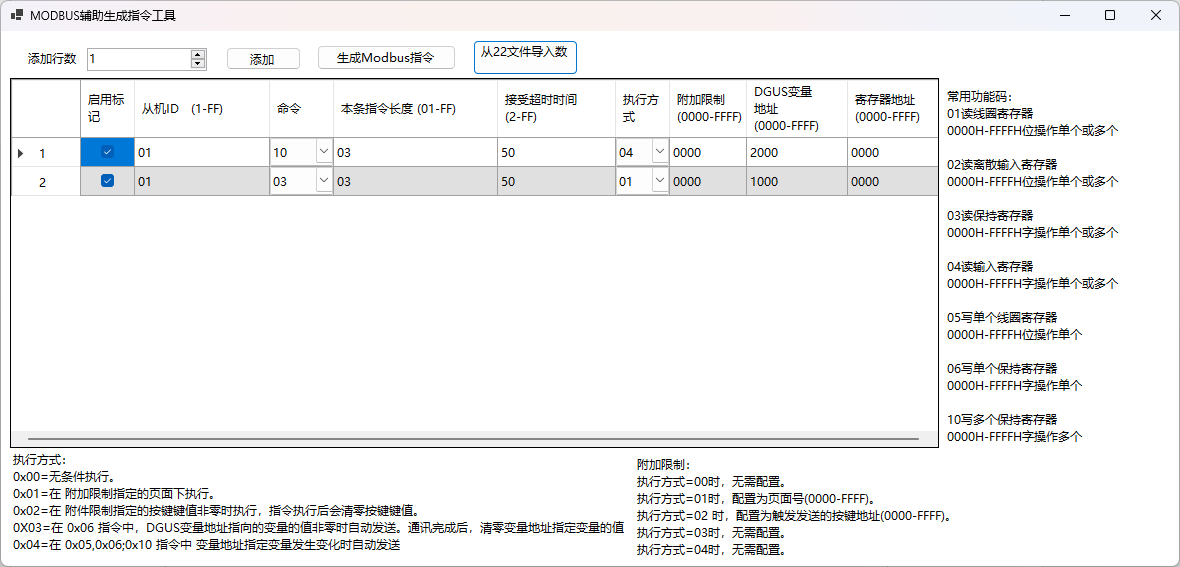

3、雙擊DwinModbus.exe即可正常打開，打開后選擇從22文件導入數據即可看到每條指令分別代表什么意思。

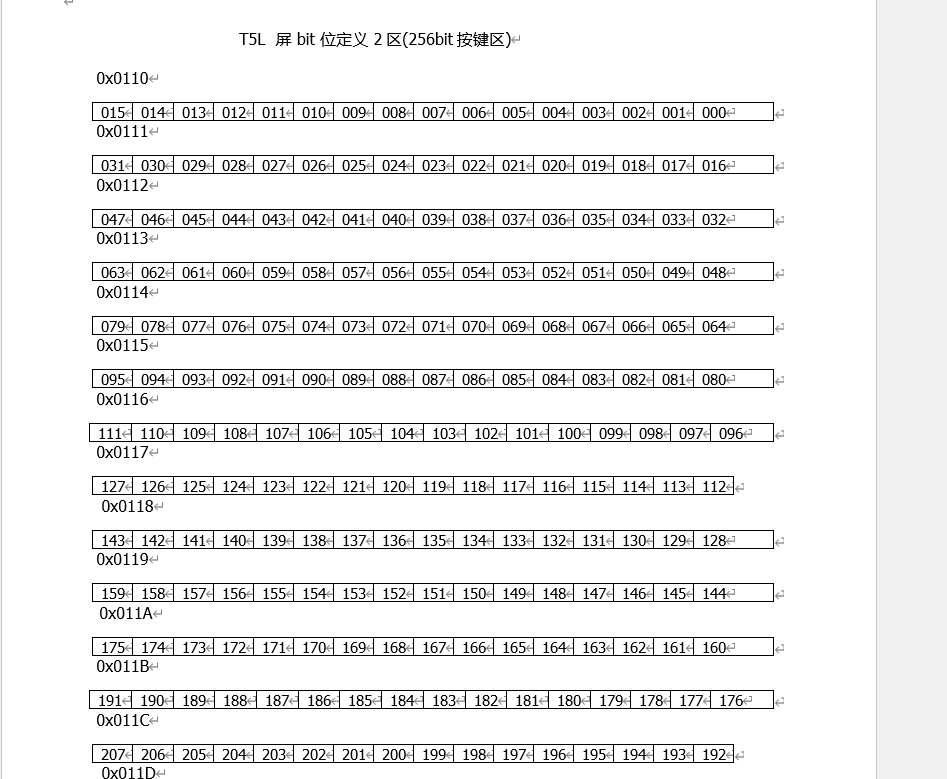

在這里按屏幕提示正常按需求添加MODBUS指令即可，但需要注意的是，部分功能碼對GUI界面的變量地址做出了要求，例如使用05碼控制單個線圈，官方在手冊中對位定義做出了要求，變量地址必須在0X0110到0X011F之間，每個變量分為16bit，最多256個bit位。對其他的部分功能碼也有相關的限制，需要查手冊或論壇以及詢問技術支持。

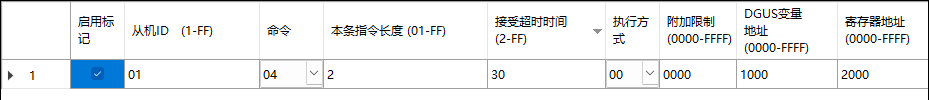

按要求，需要讀取modbus從機數據并將其顯示到頁面上，假設從機modbus地址為1，數據位于輸入寄存器2000號地址，浮點型，兩個寄存器數據表示一個浮點數，將其讀取出來后顯示到GUI的1000變量地址上，則在圖形化22配置工具上應輸入如下指令 ：
(1) 啟用標記：在命令的開頭必須是0X5A代表本條MODBUS指令被啟用，其余數據代表不起用；
(2) 從機ID：從機MODBUS地址；
(3) 命令：MODBUS功能碼；
(4) 本條指令長度:要從目標寄存器開始讀取多少個寄存器數量；
(5) 接收超時時間:主機發出消息后等待從機的響應時間，從解釋來看，是16進制，單位是ms；
(6) 執行方式:可以選擇附加條件的執行，具體可以查看軟件上的注釋，這里選擇00即是無條件執行；
(7) 附加限制:指的在開啟附加條件時根據此條件進行發送；
(8) DGUS變量地址:指的是GUI上用戶設置的用于顯示數據的變量地址，也就是前文中設置的數據顯示地址；
(9) 寄存器地址:讀取從機的起始寄存器地址；

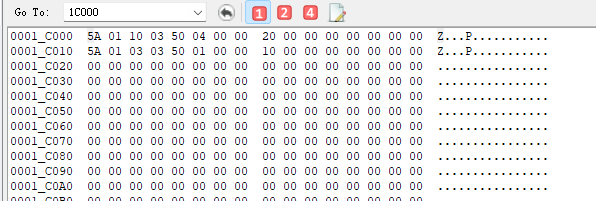

4、當配置完成后，點擊生成ModBus指令按鈕即可導出設置的modbus命令集，但注意，這個軟件有bug，生成的指令對齊格式不對，無法直接使用，可以看到在默認的22文件中，兩條指令之間即5A開頭之間是相差了16個字節的，但使用這個軟件進行多指令生成的時候可以看到是不一致的。
問了官方的圖形配置工具已經在做了，預計還要一段時間，建議各位使用這個工具的時候還是用來熟悉指令格式，自己手動修改bin文件。雖然軟件生成有問題，但加載是正常的，可以用來驗證手改bin的效果是否達到。

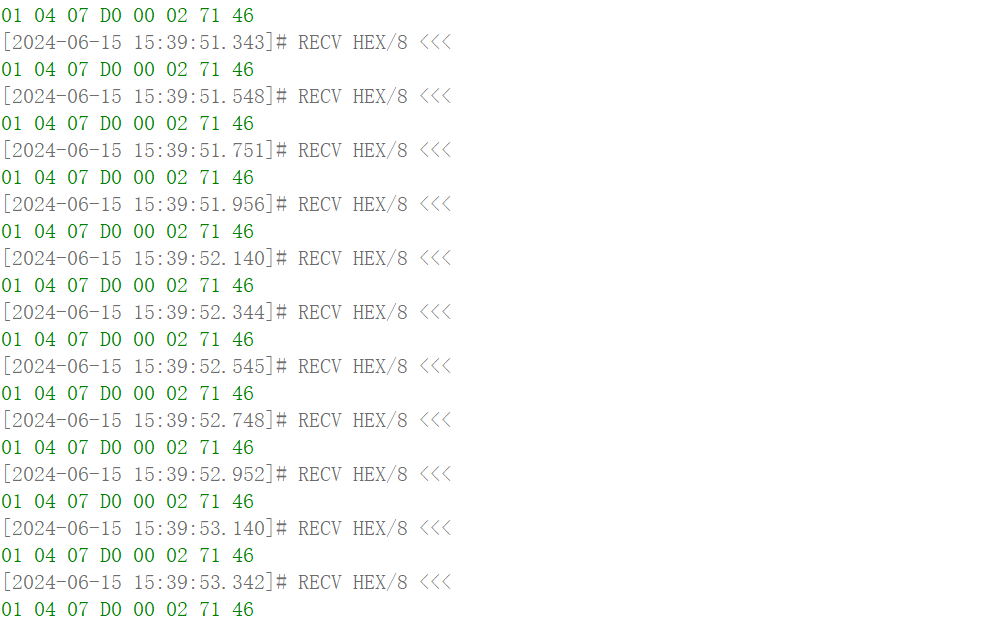

5、指令添加完成后，使用串口工具進行下載，即可在串口5上使用485轉換器接收到主機發出的MODBUS指令：

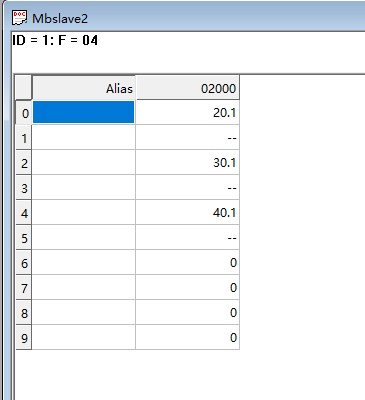

此時使用< Modbus Slave>模擬從機設備，建立如下寄存器：

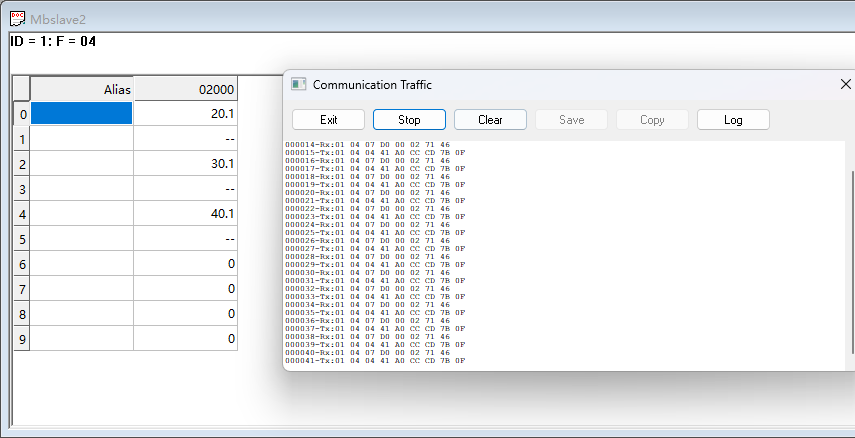

點擊上方的connect選擇好對應的串口參數，即可查看到主機與模擬器的交互過程。
此時，屏幕上的指定變量應當會顯示模擬器中的數據。
參考資料：
【分享】免配置22文件生成MODBUS主機參數工具 - Modbus通信開發 - 迪文科技論壇 - Powered by Discuz! (dwin.com.cn)
