在工業自動化領域，Modbus協議作為一種通用通信標準，被廣泛應用于設備之間的數據交換。它主要包含Modbus RTU（用于串行通信）和Modbus TCP（用于以太網通信）兩種協議。在一些應用場景中，需要將Modbus TCP數據轉換為Modbus RTU格式或者是將Modbus RTU格式轉換為Modbus TCP數據。本文將詳細介紹如何使用Node-RED這實現Modbus TCP到RTU的協議互轉。
Node-RED是一個基于Node.js的開源編程工具，它通過圖形化界面，讓用戶能夠通過拖拽節點來實現復雜的邏輯流處理。Node-RED支持多種協議，包括HTTP、MQTT、TCP/UDP等，同時也支持通過安裝額外的節點來擴展其功能，如Modbus協議的支持。這使得Node-RED成為快速搭建物聯網應用的理想選擇。

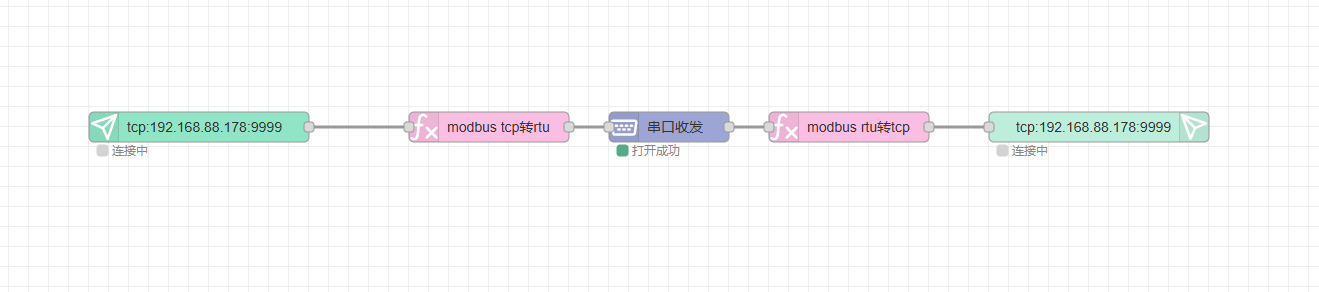

1．添加一個TCP客戶端，連接至對應服務器

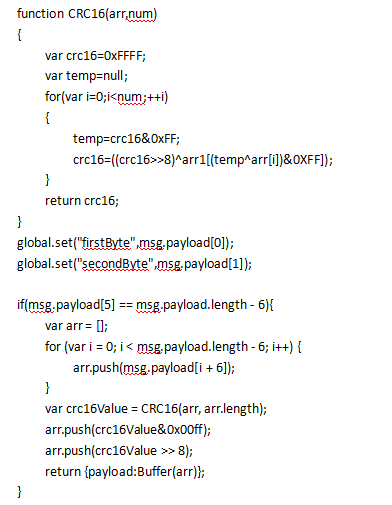

2．添加一個函數計算節點，輸入如下函數

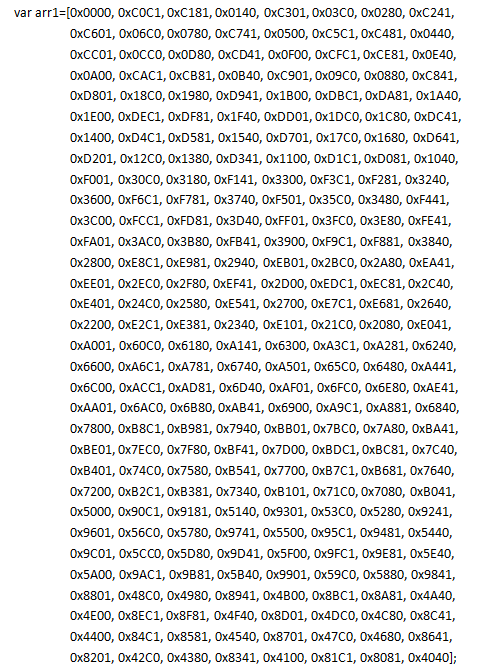

// Modbus crc計算

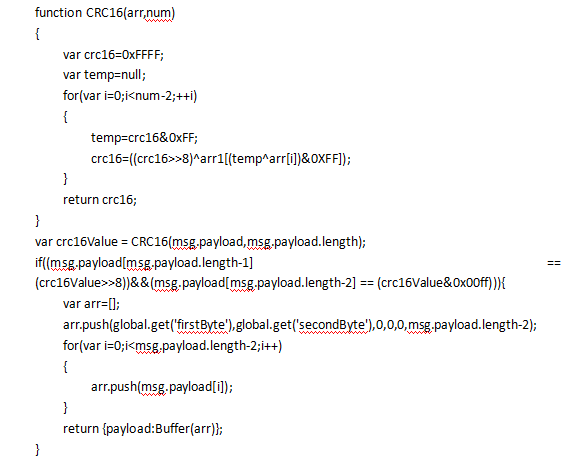

3．添加一個串口節點，串口連接設備，選擇對應串口設備，這樣就實現了ModBus TCP到RTU的數據轉換，如果需要實現ModBus RTU到TCP的數據轉換，同樣添加一個函數計算節點，輸入如下函數：

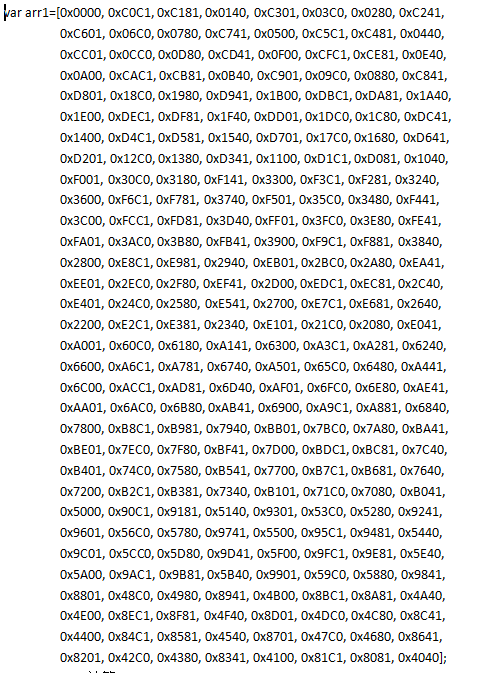

// Modbus crc計算
4．這樣就能實現ModBus RTU到TCP的轉換
5．最后添加一個TCP客戶端節點，連接到對應服務器，這樣就能實現數據轉換了
1．串口連接需要選擇對應串口參數，如串口波特率、數據位等參數設置；
2．TCP連接需要連接對應服務器；
通過上述步驟，我們利用Node-RED實現了Modbus TCP到RTU以及Modbus RTU到TCP的協議轉換。
