上期我們認識了電容和電感濾波，今天來了解π型濾波電路。
π型濾波是一種二階濾波器，可以去除不需要的諧波，減小直流電源中電流的脈動，使電流更加平滑。

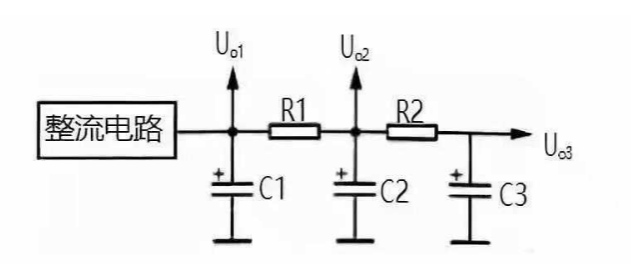

這是一個簡單的π型RC濾波電路。C1、C2和C3是三個濾波電容，R1和R2是濾波電阻，C1、R1和C2構成第一節π型的RC濾波電路，可以暫時濾除交流分量。C2、R2和C3構成第二節π型RC濾波電路，可以再次減少紋波。由于這種濾波電路的形式如同希臘字母π和采用了電阻器、電容器，所以稱為π型RC濾波電路。
該電路使用濾波電感替代濾波電阻，濾波電感對交流電流具有較高的感抗，但對直流電流的阻抗相對較小，能夠在不降低直流輸出電壓的前提下，顯著提升濾波效果。

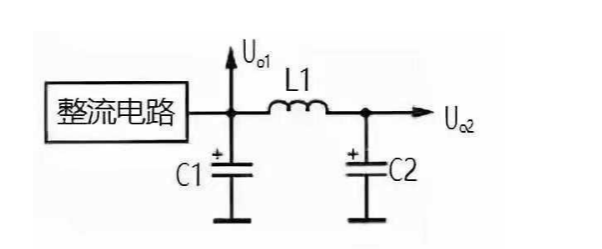

如圖，整流電路輸出的單向脈沖直流電壓首先通過電容器C1進行濾波，去除大部分交流分量，然后添加到L1和C2濾波電路中。對于交流分量而言，L1對它有較大的感抗，導致L1的交流電壓降較大，負載的交流分量較小。對于直流電，L1相當于通路，同時，濾波器電感使用較粗的線徑和較小的直流電阻器，這基本上不會導致直流電壓的電壓降。因此，直流輸出電壓相對較高，這是使用電感濾波器的主要優點。
