USB的全稱是通用串行總線（英語：UniversalSerialBus），USB協議或通用串行總線最初由英特爾的AjayBhatt于1996年開發和推出，通用串行總線(USB)是一種廣泛采用的接口標準，用于將設備連接到計算機，從而實現設備之間的數據傳輸、電源傳輸和通信。
USB協議是一套規則和標準，用于管理通過USB連接進行的設備通信，對于使用USB設備或開發基于USB的應用程序的個人來說，它是必備知識。USB協議定義了數據包的結構、數據傳輸?shù)臅r間以及連接的電氣特性。
通用串行總線旨在實現熱插拔和增強即插即用。即插即用允許操作系統自發配置和發現新外圍設備，而無需啟動計算機，而熱插拔則無需重新啟動即可移除和更換新外圍設備。市場上有不同類型的USB連接器，其中A型和B型是最常用的。目前，舊款連接器已被Mini-USB、Micro-USB和USB-C電纜取代，典型的A型USB連接器用于各種應用。這些USB包括下面給出的4個引腳。這種類型的USB主要用于將各種設備連接到PC，因為它是典型的四針USB連接器。這種連接器更高更窄，包括排列在一個盒子內的4個引腳。

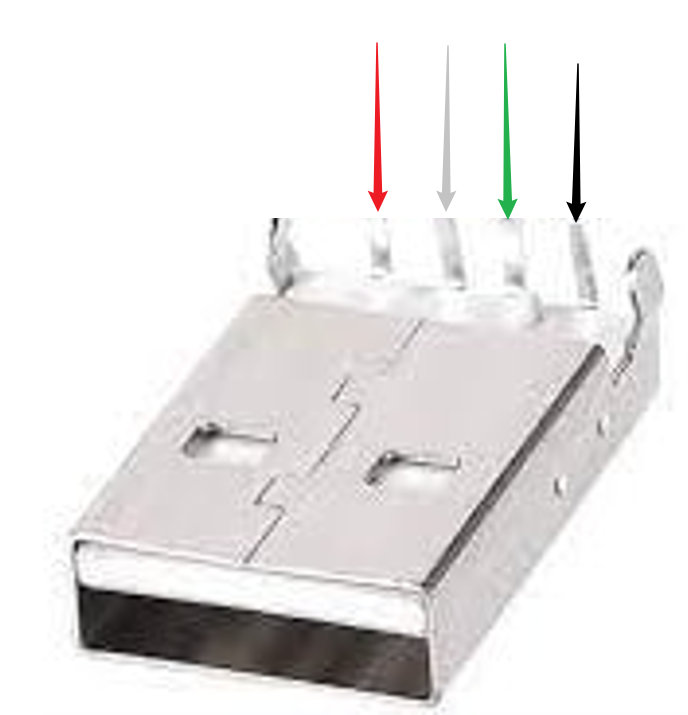

A型USB的引腳用彩色線表示，以執行特定功能，PIN1(VBUS)：紅色線，用于提供電源，PIN2(D-)：白色差分對引腳，用于USB連接，PIN3(D+)：綠色差分對引腳，用于USB連接，Pin4(GND)：黑色接地引腳，在上述引腳中，D+和D-引腳均表示數據傳輸。當通過線路發送“1”時，D+線將有正向流動，如果發送“0”，則發生反向流動。

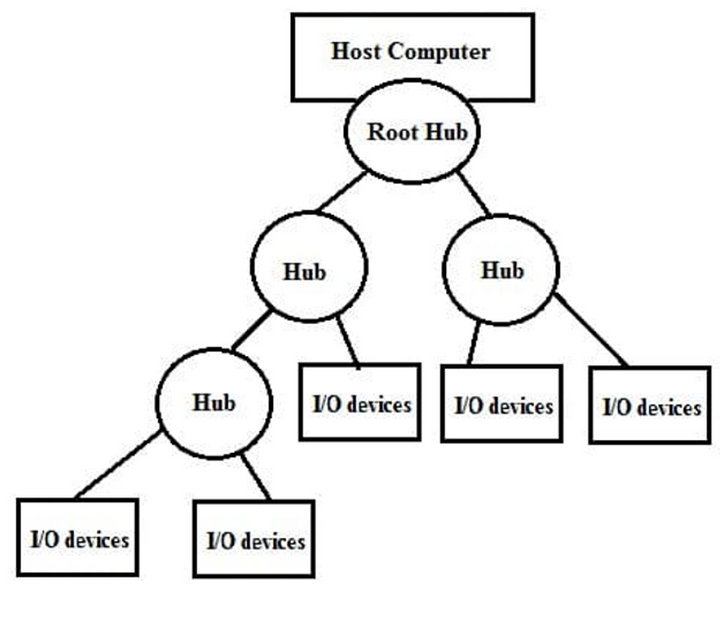

USB協議的架構如下所示。一旦各種I/O設備通過USB連接到計算機，它們就會像一棵樹一樣構成結構。在這種USB結構中，每個I/O設備都會進行點對點連接，以通過串行傳輸格式傳輸數據。
在這種架構中，IO模塊設備通過USB連接到計算機，這被稱為集線器。架構中的集線器是I/O設備和計算機之間的連接點。此架構中的根集線器用于將整個結構連接到主機計算機。此架構中的I/O設備包括鍵盤、鼠標、揚聲器、攝像頭等
USB協議只是基于輪詢原理工作，因為在輪詢中，處理器會不斷檢查輸入/輸出設備是否準備好傳輸數據。因此，以太網I/O模塊設備不必向處理器更新其狀況，因為處理器的主要職責是不斷檢查。因此，這將使USB低成本且簡單，每當新設備連接到集線器時，它的地址都是“0”。在正常情況下，主機將輪詢集線器以獲取其狀況，從而使主機知道系統中的I/O設備已連接到系統還是已從系統斷開連接。一旦主機對新設備做出響應，它就會通過讀取設備USB接口特定內存中的可用數據來了解設備容量。這樣主機就會使用合適的驅動程序與設備通信。之后，主機會為新設備分配一個地址，該地址會寫入設備寄存器。有了此設備，USB便可提供即插即用功能。USB協議的另一個特性是“熱插拔”，這意味著，無需關閉或重啟，即可將I/O設備連接到主機系統或從主機系統移除。因此，無論I/O設備連接或斷開，系統都會持續運行。USB協議還可以支持等時通信，只要數據以預設的時間間隔傳輸即可。與同步和異步數據傳輸相比，等時數據傳輸速度非常快。為了保持通信的等時性，根集線器通過USB傳輸一系列位，這些位指定等時數據的開始，實際數據可以在這一系列位之后傳輸。

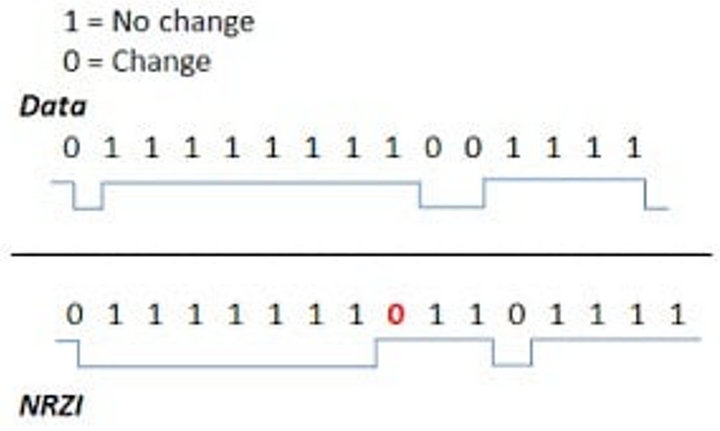

USB協議時序圖如下所示，主要用于工程領域，解釋USB線沿時間軸的開/關值，“1”表示無電荷，“0”表示活動。隨著時間的推移，您可以觀察到開/關的進程。下面的系統顯示了非歸零反轉(NRZI)編碼，這是一種更有效的數據傳輸方法。
USB信息格式，USB協議的數據在數據包中以LSB優先的方式傳輸，SB數據包主要有四種類型：令牌、數據、握手和幀起始。每個數據包都由各種字段類型設計而成，如下面的信息格式圖所示。
SYNC：在USB協議中，每個USB數據包都會以一個SYNC字段開始，該字段通常用于同步發送端和接收端，以精確傳輸數據。在低速或全速USB系統中，SYNC字段包含3對KJ序列，隨后是2個K，用于組成8位的數據。在高速USB系統中，同步需要15對KJ序列，隨后是2個K，用于組成32位的數據。該字段的長度在低速和全速模式下為8位，而在高速模式下為32位，其目的是用于同步發送端和接收端的時鐘（CLK）。最后的2位指示PID字段的起始位置
PID：USB協議中的數據包標識符字段主要用于識別正在傳輸?shù)臄?shù)據包類型，從而識別數據包數據格式。此字段的長度為8位，其中高4位識別數據包類型，低4位是高4位的逐位補碼
Address：USB協議的地址字段指示數據包主要指定用于哪個設備。7位長度僅允許支持127個設備。地址零無效，因為任何尚未分配地址的設備都應對傳輸?shù)搅愕刂返臄?shù)據包做出反應。
Endpoint：USB協議中的端點字段長度為4位，允許在尋址方面具有額外的靈活性。通常，這些字段被劃分為數據的輸入/輸出。端點“0”是一種特殊情況，稱為控制端點，每個設備都包含一個端點0。
Data：數據字段的長度不固定，因此其長度范圍為0到8192位，并且始終是字節數的整數，在其后面是循環冗余校驗(CRC)，循環冗余校驗在數據包有效負載中的數據上執行，其中所有令牌數據包都包含5位CRC，數據包包含16位CRC。CRC-5長度為5位，由令牌數據包以及幀數據包的開頭使用。每個數據包以EOP（EndofthePacket，數據包結束）字段結束，該字段包括持續2位時間的SE0（單端零），隨后是持續1位時間的J。
