RTC指實時時鐘，主要作用是為電子設備提供精準的時間基準。RTC分為兩類，片內RTC和外部（掛）RTC。
? 內部RTC
集成在芯片內部，RTC模塊和時鐘配置系統一般處于后備區域，即在系統復位或從待機模式喚醒后，RTC的設置和時間維持不變。
? 外部RTC
獨立于主芯片的IC，也稱為時鐘芯片。通常使用獨立電源，一般為紐扣電池。在系統斷電后仍能自動運轉，維系統更新實時時間。當系統上電后，通過相應的接口從外部RTC讀取當前時間，用于同步系統時間。
本文介紹在基于MT76x8的Openwrt系統下增加外部RTC(EPSON,RX8010SJ)及相應的驅動支持。
一個基于I2C串行接口的系統實時時鐘模塊，內部包含一個32.768的晶體振蕩器。提供包括但不限于秒、分、時、星期、日、月、年等時間基準。
既然是基于I2C串行接口的模塊，那么第一步就需要在系統中添加I2C支持。
make menuconfig
Kernelmodules --->

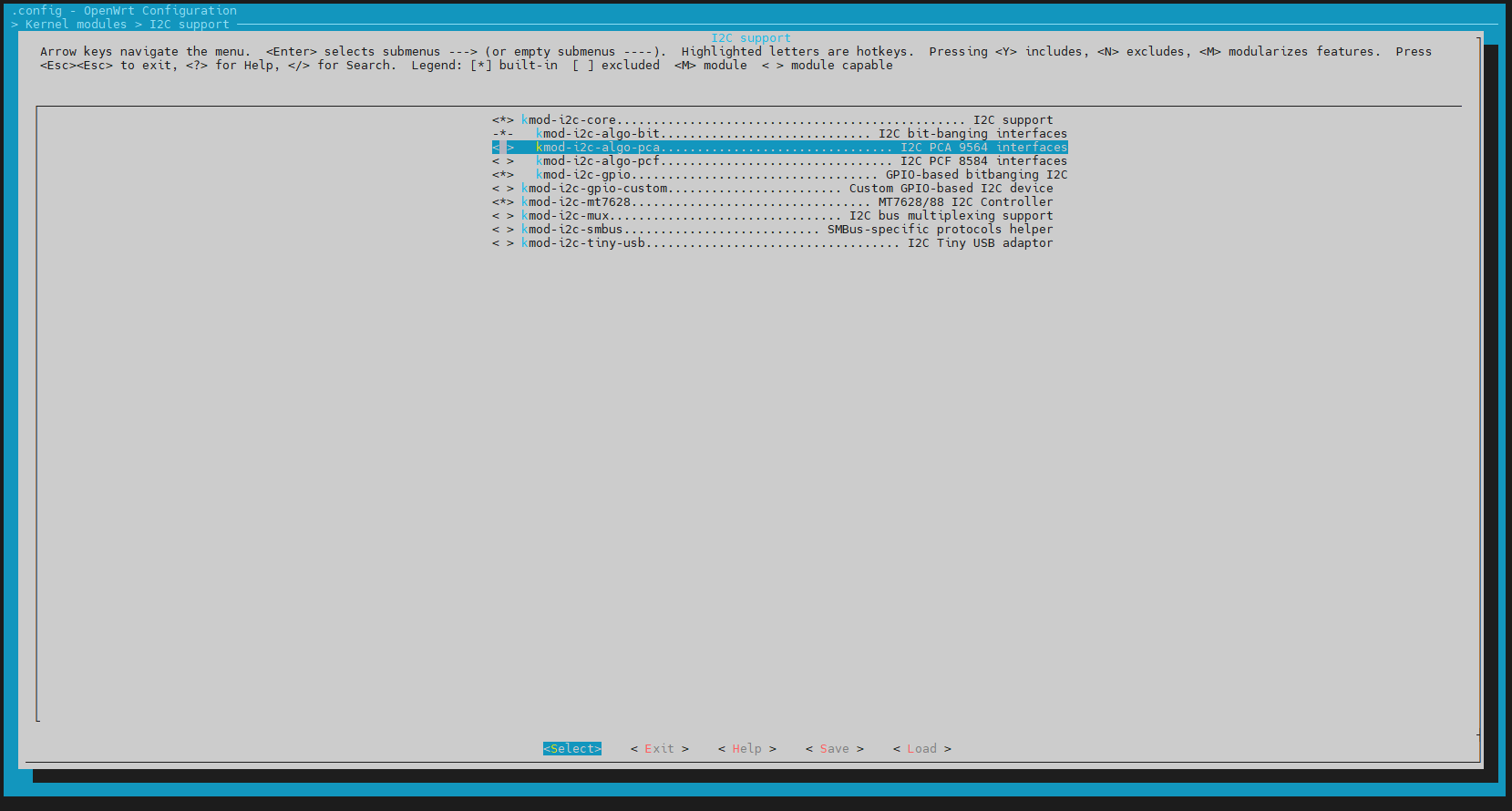

I2Csupport --->
<*> kmod-i2c-core
<*> kmod-i2c-algo-bit
<*> kmod-i2c-gpio
<*> kmod-i2c-mt7628
Save && Exit.
make kernel_menuconfig
kernel_menuconfig
DeviceDrivers --->

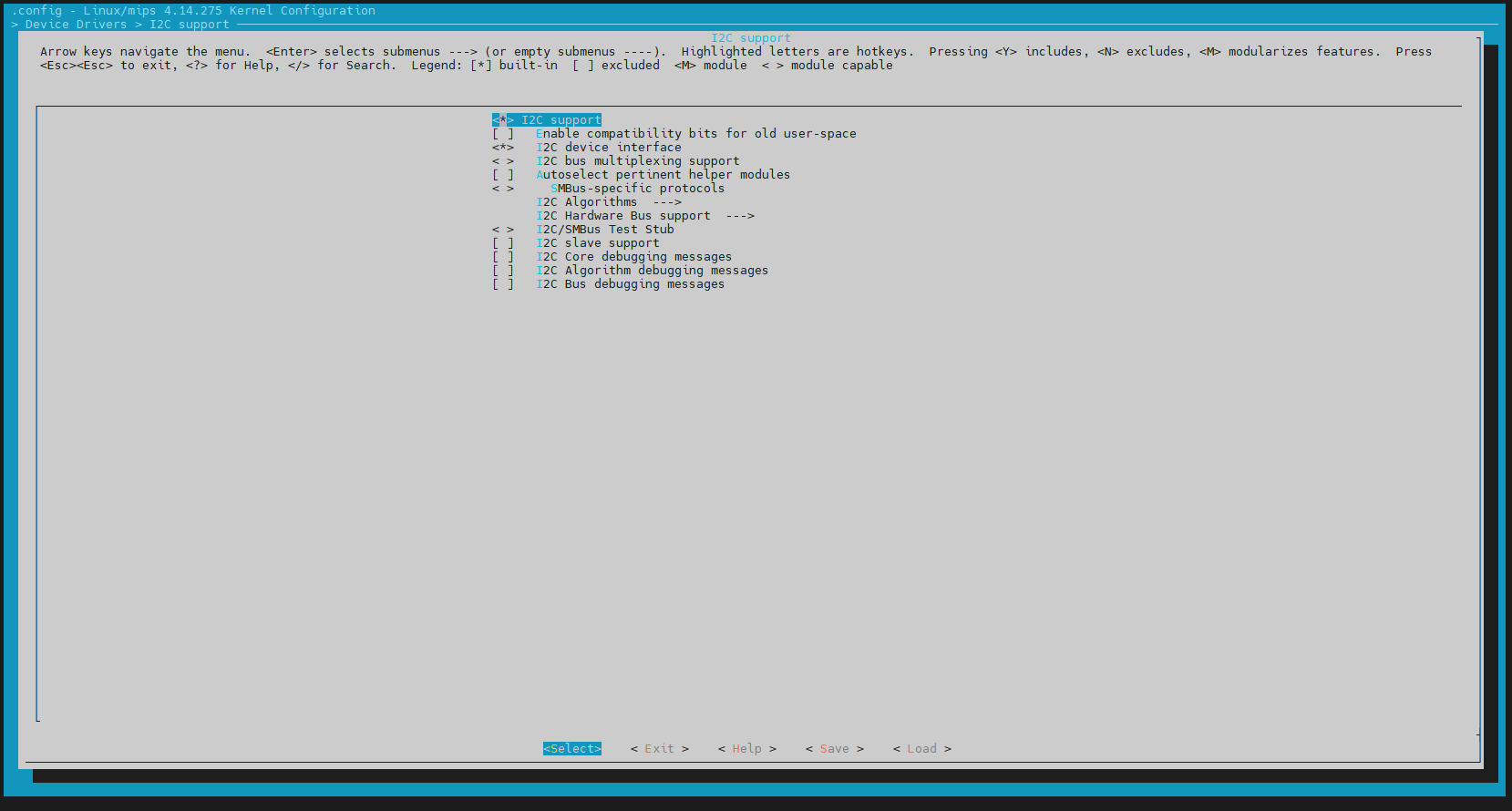

<*> I2C support --->
<*> I2C device interface
I2CHardware Bus support --->
<*> Ralink I2C Controller
<*> MT7621/MT7628 I2C Controller
&i2c {
status = "okay";
};
同時需要注意I2C引腳是否作他用，如果另做他用，需要調整回來。
make manuconfig
menuconfig
Base system
Busybox
Miscellaneous Utilities --->
[*] i2cget (5.5 kb)
[*] i2cset (6.7 kb)
[*] i2cdump (7.1 kb)
[*] i2cdetect (7.1 kb)
編譯&& 下載到目標板。
經過以上步驟，已經完成了I2C驅動支持，至此已經可以在/dev下看到i2c-0的節點。并且可用通過代碼或者指令訪問EPSON RX8010SJ芯片，進行簡單的設置和讀取時間。

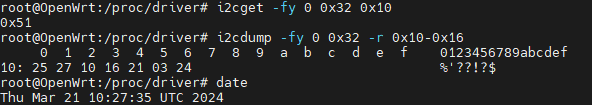

查看I2C設備：
查看時間寄存器：
但這種使用非常復雜，接下來需要添加EPSONRX8010SJ相關的驅動，以便使用hwclock更簡單的訪問時鐘芯片。
Make kernel_menuconfig增加內核對RTC模塊的支持
kernel_menucofig
Device Drivers

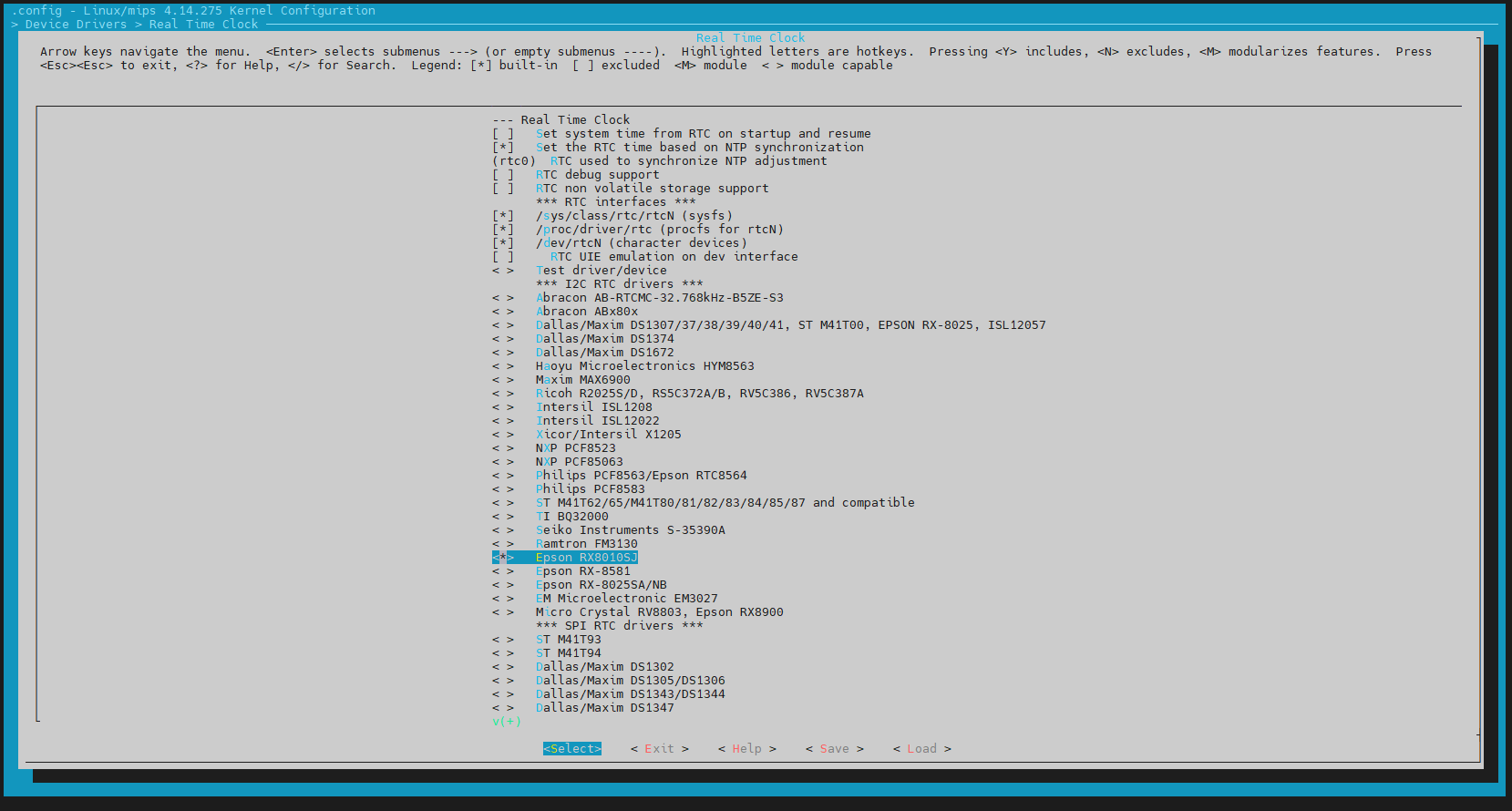

Real Time Clock
---Real Time Clock
[*] Set the RTC time based on NTP synchronization
[*]/sys/class/rtc/rtcN(sysfs)
[*] /proc/driver/rtc (procfs for rtcN)
[*] /dev/rtcN (character devices)
<*> Epson RX8010SJ
Save && Exit.
&i2c {
status = "okay";
rtc@32 {
compatible = "epson,rx8010";
reg = <0x32>;
};
};
其中0x32為EPSON RX8010SJ的I2C從機地址，而compatible字段，參考:內核/driver/rtc/rtc-rx8010.c如下：
static const struct of_device_id rx8010_of_match[] = {
{ .compatible = "epson,rx8010" },
{ }
};
編譯&& 下載到目標板。
通過 hwclock指令操作。
在使用hwclock時可能會出現如下錯誤：
造成以上問題，可能是RTC芯片剛上電時，內部時間非法，及通過驅動讀取到非法時間，導致調用驅動時傳入?yún)?shù)報錯。
此時需要通過寫入方式，將EPSON RX8010SJ內部寄存器改為合法值，即將實時時鐘更新為系統時間。
再次通過hwclock指令讀取RTC時間，即可成功讀取到RTC（EPSON RX8010SJ）時間，如下圖：
當需要使用RTC更新系統時鐘時，即可簡單的使用指令：hwclock -s。執行完此指令后，可通過date指令查看當前系統時間。
