E840-DTU（4G02）對橋梁檢測中傳感器信號的遠程采集
橋梁是公路重要組成部分，用于跨越山澗、不良地質或滿足其他交通需要而架設的使通行更加便捷的建筑物。我國多山地，本就有著數量眾多的橋梁；加之隨著城市化進程的推進，大量人口涌入城市，為了解決城市的擁堵問題，又建有大量的高架橋、立交橋。可以說橋梁對現代交通的影響力越來越大，那么橋梁安全也顯得至關重要了。如此數量龐大的橋梁，如果單單依靠人力，那么橋梁安全檢測、維護，將花費大量的人力物力。隨著科技的發展，為了相應橋梁檢測的需要，發明了一大批橋梁檢測設備。使用傳感器檢測出橋梁的物理參數；然后通過數據傳輸模塊上傳到服務器，負責橋梁安全的相關人員只需要在遠端分析數據，就能實時分析橋梁的使用狀況。這大大降低了成本，提高了工作效率，保障了交通的安全。
成都億佰特電子科技有限公司，致力于無線數傳領域多年，能提供客戶多個遠程數據采集的方案，E840-DTU(4G02)就是各方面性能優越的一款，既能滿足橋梁檢測中傳感器信息遠程的采集，又大大降低橋梁檢測中傳感器信息遠程采集的成本。
橋梁檢測是利用傳感器感受被測物體的物理量信號，并將感受到的信號，按一定的規律轉換為電信號輸出；然后使用自動采集裝置采集傳感器的電信號，并使用無線數據傳輸模塊將數據上傳到遠端服務器上，以滿足信息的處理、存儲、顯示、記錄、分析和控制。
在進行橋梁檢測的時候，常常進行檢測應力、變位、裂縫、溫濕度、加速度等檢測，通過檢測到的參數我們就可以了解到橋梁的實時使用情況，并能對各種異常情況做出應對。這里我們就對應力的檢測做一個簡單的說明。常用的應力測量傳感器有：力傳感器、鋼筋應力器、弓形應變傳感器、電阻式位移傳感器等。下圖就是應力檢測的結構圖。
應力檢測傳感器：將橋梁的物理應力，轉換電信號，輸出的電信號有模擬電子信號和數據電子信號兩種，具體有傳感器決定。可以選擇埋入式混泥土應變器，效果比較好，缺點是安裝和維護麻煩；也可以使用土壓力盒，安裝簡單、快速，缺點就是檢測到的參數不夠準確，但是有大致能反應出橋梁的應力狀況；也可以使用單點沉降計等其他的應力檢測傳感器。
數據采集裝置：將傳感器輸出的電信號收集起來，并使用RS232/485等接口將收集的信號通過無線數據傳輸模塊，上傳到遠程的服務器。傳感器輸出的電信號，分為模擬電子信號和數據電子信息，要根據不同傳感器選擇合適的數據采集裝置。億佰特電子科技有限公司的E820-DTU可以收集模擬電子信號，而E830-DTU可以收集數字電子信號，可供選擇。
無線數據傳輸裝置：數據采集完成后，使用無線數據傳輸裝置上傳到遠端服務器，就可以在遠程實時了解橋梁的使用狀況了，能大大節省人力物力，提供工作效率。市場上無線數傳傳輸裝置方案很多，例如wifi、ZigBee等短距離無線傳輸方案，并太不適合；而成都億佰特電子科技有限公司的E840-DTU（4G-02）采用4G網絡，遠距離、廣覆蓋、多頻段，產品穩定可靠。下面我們就對它做一個簡單的介紹

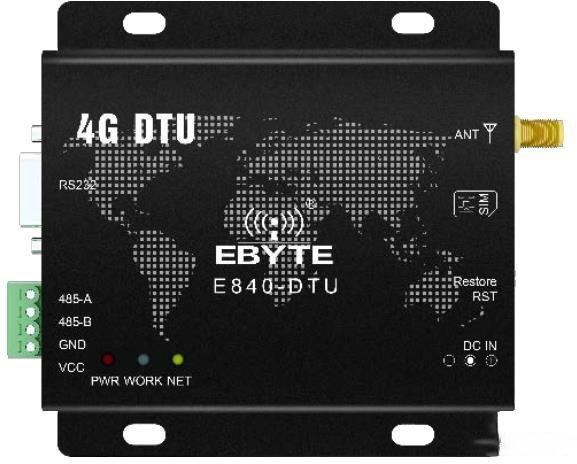

E840-DTU（4G-02）是為實現串口設備與網絡服務器,通過網絡相互傳輸數據而開發的產品，該產品是一款帶分集接收功能的LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/CDMA/GSM 無線通信數傳電臺，支持 LTE-FDD，LTE-TDD，DC-HSDPA，HSPA+，HSDPA，HSUPA， WCDMA， TD-SCDMA，CDMA， EDGE 和 GPRS 網絡數據連接， 通過簡單的 AT 指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。
--能夠滿足幾乎所有 M2M 應用需求
--支持?jǐn)?shù)據透明傳輸，支持TCP、UDP 網絡協議，支持心跳包、注冊包功能；
--支持 230400 串口波特率及以下，設備到網絡服務器的雙向連傳；
--支持串口超大緩存功能，與服務器未建立連接前串口數據可緩存到本地；
--支持短信收發、短信遠程查詢/配置設備參數；
--支持多路 Socket 鏈路同時收發；
--支持 Modbus RTU 與 Modbus TCP 自動相互轉換；
--LTE-FDD：最大下行速率 150Mbps，最大上行速率 50Mbps，LTE-TDD：最大下行速率 --130Mbps，最大上行速率 35Mbps；
--支持MQTT協議，設備可以接入阿里云、oneNET、百度云、支持標準MQTT協議的所有物聯網平臺；
--支持網絡AT指令，可以通過網絡，遠程配置設備；
通過上面的分析需要的設備，主要包括應力檢測傳感器，數據采集裝置、無線數據傳輸裝置三種，分別將三種設備安裝好。在安裝的要注意如果使用埋入式混泥土應變器，安裝會麻煩一點，要破開橋梁的混疑土再埋入，所以要找好安裝位置，避免對橋梁造成損壞。這種傳感器的安裝一般都是橋梁修建的時候就安裝好了，而已經修建好的橋梁一般都采用壓力盒，安裝到橋梁下面固定好，和數據采集裝置連接起來，再將數據采集裝置通過RS232/485連線連接起來即可。如果使用億佰特E840-DTU（4G-02）進行數據傳輸?shù)脑挘诎惭b前要記得先進行配置，配置過程如下。
在數據采集之前要對E840-DTU（4G-02）配置進行配置，主要是波特率、數據傳輸模式、服務器IP及端口。
DTU接上電源和天線、插入4GSIM卡、用RS232線和電腦連接起來；
配置的時候有兩種方法：可以使用億佰特特供的E840-DTU的配置工具（官網可以下載）進行配置；也可以使用串口調試工具進行配置，如xcom(官網可以下載)。這里使用E840-DTU的配置工具進行配置。啟動配置工具，選擇串口，波特率默認為115200、None、8、1，打開后，點擊左上角的進行配置狀態按鈕進入配置狀態。
工作模式選擇：采集的數據單幀小于1024選擇網絡透?jìng)髂Ｊ讲⒃O(shè)置好服務器IP和端口，采集的數據大于1024選擇高速連傳模式，如果需要將數據上傳到阿里云、百度云、oneNET物聯網平臺選擇MQTT模式，詳細操作可以參考E840-DTU（4G-02）產品使用手冊。
波特率采用默認的參數，如果需要更改可以自行更改，波特率需要和數據采集裝置保持一致。
設置好之后，點擊保存所有參數按鍵，然后在點擊重啟按鈕，重啟之后配置即可生效。
DTU配置好之后，使用RS232/485將數據采集裝置和DTU連接起來，分別接上電源工作起來即可，注意觀察DTU的NET是否亮起來，如果NET正常亮起來，表示DTU接入服務器。
數據采集裝置收集引力檢測傳感器檢的數據，然后通過E840-DTU(4G-02)將數據上傳到指定的服務器，通過上傳的服務器的數據就可以實時的了解橋梁的情況。下面就是DTU上傳到服務器的應力檢測傳感器檢測的數據。
E840-DTU(4G-02)還具有遠程控制的功能，在服務端除了被動查看橋梁的引力狀況外，還可以發送指令去主動檢測橋梁的應力，也可以遠程對DTU參數進行配置。
