ZigBee技術是物聯網行業中最常用的一種無線技術，如果我們要做一個基于ZigBee技術的物聯網應用，那么最好還是要對ZigBee協議棧要有一定的了解。所以下面就讓成都億佰特電子科技有限公司的小編來給大家簡單的講解一下ZigBee協議棧。
本文就來給大家講解的ZigBee協議棧是ZigBee2007版本，也是現在最常用的一個版本。

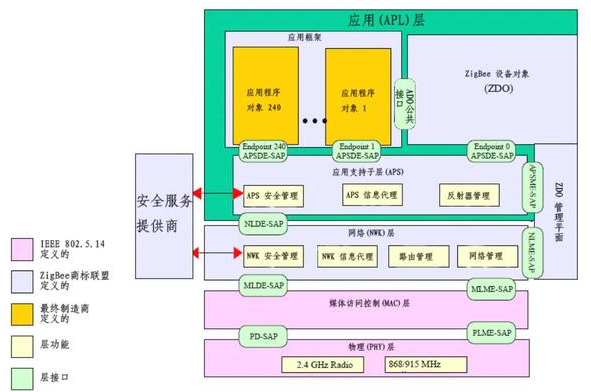

ZigBee協議棧可以分為四層：物理層（PHY）、媒體訪問控制層（MAC）、網絡層（NWK）及應用層（APL）。如圖所示，粉色的部分是由IEEE標準中定義的，淺藍色部分是由ZigBee聯盟規定的，黃色部分是由設備廠商自行定義。
ZigBee協議棧圖示
在ZigBee協議棧的圖示中，我們還可以發現有很多圓角矩形，都帶有SAP的字樣。SAP的意思就是服務接入點（Service Access Point）的意思，是協議棧層與層之間的接口，協議棧都是分層結構的，接口就是層與層之間的溝通渠道。
ZigBee協議棧相鄰的上下層之間一般都有兩個接口，也就是兩個SAP。名字中帶字母D的SAP是數據接口，負責層間數據傳輸；名字中帶字母M的SAP是管理接口，供上層或協議棧的管理平面對該層進行控制，比如進行一些參數配置，或讀取狀態等。
ZigBee協議棧的物理層及MAC層都是IEEE 802.5.14-2003標準協議中定義的。PHY層（物理層）規定了所使用的頻段，以及所使用的編碼、調制、擴頻、調頻等無線傳輸技術；有了物理層，就有了一個實現點到點之間的信號發射與接收的基礎，沒有物理層協議，設備間是根本沒有辦法通信的，有可能都不在一個頻段上。
MAC層的主要作用規定了無線信道的訪問控制機制，也就是規定各個設備按照什么規矩輪流使用信道；如果沒有MAC層協議，節點一多，大家沒有個規矩，就會發生信號沖突，誰都沒法正常傳輸數據了。。
ZigBee協議棧在802.15.4協議基礎上定義了網絡層。網絡層的主要作用是負責設備的連接和斷開、在幀數據傳遞時采用的安全機制、路由發現和維護。簡單說，就是保障設備之間的組網和網絡節點間的數據傳輸。ZigBee技術支持多跳路由，可以實現星型拓?fù)洹湫屯負浜途W(wǎng)狀拓?fù)涞炔煌木W(wǎng)絡拓?fù)浣Y(jié)構。
PHY & MAC & NWK這三層協議，主要是為了上面的應用層服務的，在產品開發過程中，不需要深入涉及這三層協議的實現細節，應用層才是開發關注的部分。
ZigBee的應用層的內部又分了三個部分：包括應用框架、應用支持子層（APS）及ZigBee設備對象（ZDO）。應用框架中包含至少一個應用程序?qū)ο?，也就是ZigBee設備的應用程序，是ZigBee產品開發人員所要實現的部分。

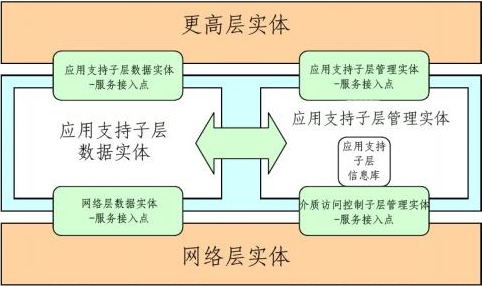

應用支持子層APS參考模型
除了接口，協議棧中還經常會碰到實體（Entity）的概念。所謂實體，就是在協議棧里面進行數據發送或接收的一個基本組成，可能是軟件，也有可能是硬件，具體與協議的實現有關系。每一層協議都是由一個或多個實體組成的。
應用支持子層（APS）包括了數據實體（APSDE）與管理實體（APSME），作用就是向上層提供數據傳輸和管理配置的服務。應用支持子層隔離了應用框架與網絡層，為應用程序的運行提供支撐。
APS與應用程序之間的數據接口是APSDE-SAP，最多可以支持240個應用程序?qū)ο螅ㄟ^端點（EndPoint）來連接應用程序?qū)ο?。每個端點都有一個編號，0號端點比較特殊，是連接ZDO的。應用程序的端點編號是從1號開始，一直到240號。一個ZigBee設備，比如無線開關、無線燈具之類的，一般會用到1~3個端點。
ZigBee設備對象（ZDO）可以認為是一個特殊的應用程序?qū)ο?，滿足了其他應用程序?qū)ο蟮囊话阈孕枨蟆?/span>
在一個ZigBee設備中，ZDO扮演著管家的作用，它管的事情橫跨了好幾層 。ZDO的任務包括：協議棧初始化，如APS和NWK層以及安全服務的初始化；還有應用程序要通過ZDO來執行設備發現、服務發現、安全管理、網絡管理、綁定管理等管理工作。
上面說的ZigBee協議棧，是ZigBee聯盟制定的協議規范。所有的ZigBee產業鏈內的廠商都要按照這個規范來開發產品，才能保證各自產品的兼容性，尤其是上游的芯片廠商。按照規范來做東西，才能讓大家放心購買。
ZigBee芯片廠商一般也是開發工具鏈的提供者，同時也是ZigBee協議的開發者。ZigBee聯盟只是告訴大家協議是怎么一回事，但并沒有實現出來。ZigBee芯片廠商為了下游設備廠商更方便地開發產品，不僅要提供芯片，還要提供基于這個芯片的一整套ZigBee協議棧，還包括了協議棧的開發接口，也就是SDK。
比如TI公司的Z-Stack，就是ZigBee設備廠商早期使用最多的ZigBee協議棧。不過現在提供芯片和協議棧的公司也多了起來，除了TI，還有Freescale，Ember，Jennic等芯片廠商，每家芯片廠商都有自己獨立實現的協議棧，設備廠商也有了更多的選擇。
