SX1278芯片是一種半雙工傳輸?shù)牡椭蓄l收發器。
該器件支持FSKGFSKMSKGMSKLoRaTM 及OOK 調制方式，主要采用LoRa遠程調制解調器，用于超長距離擴頻通信，抗干擾性強。SX1278芯片模塊支持168dB的最大鏈路預算，電壓變化時恒定的+20dBm/100mW 射頻功率輸出以及 14dB 的高效率功率放大器，也就是說，該器件可以同時輸出+20dBm 或者+14dBm 的射頻功率。該器件的可編程比特率高達 300kps,高靈敏度低至-148dBm，擁有卓越的抗阻塞器。與同類器件相比 SX1278 在大幅降低電流消耗的基礎上，還顯著優化了相位噪聲、選擇性、接收機線性度等各項性能。

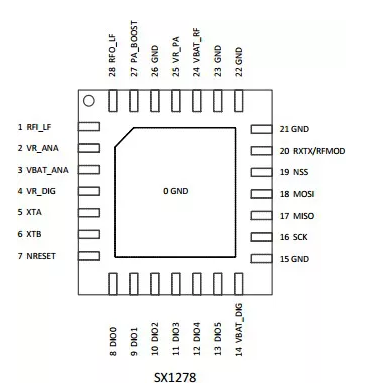

圖 1Pin Diagram
圖 2Block Diagram

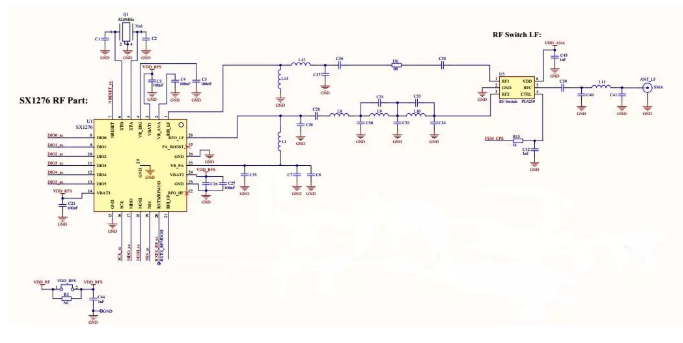

注：由 SX1278 的數據手冊可知,發射時從第 27 引腳 PA_BOOST 引腳出來功率才能達到20dBm, 但是做不到發射時功耗低， 電流有 120mA 左右； 但是發射時從第 28 引腳RFO_LF/RFO_HF 引腳出來，功率可達 14dBm，電流可低至 29mA,適合有低功耗需求的物聯網應用場景。這里主要介紹低功耗的硬件設計方案，電路分為 2 個部分：原理圖的設計和 PCB 的設計。
整體框架：電源電路，復位時鐘電路，射頻電路和外部接口電路這四部分組成。
SX1278芯片的第3 引腳VBAT1(VBAT_ANA)為模擬電路電源電壓,第14 引腳VBAT3(VBAT_DIG) 為數字部分電源電壓,24 引腳 VBAT2(VBAT_RF)為射頻電路電源電壓。電源電路主要是這 3 個引腳的供電，供電范圍為 1.8V-3.7V，都推薦 3.3V 供電，可用同一個電源供電。并且在每個電源處需要至少加一個濾波電容，減少電源的紋波以保證供電的穩定性。

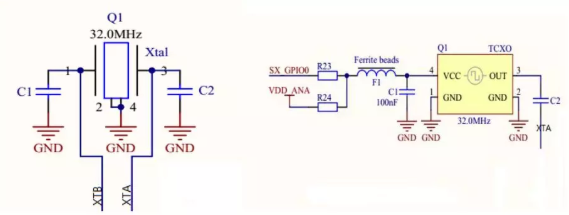

晶振電路有無源晶振和有源晶振，正常情況下，為保證頻率的準確度和更高的靈敏度， 推薦用有源晶振。但是為了保證尺寸最小、性價比最高同時成本低，建議換成無源晶振。這樣既節約了成本，又節約了體積，只是模塊的接收靈敏度性能肯定會低一些，從而傳輸距離也會稍微差一些。該器件的復位引腳 NRESET 是直接用外部單片機的 IO 口來控制的，低電平有效。

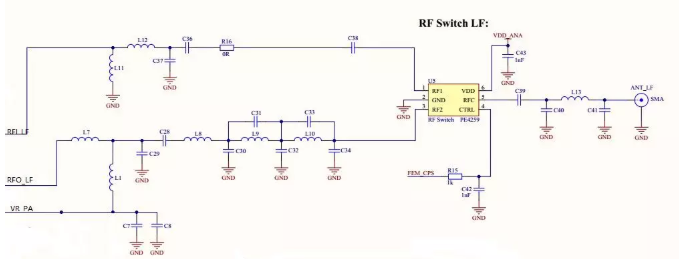

該器件是可以做成收發分開的，但是要加射頻開關來選擇，此電路推薦用射頻開關 PE4259 來控制收發，將收發支路分開。發射端，用電感電容組成的匹配電路加一個橢圓濾波器，然后再進入射頻開關，注意添加隔直電容，以免接收對發射造成影響；同時接收端也是用的電感電容匹配電路，注意添加隔直電容，以免發射對接收造成影響。射頻開關后端還加了一個3 階的π型濾波器，有助于去除發射的 2 次諧波、3 次諧波和雜散，并且同時濾除接收的干擾信號。

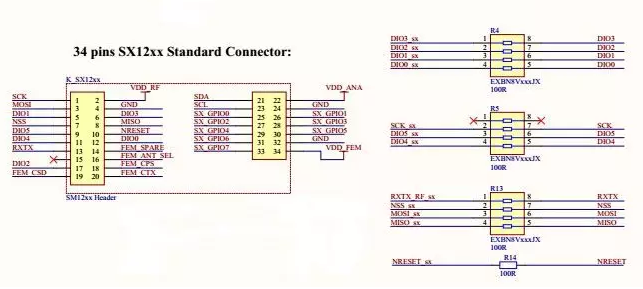

將SX1278芯片的所有 IO 引腳都引到外部接口，便于外部單片機做控制。例如，成都億佰特電子科技有限公司的 E32系列lora模塊就滿足此種要求,已加外部單片機控制SX1278，并且封裝大小只有 26*16MM，作為UART串口模塊，使用起來也很方便，只需用戶會操作串口就可以進行收發數據控制，如圖所示。
如圖所示，布局主要是電源的布局和射頻的布局，
對于電源，每個電源旁邊必須隨一個濾波電容，盡量靠近電源引腳；
對于射頻，發射通路和接收最好隔遠一些，避免造成相互的干擾。
對于布線方面，電源布線不要有環線，避免形成電源回環，每一個濾波電容至少加一個地過孔。射頻布線盡量不要有平行線，以免產生互感。
