不少人都可能遇見這種情況：買了模塊回去使用，發現傳輸距離近，達不到要求，心里非常著急。要知道傳輸距離是大家最關心的事情，雖然是一個直觀的數字，但是影響通訊距離的因素有很多，當距離沒有達到預期的數值時，如何才能提升通信距離呢?今天小億就給大家分享一些關于無線模塊傳輸距離的小知識，幾個小調整就能帶來大變化，還不快搬來小板凳聽聽嗎？
從電源方面入手，無線模塊對于電源噪聲相當?shù)拿舾?，尤其是對毛刺電壓和其他高頻諧波。如果不采取合適的電源去耦，必將引起電源線上的電壓毛刺，有可能會到達RF的電源引腳影響射頻信號。無線模塊也屬于負載，是需要耗散一定的功耗。在電源選擇時需要考慮電源的供電能力是否足夠給無線模塊及其他的耗電單元，同時保證有一定的余量（至少30％的余量）。所以在剛開始規劃無線傳輸產品時，在電源方面做一點小小的調整，選擇紋波系數小同時負載電流合適的電源芯片作無線模塊的供電單元，保證無線傳輸系統的穩定性，無線模塊的傳輸距離會更遠。首先需要考慮應用場景，確定好需要傳輸?shù)木嚯x。若需要進行至少7~8km的無線傳輸，建議至少用發射功率30dBm(1W)和接收靈敏度高的無線模塊，即無線模塊的是否有加功率放大器(PA)和低噪聲放大器(LNA)，否則無法實現遠距離的無線傳輸。

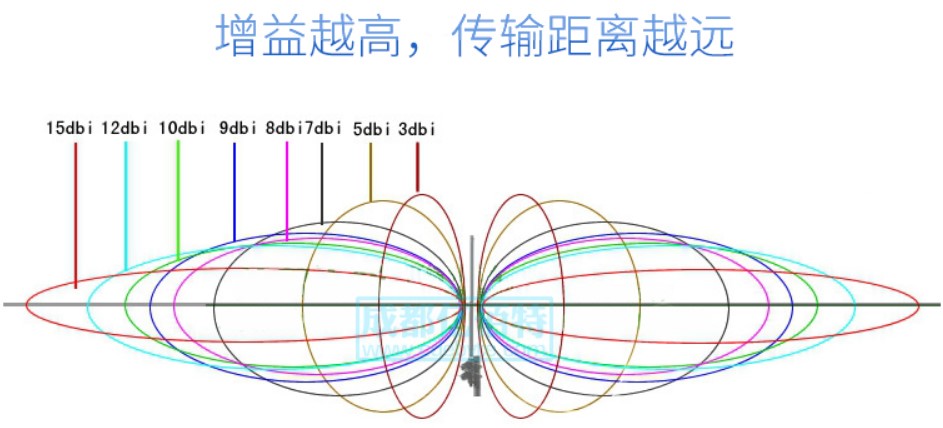

無線通信系統的增益等于無線模塊的發射功率與天線的增益之和，所以天線的增益對于無線模塊的傳輸距離有很大的關系。在模塊與天線匹配的情況下，天線的增益越高，無線模塊的傳輸距離越遠。
一般的小吸盤增益只有2.0dBi左右，一些比較好的室外大天線可達5dBi的增益左右。若用小增益的天線搭配無線模塊進行數據傳輸時效果不理想時，可以更換增益更高的天線，無線模塊會傳得更遠。同時也需要注意天線的方向性和安裝方式，盡可能將天線架設的高一些，調整無線模塊連接的天線放置處于同一水平面平行狀態，這樣無線信號發送和接收的感應面是最大的，發送和接收到的電磁波信號強度是最大的，這樣無線傳輸?shù)木嚯x更遠。
無線模塊進行無線數據通信，是通過無線電磁波在空中直線傳輸實現，所以障礙物的遮擋對無線傳輸有很大的影響，特別是金屬物體的障礙物，不僅阻擋無線傳輸?shù)男盘?，它還能吸收和反射電磁波信號，降低輻射效率。所以，無線傳輸最大的障礙物其實就是金屬、房屋、樹林、草叢，海平面等一切可以起到遮擋作用的物體。

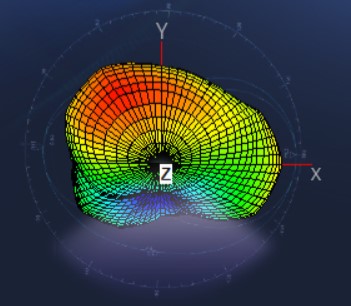

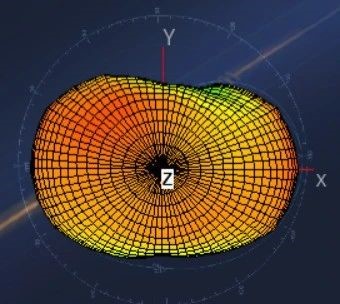

輻射不均勻

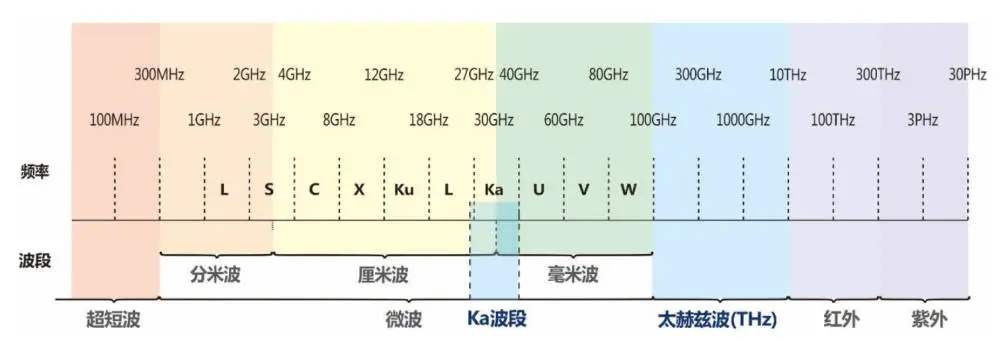

無線信道相對比較擁擠，尤其是ISM頻段，在通信設備實際安裝的過程中，可以對當?shù)氐碾姶怒h(huán)境做頻譜勘測，選擇相對比較“干凈”的頻點，避免不必要的干擾，同時需要嚴格遵守當?shù)氐姆煞ㄒ?guī)進行頻率規劃。
針對于天線放置在殼體內的情況，建議：結構允許的條件下，將天線放置到殼體外面，可以增加輻射的信號強度，增加傳輸距離。結構不允許的條件下，調整天線與模塊之間的匹配，增加整個傳輸系統的增益。
小結
通訊距離是無線模塊的一個綜合指標，受到很多條件、因素和參數的影響?？偟膩碚f，無線收發模塊要實現理想的無線傳輸效果：
1. 做好前期的規劃和選型，主要針對電源和所要使用的無線模塊
2.在收發兩端架高天線的放置點或者偏移天線的放置點，減少障礙物的遮擋，減少對電磁波信號的衰減，減少無線信號的盲區
3. 建議發送端和接收端的天線放置處于同一水平面平行狀態
4.使用高增益并且匹配無線模塊同時匹配用戶的應用場景的天線
上面的方法你都學會了嗎？歡迎小伙伴們和小億一起探討更多豐富有趣的知識！更多產品和資料，感興趣的小伙伴可以登錄我們的官網http://twohalves.cn/進行了解，還有客服小姐姐在線答疑哦！
