一定要注意！底板這樣設計充分發揮無線模塊性能！
隨著物聯網的不斷高速發展，市面上涌現出越來越多的智慧產品，如智能家居，智能交通，智能城市等，這些終端設備都是靠無線收發模塊來實現信息的傳遞與接收。
由此，我們知道無線模塊在物聯網運用中是不可或缺的。往往無線模塊都需要一個底板來與之匹配，可以使無線模塊在運用中更好的發揮性能。那么我們底板的設計就尤為重要，怎么設計就是我們比較關心的問題，今天我們就來簡單說下無線模塊底板設計的注意事項。
底板設計最主要的是要注意無線模塊天線的預留空間，我們目前最常見的天線無外乎陶瓷天線、PCB板載天線、外接天線（這里只是一個統稱），接下來就根據幾種天線分別來簡述底板的設計。

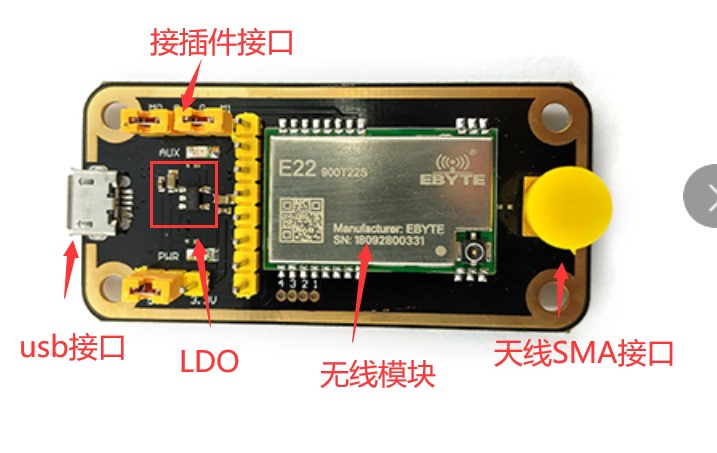

圖1

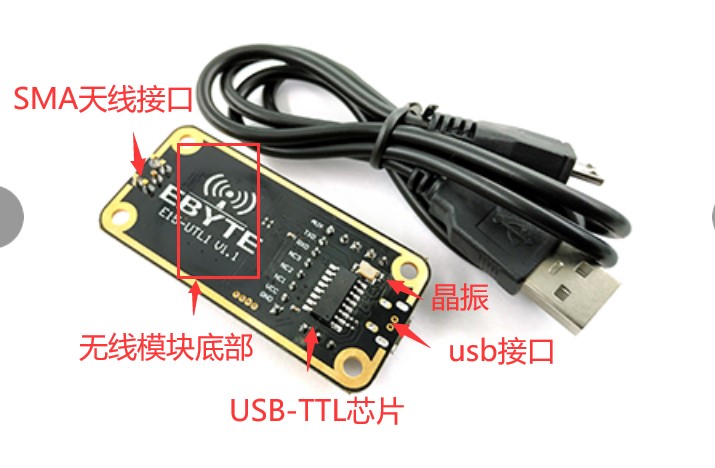

圖2
如圖1，是一個典型的外接天線的無線模塊底板設計。由圖1、圖2，我們可以知道左邊是USB接口，LDO，接插件接口，晶振，USB-TTL芯片，模塊底部沒有元器件和走線。
我們設計的時候模塊底部盡量不要走高速線和放置對射頻信號敏感的元器件，模塊單獨放置在一塊區域，這樣可以防止和其他功能模塊之間相互干擾造成通訊不良。
外接天線SMA在最右側，防止射頻信號通過天線輻射出來之后對其他敏感器件的影響。

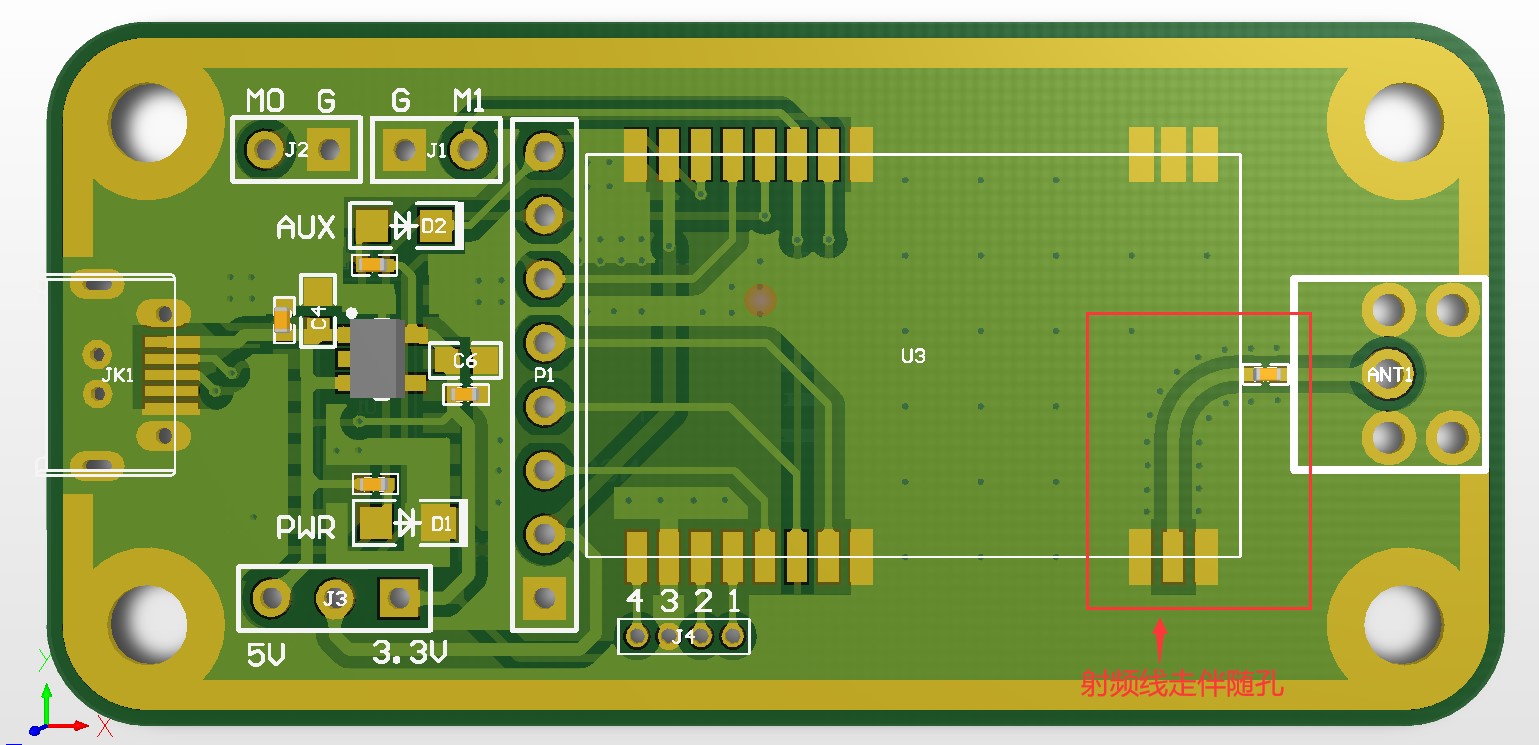

圖3
從圖3可知，當我們在底板上引出射頻線到外接SMA頭時，射頻走線需要有伴隨孔，讓射頻信號與地之間形成渦流，即空間上的回路，讓輻射出去的信號一部分的被吸收，從而減少射頻信號輻射對板內其他信號的影響。另外一個原因就是法拉第屏蔽，加上地孔可以有效的防止其他信號對它產生干擾。
陶瓷天線、PCB板載天線底板設計類似，這里就統一說明。

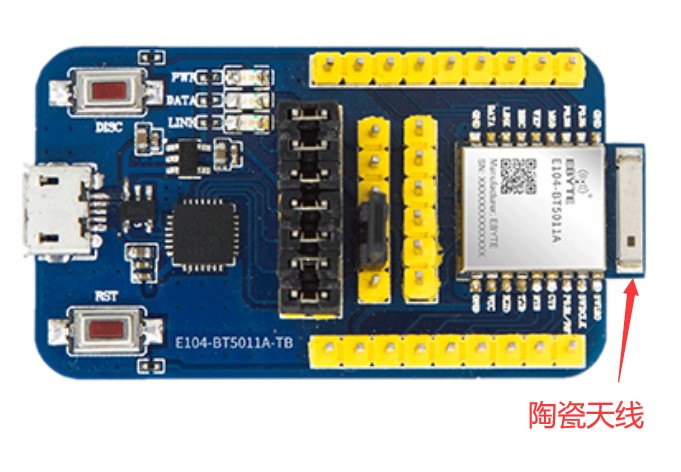

圖4
由圖4可以看出左邊和圖1是一樣的設計，這里就不贅述了，重點講一下右邊天線的放置。
可以看出我們設計的時候，需要把陶瓷天線放置在板邊（有時候由于某些限制，天線需要放置在底板內，這時候就需要把底板上和天線對應的位置鏤空或者不鋪銅）或者把天線放置在底板外邊懸空，這樣是也是為了天線能把無線信號更好的輻射出來，最終使通訊達到更好的效果。
當然底板設計還會考慮其他更多的因素，這里就需要根據實際情況來綜合考慮，往往需要折中做一個取舍。
