首先定義按摩椅主板的控制協議，通過嵌入式GPRS DTU TTL接口將主板連接到按摩椅主板TTL接口來構成通信，將主板連接到GPRS通信模塊TCS，通過IP訪問互聯網云服務器實現互聯網互聯在云服務器上構建顧客后臺管理、數據庫信息查詢、收款增值服務、其他銷售服務等模塊管理系統，然后在遠程客戶端支付費用后，現場會得到相應的自助服務功能。

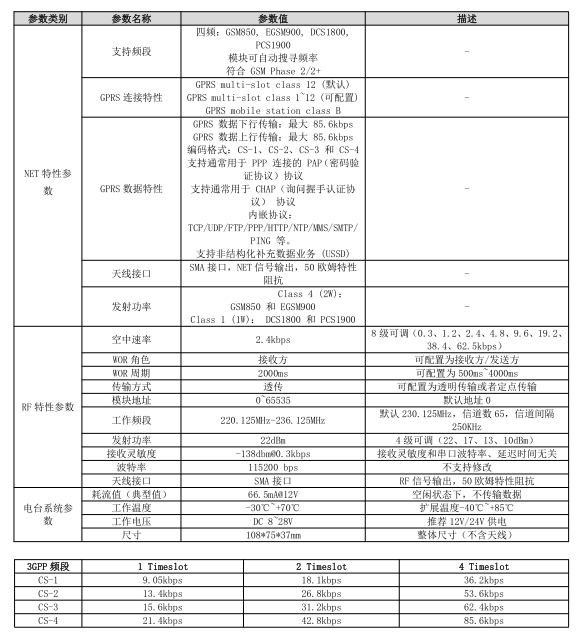

E90-DTU (230SL22-GPRS)是一款無線射頻轉 GPRS 網絡服務器的數傳電臺，實現了 Sub-1G 與 GPRS 網絡數據透明傳輸。Sub-1G 無線射頻收發器采用基于 SEMTECH 公司 SX1262 射頻芯片，支持 LoRa 擴頻技術，內部搭載高性能 MCU，使模塊具有多種傳輸方式。在GPRS 網絡端，電臺支持 LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/CDMA/GSM 無線通信數傳，支持 LTE-FDD，LTE-TDD，DC-HSDPA，HSPA+，HSDPA，HSUPA， WCDMA， TD-SCDMA，CDMA， EDGE 和 GPRS 網絡數據連接。E90-DTU (230SL22- GPRS)可通過 USB 線直接連接電腦上位機并進行參數配置，無需安裝驅動，即可輕松改變用戶自定義參數。
GPRS DTU功能特點
能夠滿足幾乎所有 M2M 應用需求；
支持?jǐn)?shù)據透明傳輸，支持 TCP、UDP 網絡協議，支持心跳包，注冊包；
支持 0.3kbps～15.6kbps 的數據傳輸速率；
GPRS 數據最大下行速率 85.6kbps， 最大上行速率 85.6kbps；
軟件/硬件雙看門設計，系統穩定，永不死機；
Sub-1G 無線射頻；
支持串口緩存功能，與服務器未建立連接前串口數據可緩存到本地；
采用 USB 連接電腦，無需安裝驅動，連上電腦即可進行參數配置。
支持全 230MHz 電力頻段，穿透繞射能力強于 433MHz；
基于 SX1262/SX1268 開發，支持全新一代 LoRa 技術；
支持 LBT，在發送前監聽信道環境噪聲，提高通信成功率；
工業級標準設計，支持-40 ~ 85°C 長時間使用；
支持 RSSI，用于評估信號質量、改善通信網絡、測距；
支持 8~28V 寬電壓供電，采用 DC 電源座和端子兩種供電方式。
電源具有良好的過流、過壓、防反接等功能。
