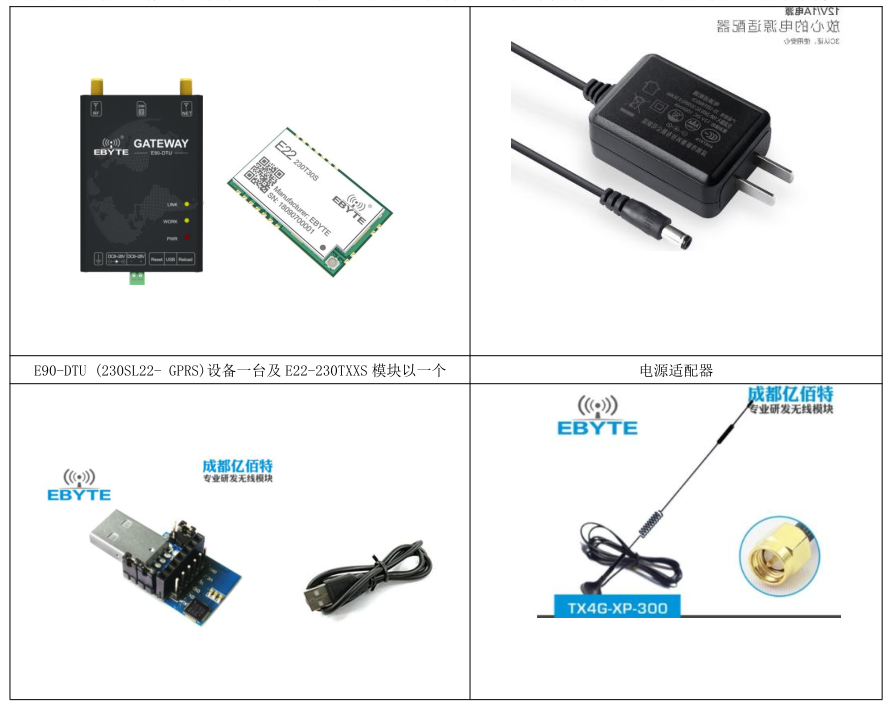

本次測試需要用到的硬件設備如下：
在測試之前，按照推薦電路連接好電源、USB 線，SIM 卡（缺口朝外插入），天線等硬件，若電源線成功連接，PWR 指示燈常亮。
E90-DTU (230SL22- GPRS)設備一臺及 E22-230TXXS 模塊、一個電源適配器、USB轉TTL模塊及USB 線、GPRS/LTE 吸盤天線，電腦瀏覽器訪問成都億佰特官方網站：twohalves.cn，下載最新的 E90-DTU (230SL22- GPRS)系列產品配置工具、E22 系列產品配置軟件以及串口助手（本文使用 XCOM），安裝 USB 轉 232/485 驅動程序，運行軟件！

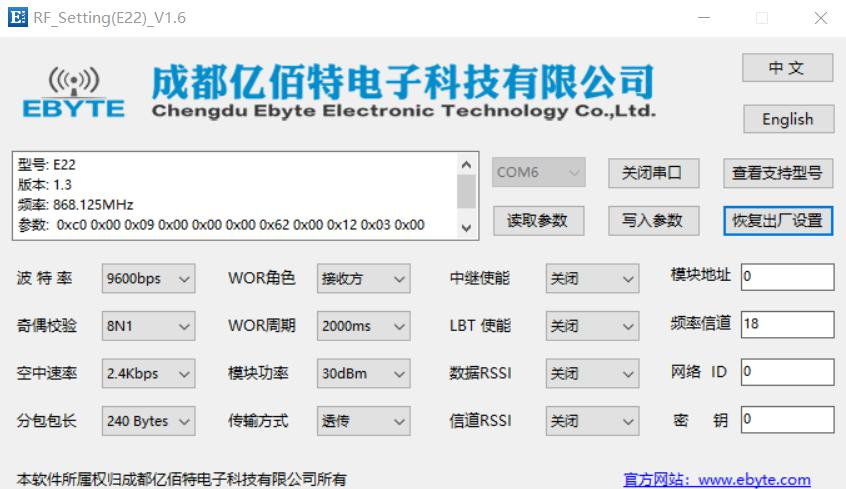

1.將E22-230TXXS模塊與USB 轉 TTL模塊連接好后，打開官方提供的E22配置工具，選擇對應COM口號，若無法選擇COM口號，檢查是否正確安裝串口驅動，完成COM口的選擇后，點擊“恢復出廠設置”按鈕，最后點擊“寫入?yún)?shù)”按鈕。

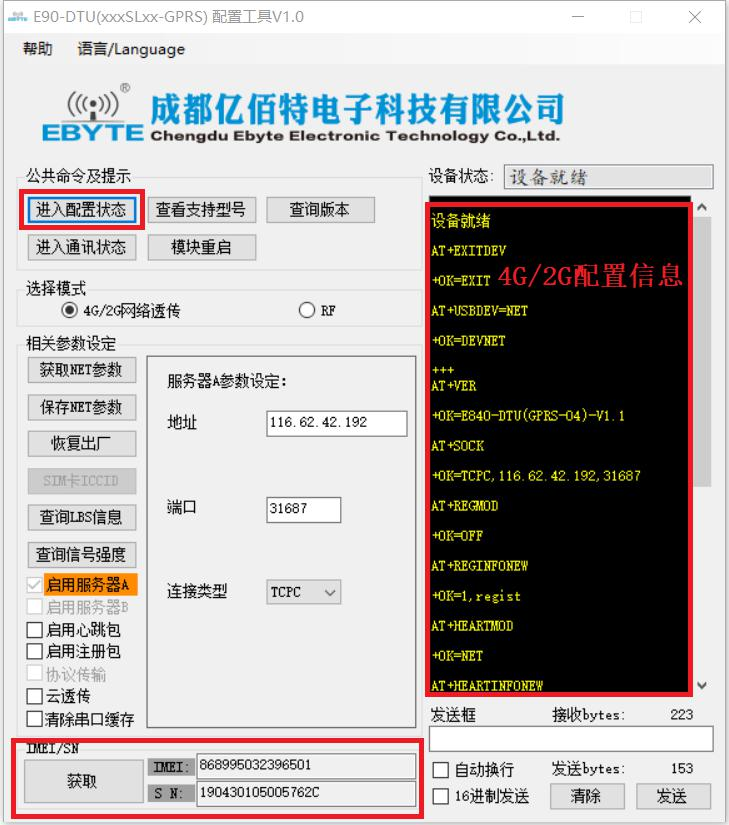

2.打開官方提供的 E90-DTU (230SL22- GPRS)配置工具，若 USB 正確連接，右側消息框中會提示“設備就緒”，點擊“公共命令及提示”框中的“進入配置狀態”按鈕，即進入 4G/2G 網絡透傳配置模式，右側消息框中會逐一顯示當前 4G/2G 的配置信息并讀取4G/2G 網絡透傳模塊的 IMEI 碼以及 SN 碼 。

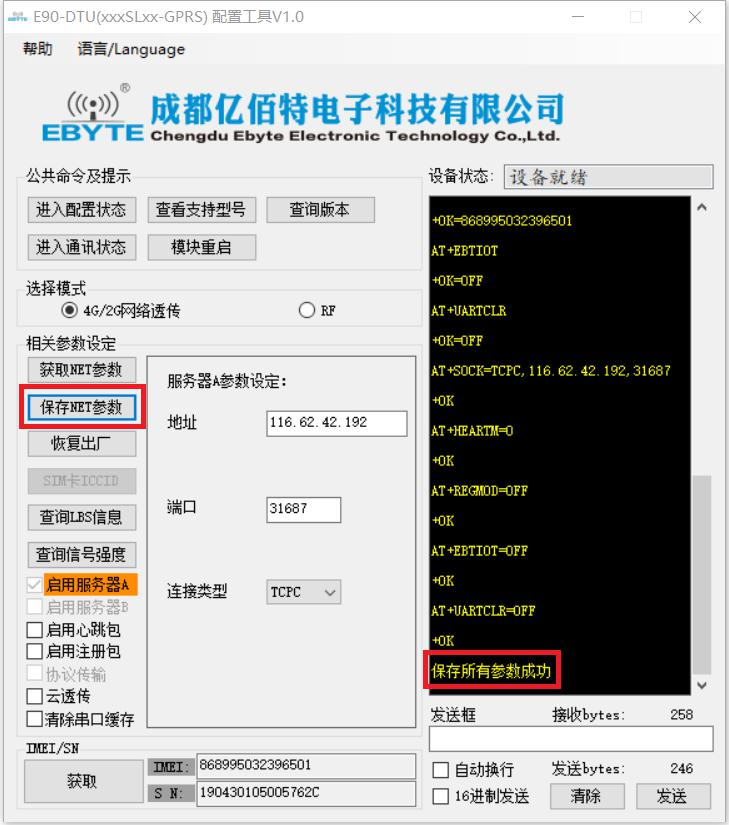

3. 進入 4G/2G 網絡透傳配置模式后，即可在“相關參數設定”框中配置 4G/2G 模塊的參數，配置完成后，點擊“保存 NET 參數”按鈕，上位機將提示“保存所有參數成功”。完成后如下圖所示：

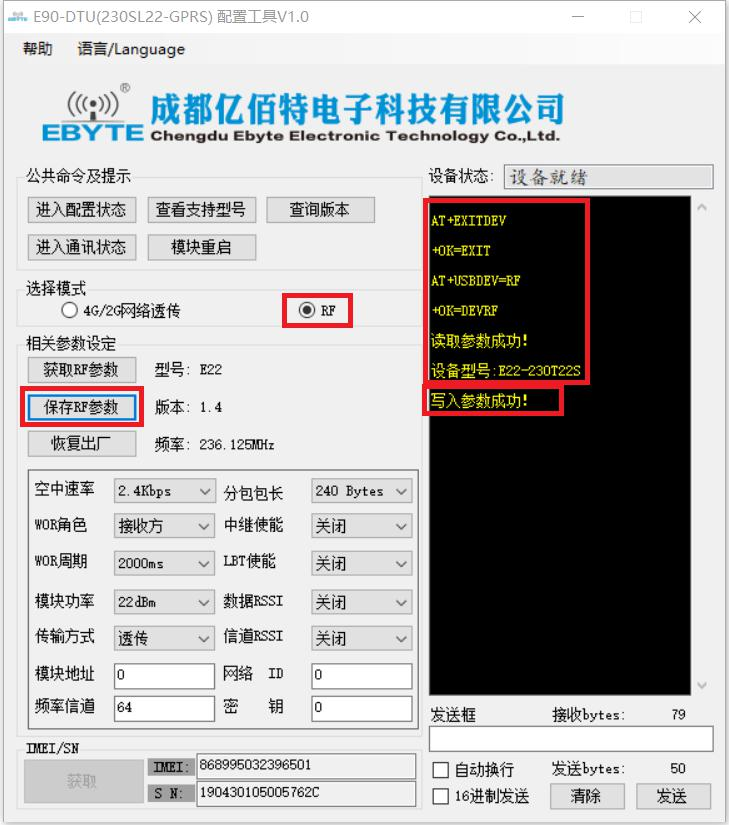

4. 從“4G/2G 網絡透傳”切換到“RF”，右側消息框中會顯示設備型號信息。用戶在“相關參數設定”中對 RF 模塊進行配置，配置完成后，點擊“保存 RF 參數”按鈕。完成后如下圖所示：

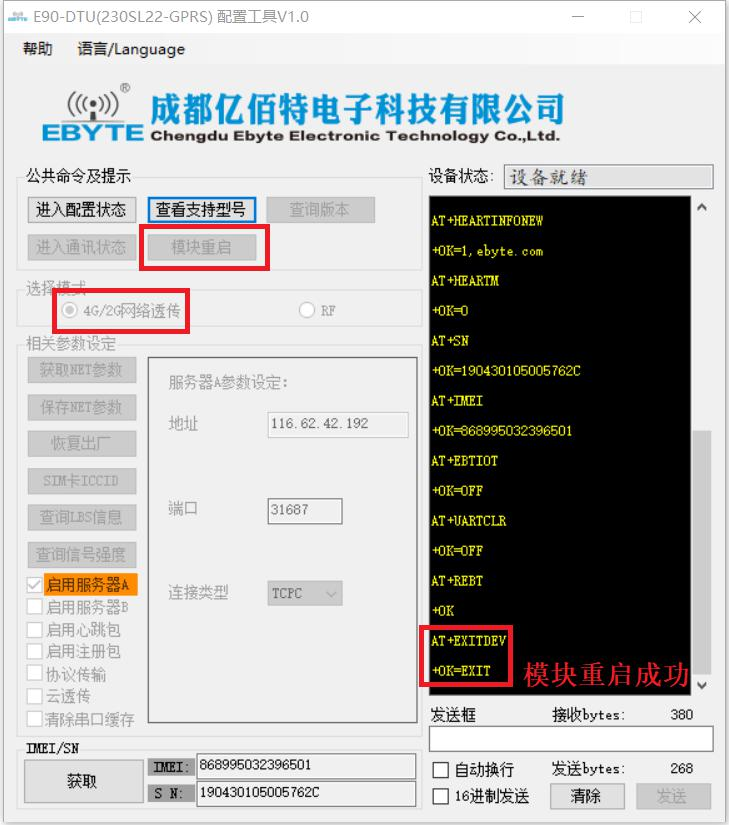

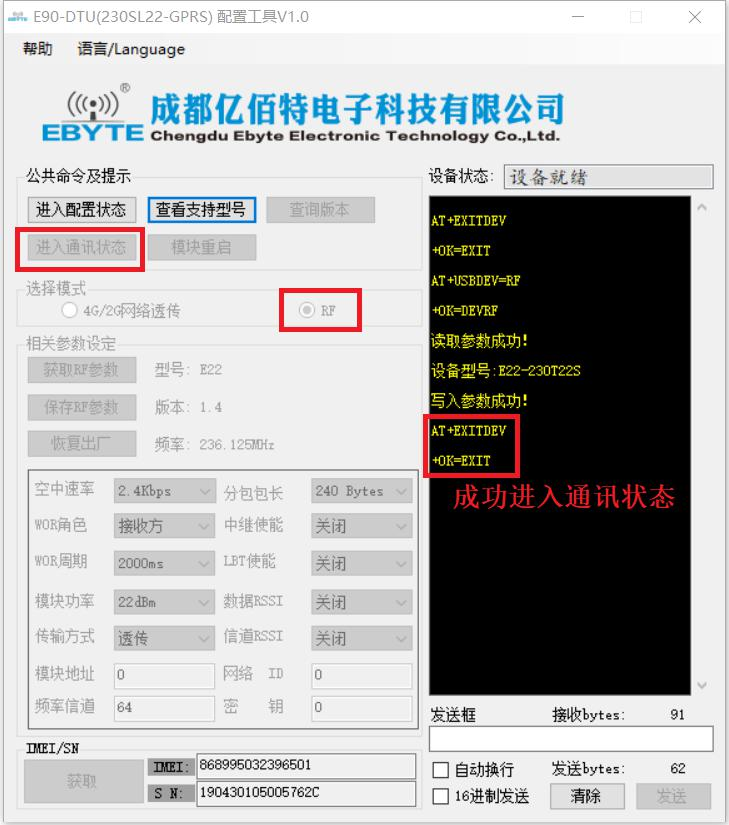

5. 模塊參數配置完成后，若修改了“4G/2G 網絡透傳”模式下的參數，需再次 “4G/2G 網絡透傳”模式，點擊“公共命令及提示”框中的“模塊重啟”按鈕，讓修改的 4G/2G 參數生效且自動進入通訊狀態；若沒有修改“4G/2G 網絡透傳”模式下的參數，則無需點擊“模塊重啟”按鈕，在 RF 模式下直接點擊“進入通訊狀態”按鈕。完成后如下圖所示：
6. 進入通訊狀態后，30 秒內，若 LINK 指示燈常亮表示已接入服務器，此時便可以進行網絡透明傳輸。

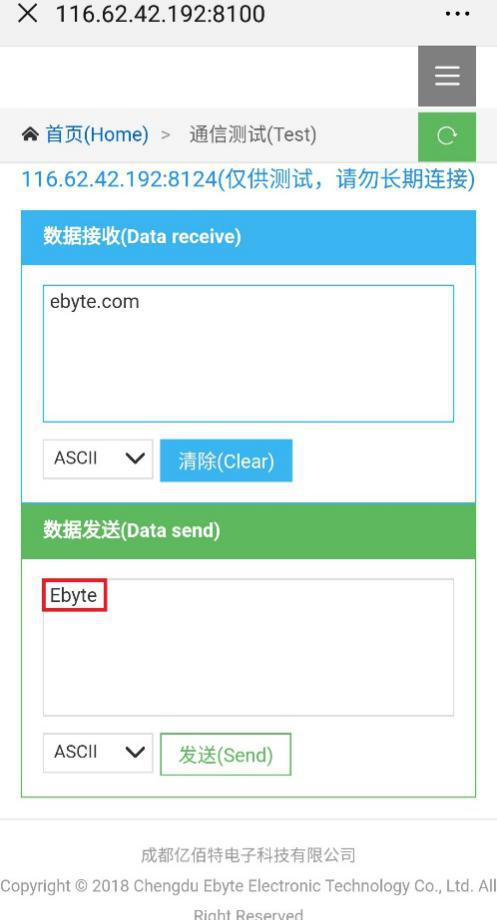

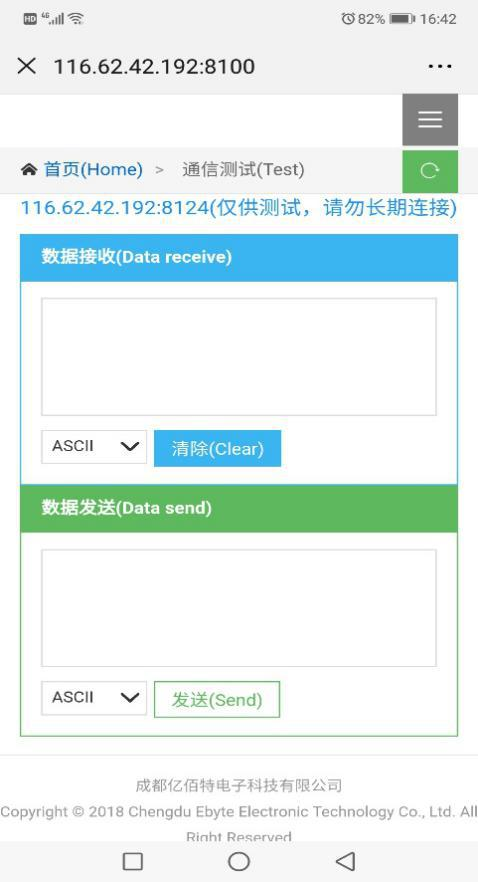

7. 手機關注“億佰特物聯網應用專家”微信公眾號，進入頁面，依次點擊：客戶支持->設備測試，手機截圖界面如下：

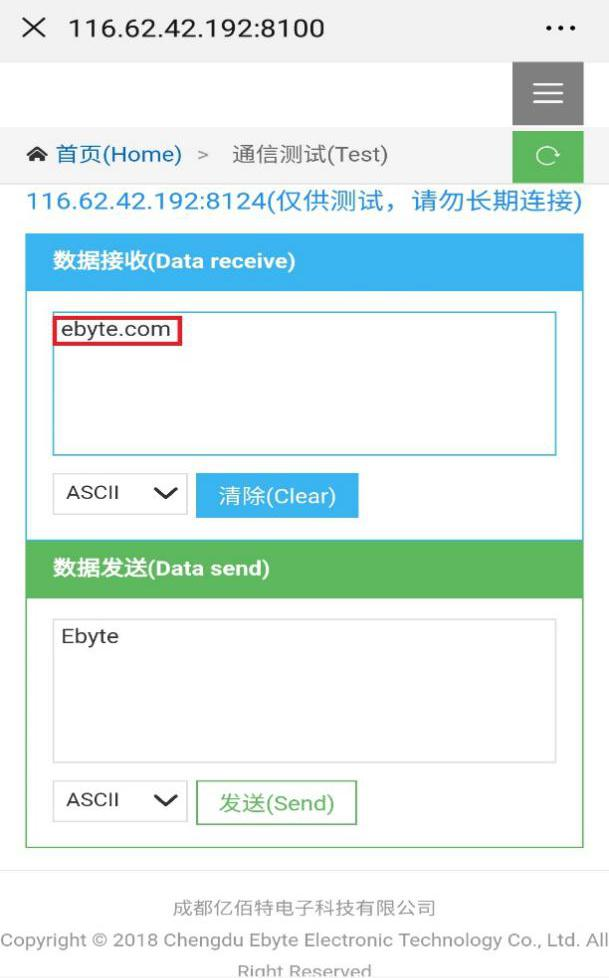

8. 使用串口助手發送數據給 E22-230TXXS 模塊，若 E90-DTU (230SL22- GPRS)接收到 E22-230TXXS 發送的數據，則 WORK指示燈閃爍，通訊測試結果如下圖所示：

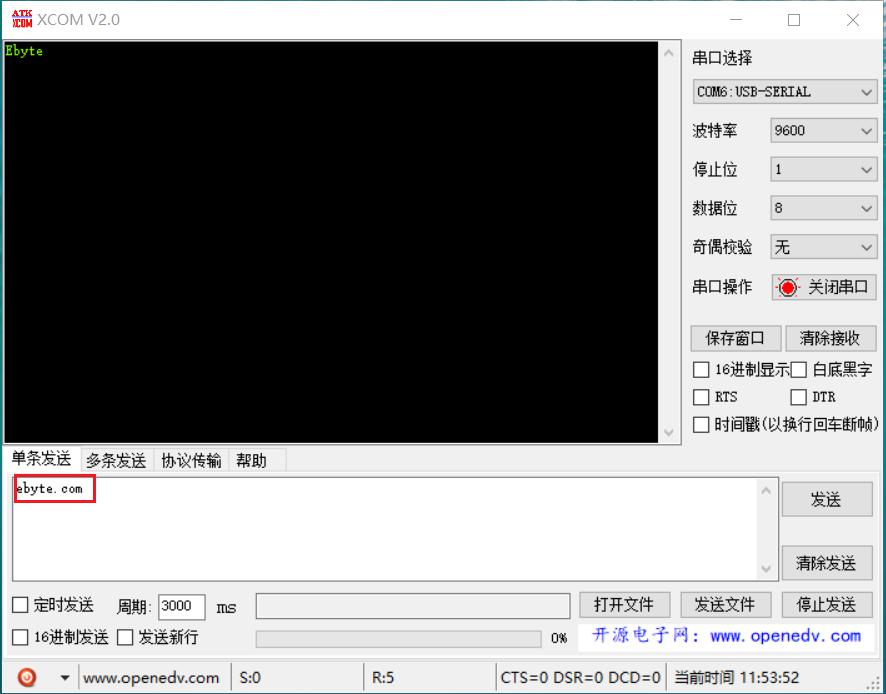

( a )E22-230TXXS 向 E90-DTU (230SL22- GPRS)發送數據，E90-DTU (230SL22- GPRS)收到數據后透傳到服務器

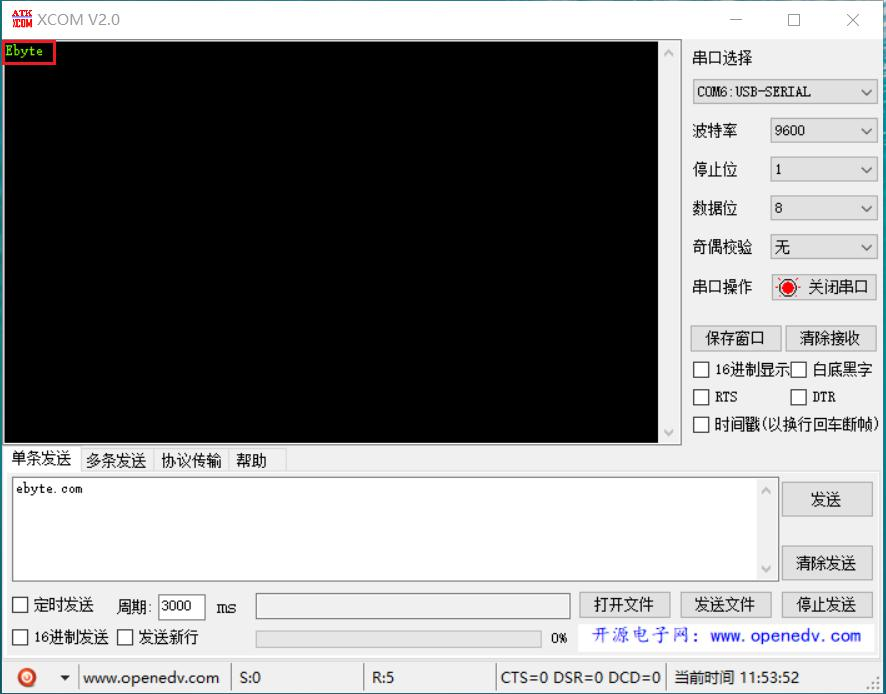

( b ) E90-DTU (230SL22- GPRS)接收到服務器發送的數據，再將數據發送至 E22-230TXXS。
1、 工作模式分為：通訊模式、配置模式，配置模式細分為 4G/2G 網絡透傳配置模式和 RF 配置模式。
( a ) 通訊模式：上電后電臺默認工作在通訊模式，并自動開始網絡連接，當與服務器建立連接后，電臺收到的任意數據將被透傳到服務端。同時也可以接收來自服務端的數據，收到服務端數據后模塊將直接通過射頻模塊輸出。本模塊單包數據支持的最大長度為 512 字節。
( b ) 4G/2G 網絡透傳配置模式：此模式下，用戶可配置電臺 4G/2G 網絡透傳參數。
( c ) RF 配置模式：此模式下用戶可配置電臺 RF 參數。
( d ) 模式切換：使用官方提供的 E90-DTU (230SL22- GPRS)配置上位機， 即可進行模式切換以及參數配置。注意，使用上位機進入配置狀態后，系統處于配置模式，此時點擊“模塊重啟”按鈕或者“進入通信按鈕”，系統將切換為通訊模式；當進入配置狀態后，將 USB 線拔下，系統也將自動切換為通訊模式，此時若沒有提前點擊保存參數按鈕或修改了 4G/2G 網絡透傳參數但沒有點擊“模塊重啟”按鈕，則修改的參數不會生效。
2、 基站定位功能
E90-DTU (230SL22- GPRS)支持基站定位功能，用戶可使用官方提供的 E90-DTU (230SL22- GPRS)配置軟件，在 4G/2G 網絡透傳配置模式下，點擊“查詢 LBS 信息”按鈕來讀取設備當前的 LBS 信息。
3、 查詢網絡模塊與基站連接的信號強度
用戶可使用官方提供的 E90-DTU (230SL22- GPRS)配置軟件，在 4G/2G 網絡透傳配置模式下，點擊“查詢信號強度“按鈕，即可獲取當前信號強度信息。
4、 網絡功能
a) 注冊包：注冊包默認關閉，用戶可配置 4 種注冊包類型，可選分別為連接時發送物理地址、連接時發送自定義數據、每包數據前都追加物理地址，每包數據前都追加自定義數據，自定義注冊數據包最大長度 40 字節（當設置為 HEX 格式時，最大長度 20 字節）。
b) 心跳包：在網絡通訊空閑狀態下，心跳包用于網絡狀態維護。其心跳周期可設定 0~65535 秒，心跳數據包最大長度 40 字節（當設置為 HEX 格式時，最大長度 20 字節）。支持 網絡心跳、 串口心跳兩種心跳類型，當選擇為網絡心跳時，以通訊空閑開始計時，按照配置的心跳周期向服務器發送心跳數據包。選擇為串口心跳，以通訊空閑開始計時，按照配置的心跳周期向串口發送心跳數據包。
c) 清除緩存：與服務器連接建立前，串口收到的數據將被緩存，當與服務器連接建立時，可選擇是否清除緩存數據，
默認狀態下清除緩存關閉。本地緩存的最大數據包長度為 256 字節。
5、射頻功能
( 1 )射頻 RSSI：即信號強度指示功能。電臺內部射頻模塊支持?jǐn)?shù)據包信號強度輸出?？捎糜谠u估無線射頻信號質量、改善通信網絡、測距。支持環境噪聲信號強度輸出到網絡服務器?？捎糜谑謩訉崿F(xiàn) LBT 功能。
( 2 ) 電臺射頻具有 FEC 前向糾錯算法：其編碼效率較高，糾錯能力強，在突發干擾的情況下，能主動糾 正被干擾的數據包，大大提高可靠性和傳輸距離；在沒有 FEC 的情況下，這種數據包只能被丟棄。
（ 3 ）組網功能：本電臺搭配 E22 同頻系列模塊或者 E90-DTU(230SLXX)系列電臺即可實現多級中繼組網。多級中繼適用于超遠距離通信。同一區域運行多個網絡同時運行，真正實現多局域網到物聯網的相互轉發，搭建真正的物聯網模型，詳請查看“應用模型”章節介紹。
（ 4 ）電臺射頻端具有 Listen before talk（LBT）功能，開啟該功能，電臺在服務器下發數據后，主動監聽信道環境噪聲。噪聲超過閾值則延時發送。該功能可極大的提高電臺在惡劣環境下的與無線射頻通信成功率。該功能可用于組網傳輸，防沖突處理。
（ 5 ） 定點發射：支持地址功能，電臺無線射頻端可發射數據到任意地址、任意信道的其他無線設備，達到組網、中繼等應用方式：例 如：電臺需要向 E22 同頻系列模塊 B（地址為 0x00 01，信道為 0x80）發射數據 AA BB CC，其通信格式為：00 01 80 AA BB CC，其中 00 01 為模塊 B 地址，80 為模塊 B 信道，則模塊 B 可以收到 AA BB CC，其它模塊不 接收數據（E90-DTU(230SLXX)系列電臺同理）。
（ 6 ）LoRa 擴頻：LoRa 直序擴頻技術將帶來更遠的通訊距離；發射功率密度低，不易對其他設備造成干擾；
6、恢復出廠功能
恢復出廠的方式有以下兩種：
? 軟件恢復出廠：用戶可通過官方提供的 E90-DTU (230SL22- GPRS)配置軟件，分別在 4G/2G 網絡透傳配置模式以及 RF配置模式下，點擊“恢復出廠“按鈕，即可復位 4G/2G 模塊以及 RF 模塊。注意，若點擊了 4G/2G 網絡透傳配置模式下的”恢復出廠按鈕“，在所有修改參數操作完成后，需再次點擊“模塊重啟”按鈕，讓恢復出廠或配置的 4G/2G 網絡透傳參數生效。
? 硬件恢復出廠：用戶可通過按下電臺側方的 Reload 按鍵并持續 4~10S 后松開，若 WORK 燈閃爍，則恢復出廠設置成功，此時系統自動切換為通訊模式，若想要進入配置狀態需重新點擊“進入配置狀態”按鈕。
