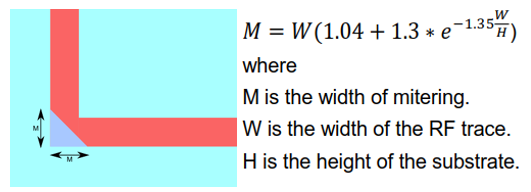

圖1：直角補償
根據50Ω特性阻抗所需的線寬和鋪地間距，選擇正確的傳輸線類型（微帶線或帶狀線）；
通過阻抗計算工具確保阻抗線路安裝50Ω特性阻抗設計，并確定線寬和鋪地間距以及結構；
為保持射頻線路特性阻抗的連續性，保持射頻布線寬度和線間距保持一致，不發生突變。
針對帶狀線，鋪地間距應小于傳輸線與參考面的厚度，否則帶狀線將變?yōu)槲Ь€；
針對帶狀線，確保鏡像地面積盡量大，至少要大于傳輸線與地的間隙；
為射頻傳輸線提供一個干凈，沒有干擾的，同時沒有任何射頻信號線通過其下穿過的鏡像地，以提供一個良好的射頻信號信號回路；
盡量縮短傳輸線的長度，長的傳輸線將帶來衰減；
避免射頻傳輸線的直角，必須需要拐角時應進行直角補償，見附圖1；
射頻信號線上盡量不要出現分叉或者之腳，都會對射頻阻抗產生影響；
不要在射頻傳輸線上平行布置任何線路，這樣的線路會增加線與線之間的額耦合；
不要在射頻傳輸線上設置測試點；
? ?PCB疊層設計推薦使用四層板結構，層設置架構如下：
【Top layer】射頻IC和元件、射頻傳輸線、天線、去耦電容和其他信號線，見附圖2；
【Layer 2】地平面
【Layer 3】電源平面
【Bottomlayer】非射頻元件和信號線
完整的電源平面提供極低的電源阻抗和分布的去耦電容，同時射頻信號線有一個完整的參考地，為射頻信號提供完整恒定不變的參考，有利于射頻傳輸線阻抗的連續性。
射頻pcb兩層板主要用于低成本，簡單的電路板。為是設計50Ω特性阻抗，一般電路板厚度要很小，同時電路板的也無法提供完整的地平面。

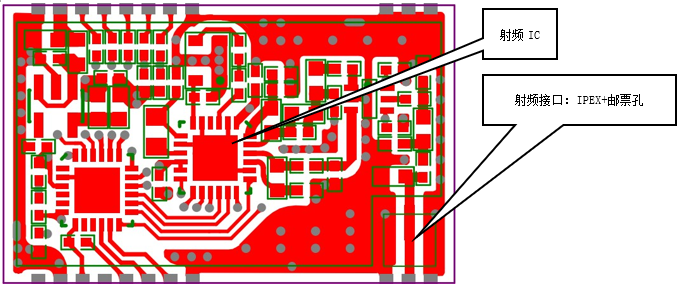

圖2：Top layer
1、地平面
地平面設計在射頻電路板設計中十分重要，見圖3。射頻信號的返回路徑就是射頻信號線下的地平面，良好的地設計是完整的且盡可能寬的不存在中斷地平面，一旦返回路徑的地平面被中斷，返回信號就會找一個更小阻抗的路徑回流，這樣就加大電流環路，增加了電感引起不必要的EMI的干擾。同時增加了阻抗匹配的難度同時產生一定的衰減。過窄的地平面是傳輸線的性能改變，可能會帶來更多的射頻信號泄露。
2、地平面設計規則
作為射頻信號線鏡像回流地的平面要完整，并且獨立定義，同時不要有任何其他信號線在地平面上布置；
對于Top Layer和Bottom Layer空白部分，建議做鋪地處理，并且通過間距不大于λ/20的過孔將各部分地連在一起；
對于高密度電路板（例如含CSP封裝）不建議使用2層電路板，盡可能采用4層板進行設計；
盡量不要將地平面做分地處理，除非保證在地平面上電流不會形成環流；
射頻信號線下的地平面要盡可能的寬，地平面過窄會引起寄生參數同時增加衰減；
地平面、頂層的地已經連接兩層的過孔，應盡量保證射頻信號線做到完全的“屏蔽”，以增加產品的EMC能力。
同時建議通過地孔將電源平面包裹起來，避免不必要的電子輻射。

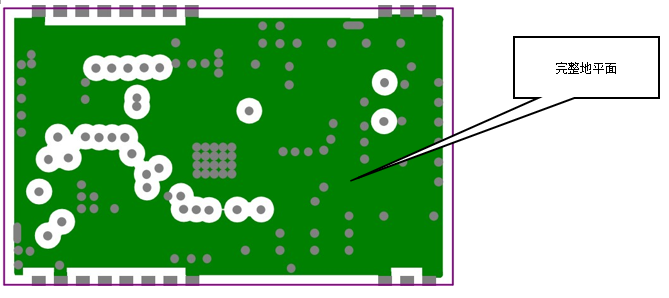

圖3：Layer 2
射頻PCB電路板電源供電需要通過退耦電容濾除IC的噪聲，見圖4，避免噪聲在不同設備（IC）之間流轉，同時電源噪聲會增加頻率合成器的相位噪聲，降低接收機的接收靈敏度，增加信號的雜散等不利影響。
電源退耦建議
退耦電容放置離電源越近越好；
退耦電容容值越小離供電管腳越近；
盡量將退耦電容和電源設置在同一個平面，如果無法將所有的電容放置在同一個平面，優先小容值的電容；
供電電源經過退耦電容后進入IC，在退耦電容和IC管腳之間不要放置過孔。
為每個退耦電容設置一個地過孔，不要共用地過孔。
對于設置了獨立電源層的電路板，使用獨立的過孔為每個用電“單位”供電，不要共用電源過孔。

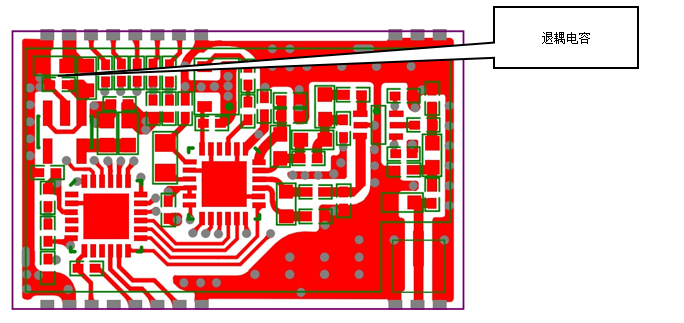

圖4：電源退耦
圖5：地孔伴隨
過孔是連接不同信號層的關鍵“裝置”，然而他具有極高的寄生參數，會帶來很多寄生干擾和問題。
PCB過孔規則
使用盡可能的多的過孔連接不同層，且間隔不大于信號波長的λ/20;
“地孔伴隨”，在信號線附近設置盡可能的多的過孔，以降低過孔的寄生電感，見圖5；
焊盤和焊點不要共用過孔，盡量獨立；
盡量避免射頻信號跨層；
QFN封裝的器件，其底部設置盡可能多的過孔；
可以使用地孔來隔離干擾源和敏感電路；
PCB電容使用規則
射頻電路使用C0G/NP0兩種規格的電容，避免受到溫度變化的影響；
晶振的負載電容，使用C0G/NP0兩種規格的電容；
用于匹配的電容，應工作在其自諧振頻率（SRF）以下；
射頻電路采用高Q的電容；
用于退耦的電容，沒必要采用C0G電容，一般采用X5R或X7R即可（根據溫度決定）；
退耦電容采用SRF對應值的電容；
建議使用小封裝的電容（如0201或0402），降低寄生參數對射頻電路的影響；
對于已經匹配的射頻信號線路的隔直電容，最好采用SRF與信號頻率比較接近的電容，具有較低的ESR，減小信號的衰減。
PCB電感使用規則
采用高Q值的電感用于匹配電路，應工作在其自諧振頻率（SRF）以下；
用于濾波的電感，應使用其自諧振頻率接近噪聲頻率；
相鄰電感不要平行放置，應盡量增加距離并垂直放置；
射頻陶瓷電感具有價格優勢和較高的SRF，但是其Q值較低同時耐流較差，尤其高感值的電感，使用時仔細核對器件手冊；
繞線電感具有極低的直流電阻，高的Q值和較大的耐流；綜合繞線電感的性能優于陶瓷電感，但成本較高。
