長期以來，低成本、低功率、短距離的無線通訊市場一直存在著。自從Bluetooth藍牙技術問世后，一度讓工業控制、家用自動控制、玩具制造商等業者動心不已，而藍牙設備的成本卻讓他們望塵莫及，這導致許多廠商放棄使用。
如今，這些行業廠商領導者都加入IEEE 802.15.4標準聯盟，負責制定ZigBee協議的物理層和媒體介入控制層。IEEE 802.15.4規范是經濟，高效，低數據速率（<250 kbps），適用于個人區域網絡和對等網格網絡的2.4 GHz和868/928MHz無線技術。 它是ZigBee應用層和網絡層協議的基礎。
ZigBee是一種新興的低成本，低復雜度，低功耗，低數據速率，低成本無線網絡技術，是無線標記技術和藍牙技術之間的技術方案。主要用于短距離無線連接。 它是基于802.15.4標準，在數千個微小的傳感器之間協調實現通信。 這些傳感器需要非常低的功耗，并且通過無線電波將數據從一個傳感器傳輸?shù)搅硪粋€(gè)傳感器，因此它們的通信效率非常高。
多年來，無線技術已經開發出不同的分支機構，適用于不同領域。最初，許多技術僅用于消費電子通信，如CDMA / GPRS，WI-FI技術，藍牙技術等，但現在隨著工業控制的需求，一些無線技術也被應用于工業領域。 就像下面介紹的ZigBee技術一樣。 通過使用這些技術可以解決傳統控制因?yàn)闆]有通訊功能而無法實現集中監控的問題，這將操作維護人員從大量繁瑣的工作中解放出來，大大減輕了系統的不利影響和人工成本開銷。
一般來說，隨著通信距離的增加，設備的功耗、系統成本、復雜性都在增加。與現有的無線通信技術相比，ZigBee技術將是最低的功耗和成本的技術。同時由于ZigBee技術的數據傳輸速度和通信范圍偏低，ZigBee技術也適用于攜帶流量較少的數據流量。 所以ZigBee聯盟預測了工業控制，消費電子，汽車自動化，農業自動化和醫療設備控制等主要應用領域。
?IEEE無線個人區域網(PAN)工作組的IEEE 802.15.4技術標準是ZigBee技術的基礎。802.15.4標準旨在為低能耗的簡單設備提供有效覆蓋范圍在10米左右的低速連接，可廣泛用于交互玩具、庫存跟蹤監測等消費與商業應用領域。傳感器網絡是其主要市場對象。

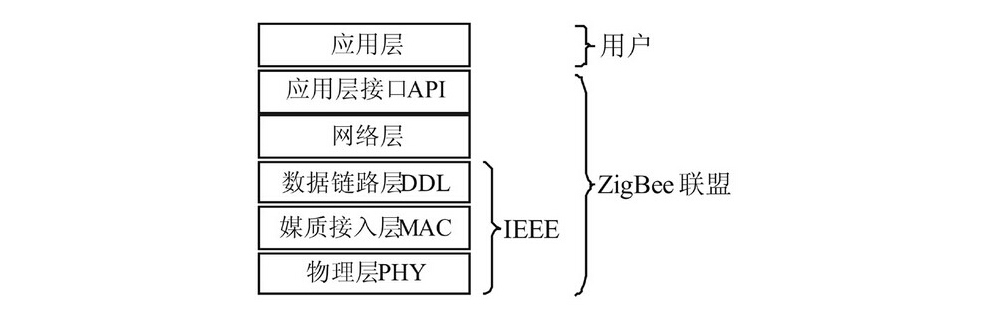

?IEEE 802.15.4協議定義了兩個物理層標準，分別是2.4GHz物理層和868/915MHz物理層。它們都基于DSSS（直接序列擴頻），使用相同的物理層數據包格式，區別在于工作頻率、調制技術、擴頻碼片長度和傳輸速率。2.4GHz波段為全球統一的無需申請的ISM頻段，有助于ZigBee設備的推廣和生產成本的降低。2.4GHz的物理層通過采用高階調制技術能夠提供250kb/s的傳輸速率，有助于獲得更高的吞吐量、更小的通信時延和更短的工作周期，從而更加省電。IEEE 802.15.4協議特點如圖2-1所示：
? Zigbee在中國被翻譯成“紫蜂”，是基于IEEE802.15.4協議開發的一種短距離無線通信技術、功耗低、行業最有可能用于工業應用中的無線通信技術。 Zigbee是一個由多達65535個無線數據傳輸模塊組成的無線數據傳輸網絡平臺。 每個Zigbee網絡數據模塊可以在整個網絡上相互通信。 每個網絡節點之間的距離可以從標準75m無限擴展改變。 ZigBee模塊是在2.4GHz（全球），868MHz（歐洲）和915MHz（美國）中分別以250kbit/s，20kbit/s和40kbit/s的速度運行的無線連接，其傳輸距離 范圍在10-75m，但可以繼續增加。
作為一種無線通信技術,ZigBee技術具有如下特點:
1.低復雜度：
zigbee協議的大小一般在4-32KB，而藍牙協議和wi-fi協議一般都超過100KB
2.自組織：
zigbee能夠自動建立其所想要的網絡
3.時延短:
通信延遲和休眠喚醒非常短暫。典型的搜索設備延遲30ms，睡眠喚醒延遲為15ms，有源設備信道接入延遲為15ms。所以ZigBee技術適用于要求苛刻的無線控制（如工業控制等）應用的延遲。
4.低功耗:
由于ZigBee的傳輸速率低,發射功率僅為1mW,而且采用了休眠模式,功耗低,因此ZigBee設備非常省電。據估算,ZigBee設備僅靠?jī)晒?jié)5號電池就可以維持長達6個月到2年左右的使用時間,這是其它無線設備望塵莫及的。
5.可靠性:
采取了碰撞避免策略,同時為需要固定帶寬的通信業務預留了專用時隙,避開了發送數據的競爭和沖突。MAC層采用了完全確認的數據傳輸模式,每個發送的數據包都必須等待接收方的確認信息。如果傳輸過程中出現問題可以進行重發
6.低成本：
ZigBee模塊的初始成本在6美元左右,先如今已降到1.5—2.5美元,并且ZigBee協議是免專利費的。低成本對于ZigBee也是一個關鍵的因素。

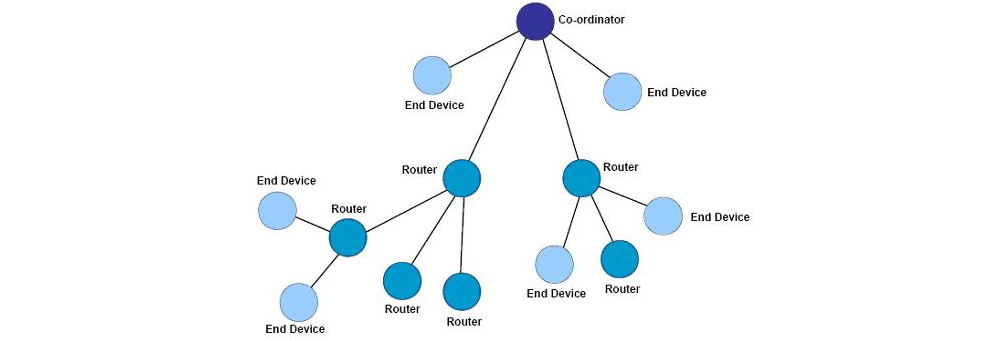

?在由ZigBee協議棧組成的網絡中，存在三種類型的邏輯設備類型—協調器（Coordinator）、路由器(Router)、終端設備(End Device)。一個ZigBee網絡包括一個協調器節點、多個路由器和終端設備節點。
Coordinator協調器員負責啟動整個網絡。它也是網絡上的第一個設備。 協調器選擇信道和網絡ID（也稱為PAN ID，本地網絡ID），然后啟動整個網絡。 ZigBee協調器也可用于幫助在網絡中建立綁定和應用程序?qū)咏壎ā?協調器的角色主要與網絡的啟動和配置有關。 一旦這些完成，協調器就像一個路由器。 由于ZigBee網絡本身的分布，整個網絡的運行不再依賴協調器的存在。
ZigBe路由器的主要功能是：允許其他設備加入網絡、多跳路由和幫助電池進行電子終端設備的通信。通常，路由器將保持活動狀態，因此在這種情況使用外部電源是最佳選擇。 但是，當使用此網絡模式的Mesh組網時，允許一定周期的路由間隔一次，因此也可以使用電池供電。
ZigBee終端設備沒有特定的維持網絡結構的責任，它可以睡眠或者喚醒，因此它可以是一個電池供電設備。通常，終端設備對存儲空間(特別是RAM的需要)比較小。

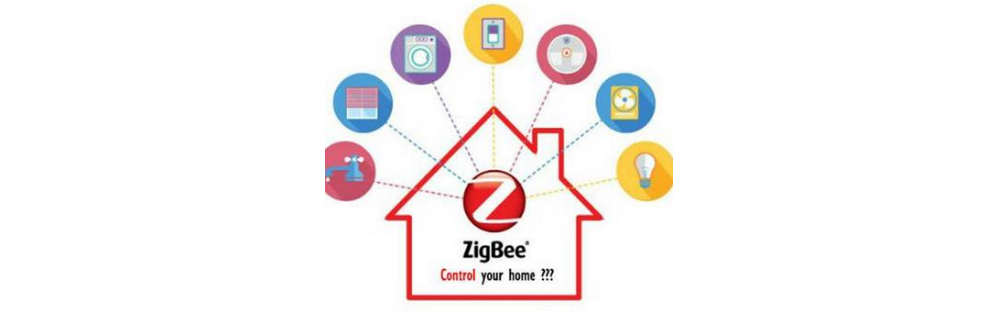

? ZigBee的初衷是開發易于構建的低成本無線網絡，而其低功耗將使產品的電池持續六個月至幾年。 在產品開發初期，將以工業或企業市場為導向的感應網絡，提供傳感器識別，照明和安全控制等功能，然后逐步擴大當前市場應用于家庭物聯網中。通常符合以下條件之一的應用，就可以考慮采用ZigBee技術,如：
1、空調系統的溫度控制器, 燈光、窗簾的自動控制；
2、老年人與行動不便者的緊急呼叫器； ?
3．電視與音響的萬用遙控器, 無線鍵盤、滑鼠、搖桿，玩具；
4．煙霧偵測器； ?
5．智慧型標簽。

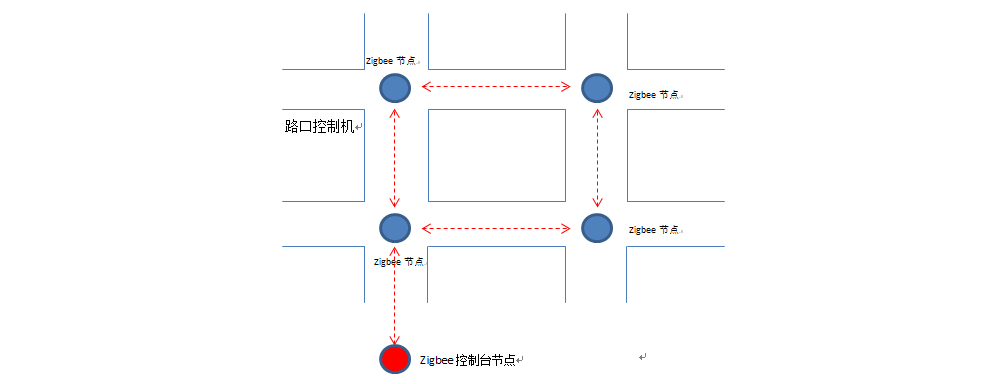

智能交通控制系統如圖4-1所示：

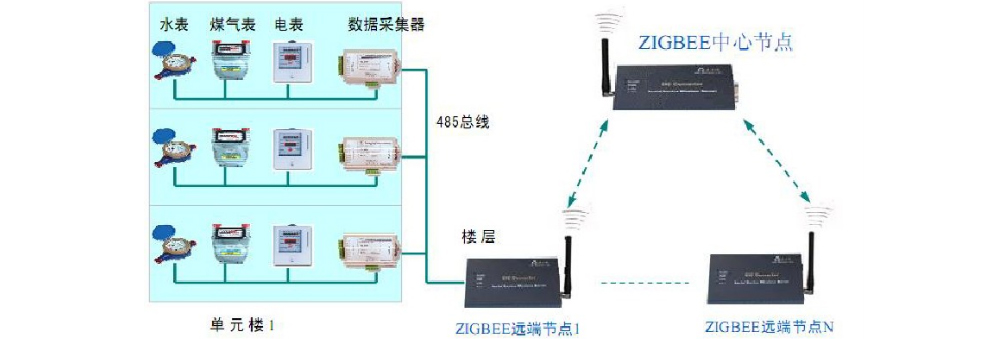

無線遠程抄表系統如圖4-2所示：
五、zigbee模組方案

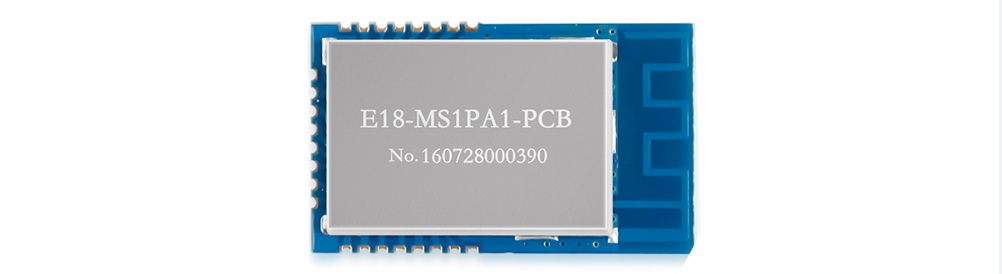

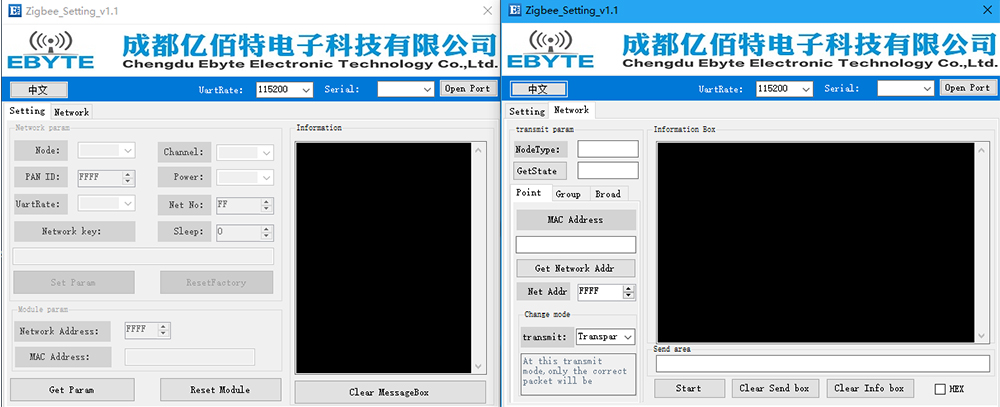

?成都億佰特是一家專注與物聯網應用的高科技公司，其E18系列是集齊Zigbee組網三個類型設備（協調器、路由器、終端）與一身的Zigbee無線模塊，可實現星型組網、mesh組網等多種組網方式，模塊參數可以通過專用配置軟件（如圖5-2所示）自由設置，可實現廣播、組播、點播三種數據傳輸方式，在點播模式下，還可根據不同需求任意搭配MAC地址、網絡地址、透?jìng)鞯确绞?，無論是對于成品工業應用還是初學者學習都是絕佳的選擇。其實物圖如圖5-1所示
綜上所述，本文介紹了ZigBee技術和IEEE 802.15.4標準及其相關應用，討論了其關系，以及其在無線通信領域的應用前景和前景。 ZigBee技術彌補了低成本，低功耗和低速無線通信市場的空缺，這是該技術成功的關鍵所在。 隨著協議的正式版本的發布，更多的關注和研發力量將進入應用程序設計和實施，互操作性測試和營銷等。 我們有理由相信，在不久的將來，將有越來越多的內置ZigBee功能的設備融入我們的生活，并將大大改善我們的生活方式和經驗。
