這里采用成都億佰特電子科技有限公司的E103-W06 WiFi模塊，它是成都億佰特基于 TI 第三代 WIFI 芯片 CC3235S 推出的一款高性能、高可靠的雙頻 WIFI 模塊，內置高性能 ARM Cortex-M4 處理器，無線最大發射功率可達+18dBm，硬件封裝可兼容原廠 CC3235MODS 、CC3235MODSF，本公司模塊可與之互換。模塊支持 IEEE802.11 a/b/g/n 標準，可工作在 2.4G 和 5G 兩種頻段下。
那么，如何利用WiFi模塊連接電腦呢？
A AP P 角色下與 P PC C 的 的 T TP CP r server 通信
這里只是做一個示例，TCP 模式下的另外兩種通信也參考此實例（TCP server,UDP），通過 AT+MODE 指令設置
不同的模式即可。
1、*設置模塊角色：AP、傳輸模式：透傳、服務模式：TCP server；
AT+MODE=1,1,1
2、配置 SSID 相關參數（SSID 俗稱 WiFi 名稱）：
AT+SSID=0,E103-W06-TEST,2,12345678。
3、設置工作頻率：
AT+RADIO=1,36,0,0,CN
4、設置 IP 地址：
AT+NETIP=192.168.1.111,255.255.255.0,192.168.1.31,192.168.1.31
5、設置端口號：
AT+SVRPORTIP=4001

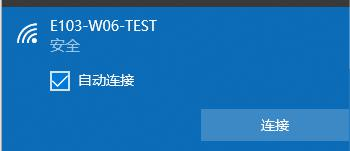

6、*在配置完參數后，重啟模塊，在 PC 端找到第二步設置的 SSID(WiFi 熱點名稱)叫做 E103-W06-TEST 的 WiFi,
輸入秘密連接
7、*連接成功后查詢本地 IP、本地端口：
AT+ SVRPORTIP?
得到返回如下：AT+SVRPORTIP=4001,192.168.1.111

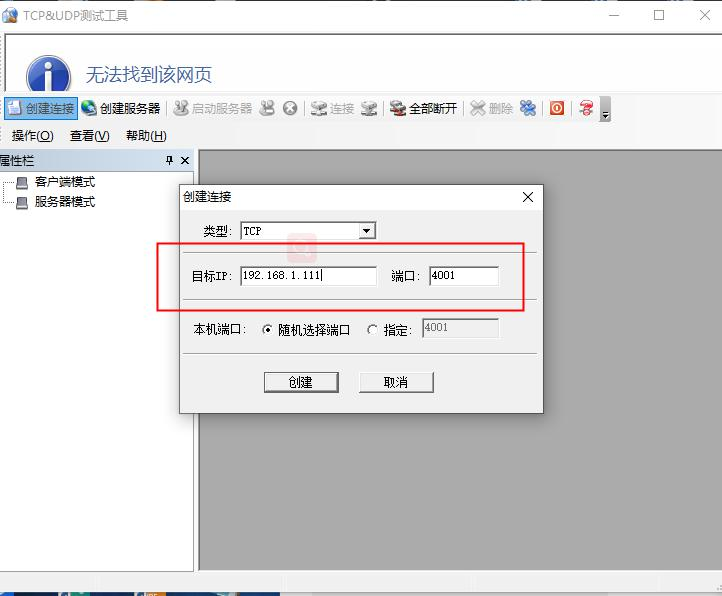

8、*打開 TCP 調試助手，因?yàn)槟K是服務器，所以這里創建客戶端，將步驟 7 中對應的 IP、端口輸入信息，如圖：

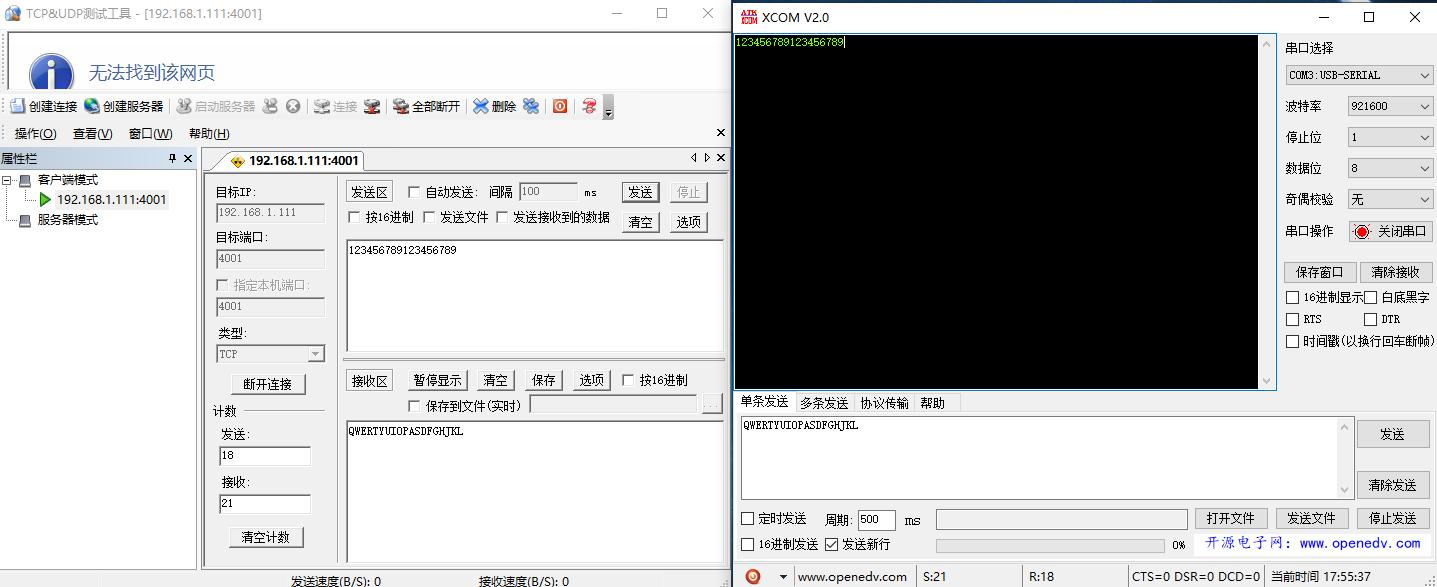

9、*通信，在通信之前需要注意若模塊處于 AT 模式，需要退出 AT 指令，AT+EXAT
至此基于 AP 模式的數據傳輸完成。其他的傳輸模式、服務模式基于此自行設置。
S S TA 角色與 P PC C 的 的 T TP CP t client 通信
模塊在 STA 角色下要實現與 PC 通信需要保證 PC 和 MO 塊處于同一局域網。這里以手機熱點的方式作為教程，
也可以使用路由器。STA 的另外兩種 TCP server,UDP 也參考此流程，通過 AT+MODE 指令設置不同的模式即可。
1、*打開手機熱點，PC 連接上熱點，找到熱點分配給 PC 的 IP 地址，此步驟非常重要，IP 地址不正確將無法進
行通信。（也可以連接到路由器）

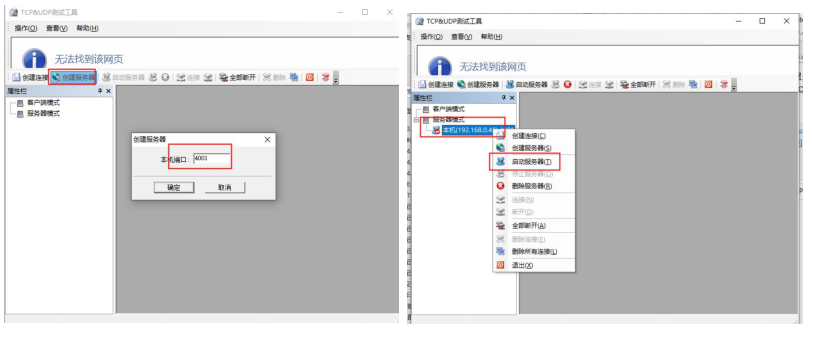

2、*打開 TCP 調試助手，創建 TCP Server 服務器，將第二步設置的端口號輸入，啟動服務器：
3、*設置通信端口、IP 地址（此步驟非常重要，IP 地址不正確將無法通信），參考指令：配置、讀取 SOCKET 端
口、IP 地址：
AT+SOCKET=0,4001,192.168.43.64

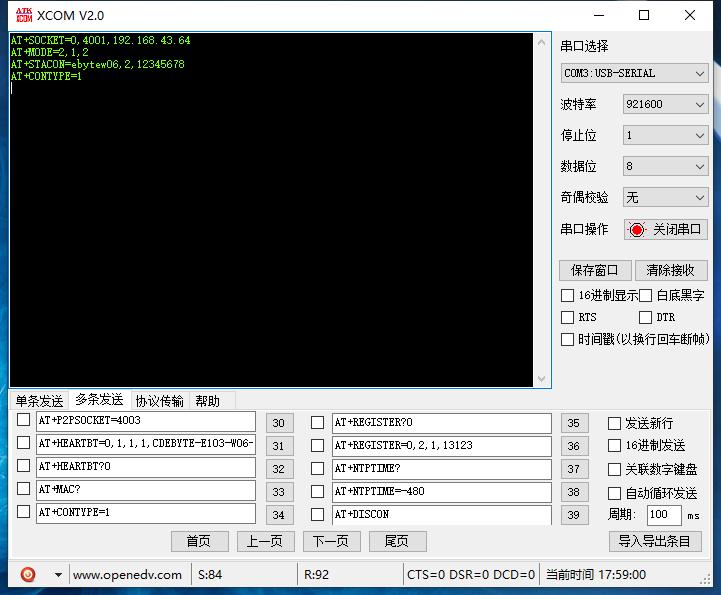

4、*設置模塊角色：STA，傳輸模式：透傳，服務模式：client 客戶端
AT+MODE=2,1,2
5、*設置連接目標參數，這里的參數就是第一步設置的熱點名稱，密碼和加密方式：
AT+STACON=ebytew06,2,12345678
6、*設置連接方式（連接分為了手動、自動、smartconfig），這里選擇自動連接：
AT+CONTYPE=1

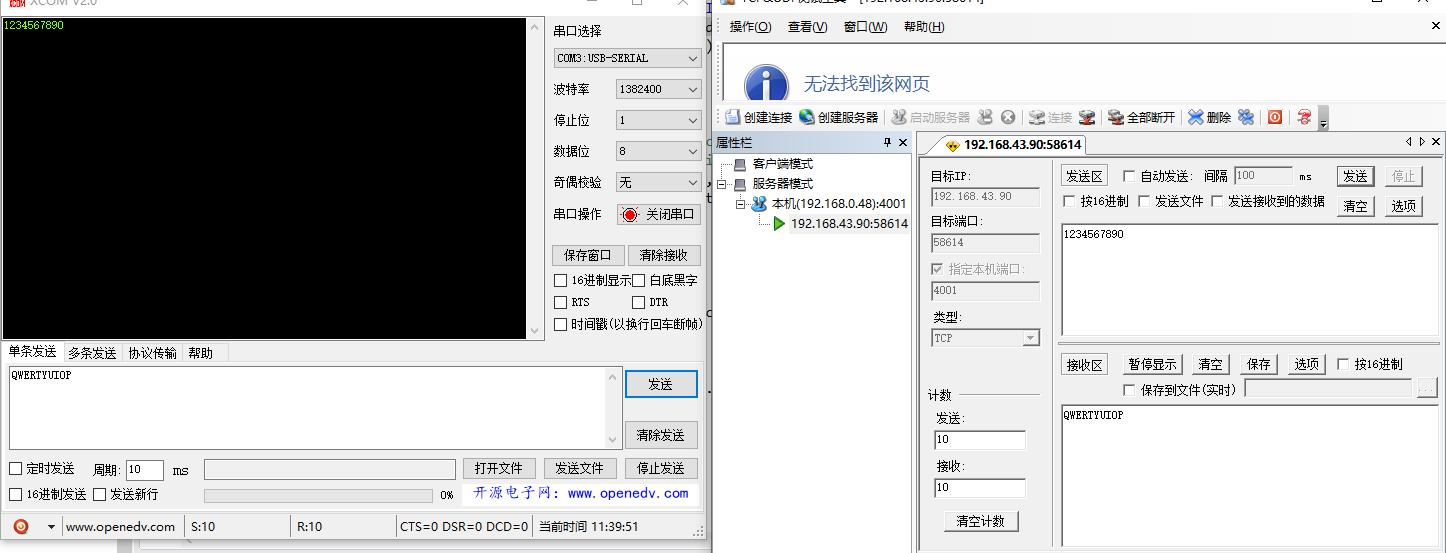

7、重啟模塊，等待模塊連接上熱點和 Tcp Server 服務器后進行數據傳輸
至此，STA 角色下與 PC 通信已經建立完成。
說明：某些手機可能由于自身技術的原因，沒有數據轉發功能，需要注意。
P AP 角色下的 U UP DP 協議傳輸
本實例將在 AP 模式下演示協議傳輸。
1、*設置角色：AP，傳輸模式：協議傳輸，服務類型：UDP
AT+MODE=1,2,3
2、*設置本地端口號
AT+ SVRPORTIP=4001

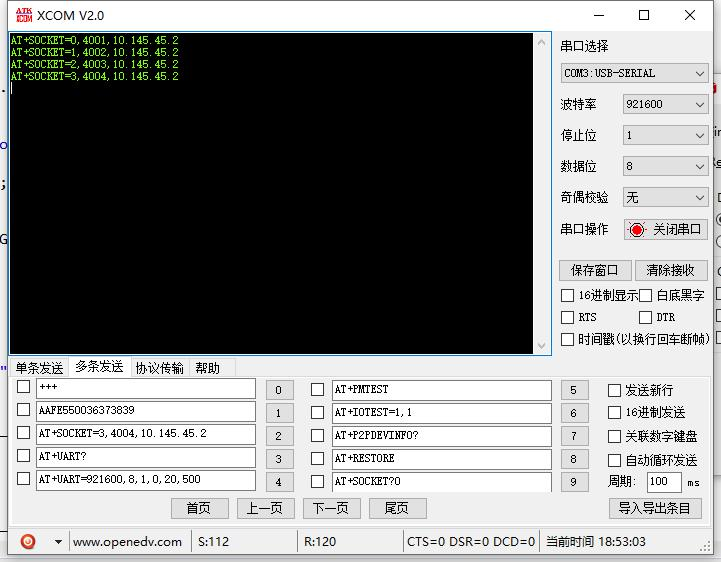

3、*設置 UDP 通信列表，此步驟是為了區分 UDP 數據來源，可以設置 4 組。
AT+SOCKET=0.4001,10.145.45.2
AT+SOCKET=1.4002,10.145.45.2
AT+SOCKET=2.4003,10.145.45.2
AT+SOCKET=3.4004,10.145.45.2
這里僅僅是做演示，實際值根據需要自行設置。
4、*重啟模塊，使用 PC 連接到模塊

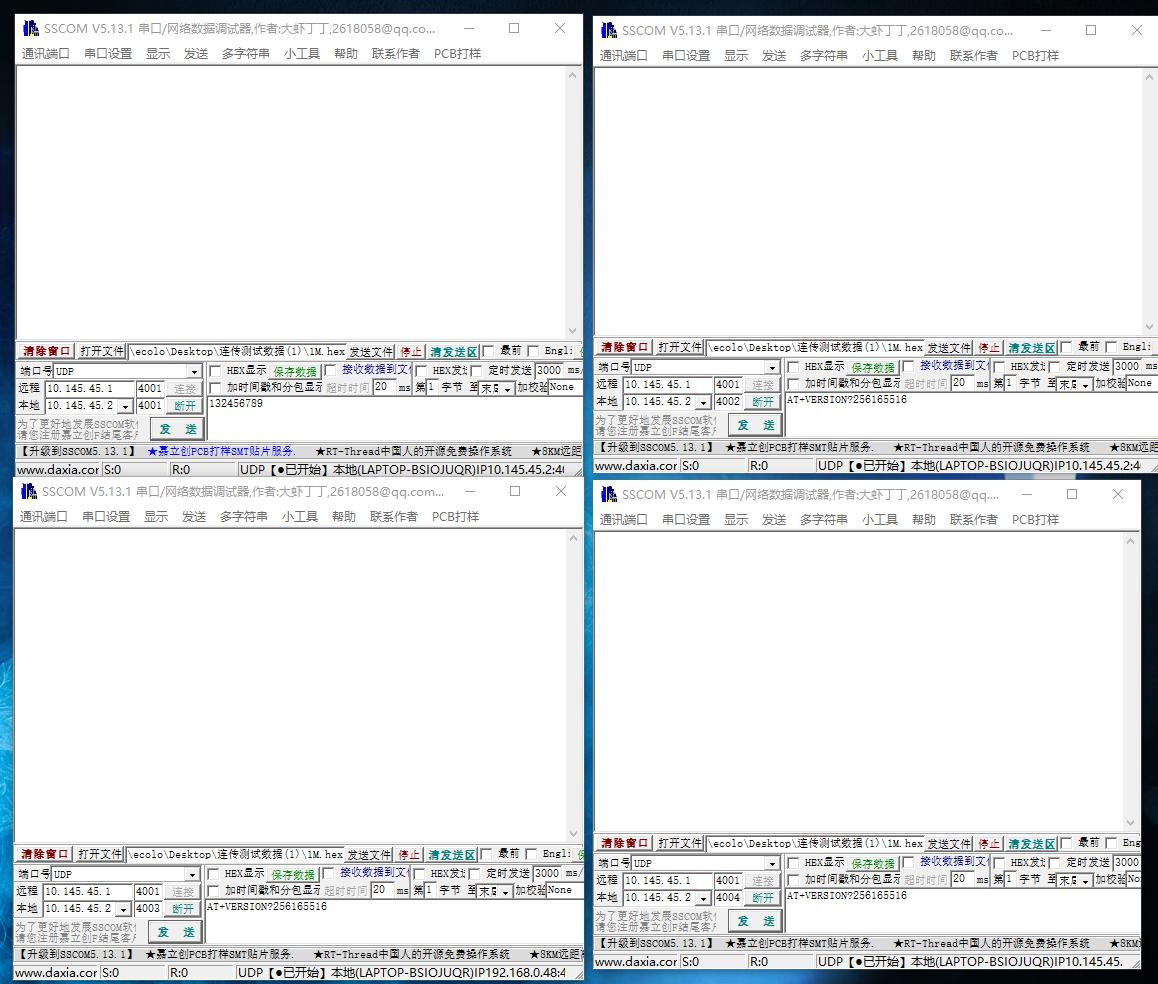

5、*打開 UDP 助手建立 UDP 通信
6、*通信，因?yàn)槭菂f(xié)議傳輸，所以在模塊端發送數據的時候需要按照協議傳輸格式輸入數據，詳見協議傳輸。而
PC 端不需要加格式，但是模塊在收到 PC 端的數據后會按照協議格式打印出數據。

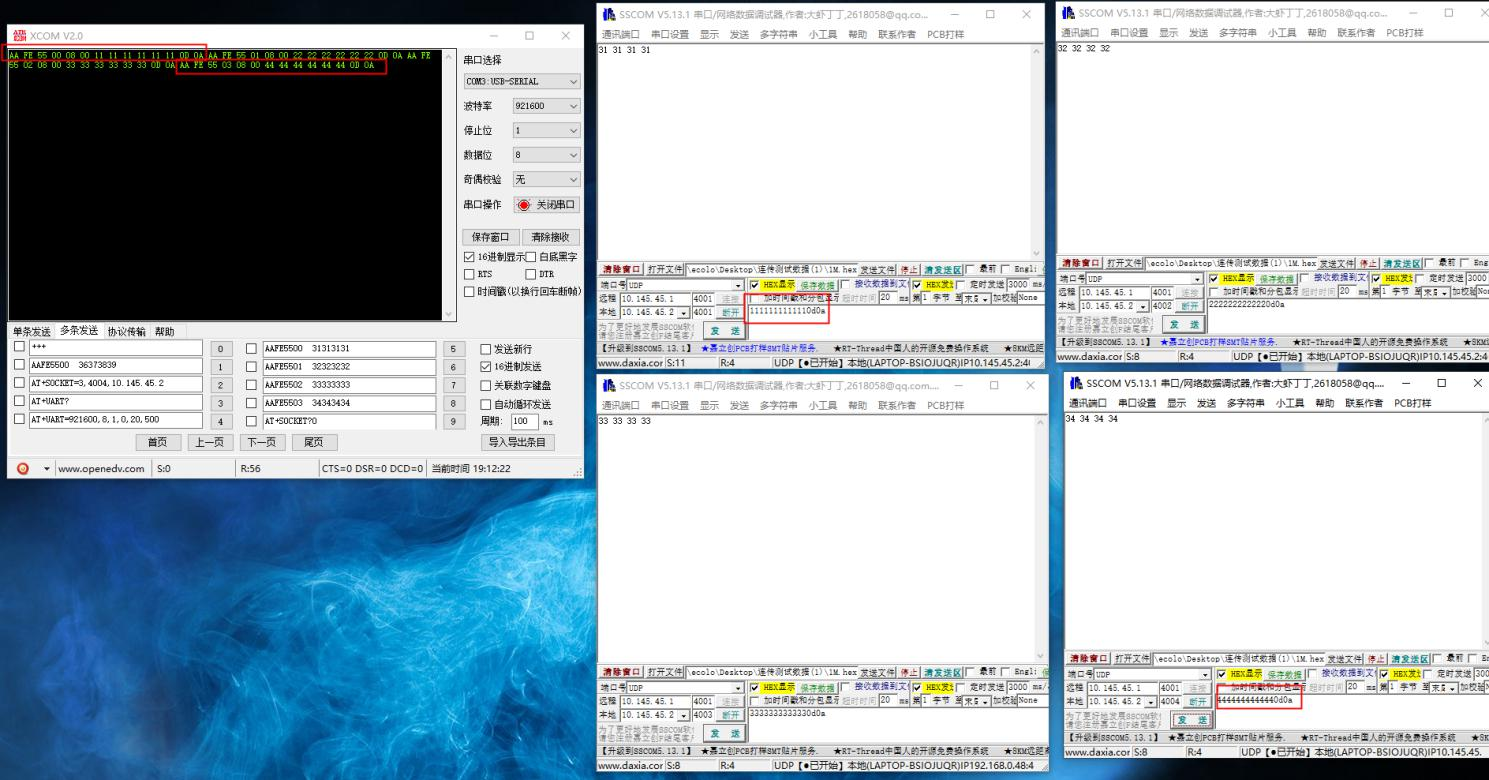

模塊發送：

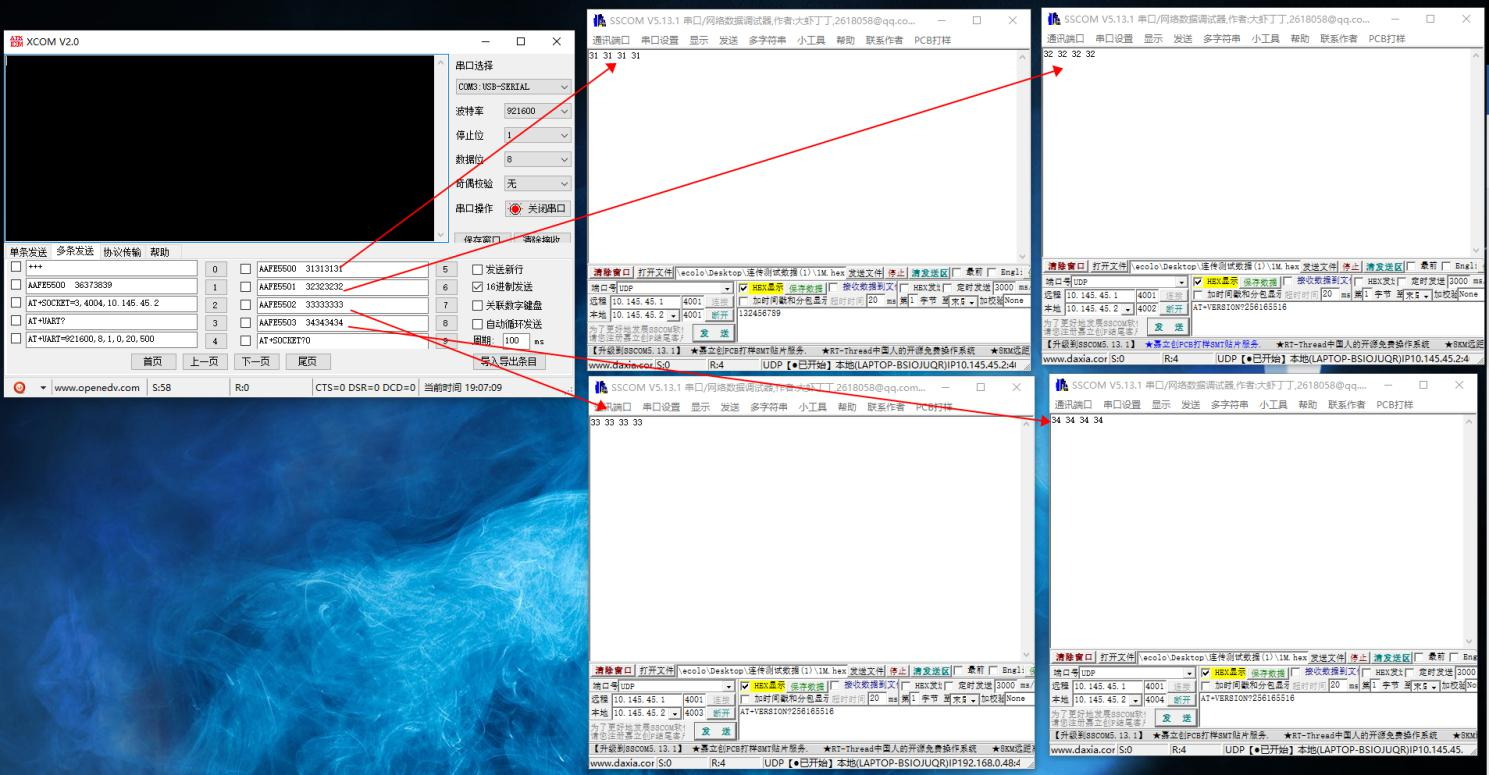

模塊接收：
至此，關于模塊與 PC 端的通信就完成了，AP 和 STA 兩種角色都支持 TCP server、TCP Client、UDP，具體的組
合方式可以按照這三個教程去配合使用。

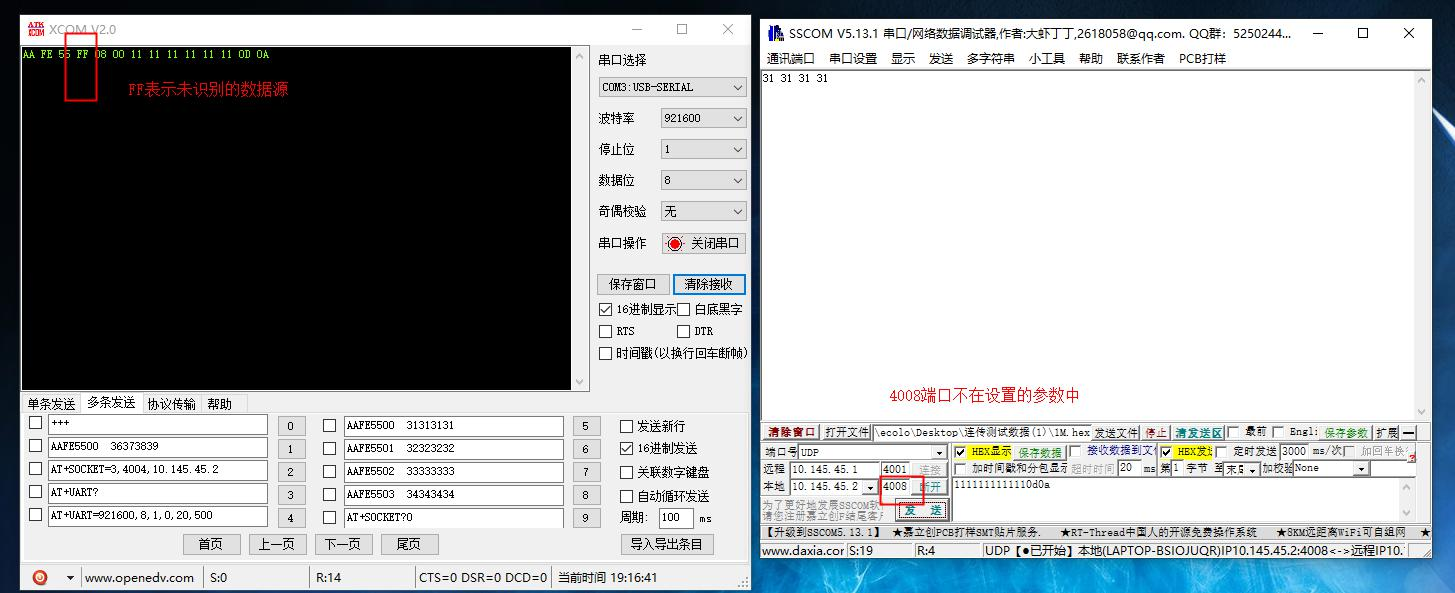

需要注意的是若接收到的數據的源地址和端口不在第三步設置的參數中，則串口吐出的編號是 0xff 表示未識別的
數據源。
