當前位置： 首頁 >產品中心 >Wi-Fi模塊>雙頻WiFi>E103-W06

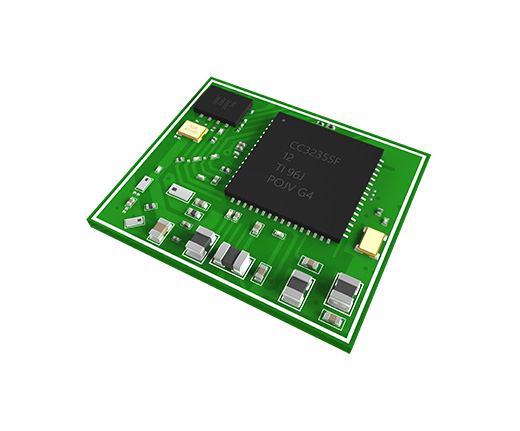

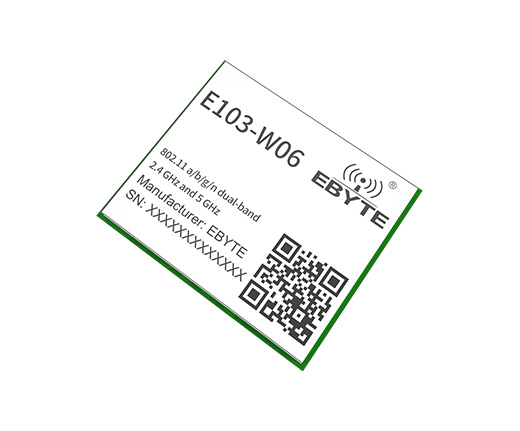

E103-W06 CC3235S芯片雙頻WIFI模塊

芯片方案：CC3235S

工作頻率：2.4GHz/5GHz

發射功率：18dBm

WiFi版本：802.11a/b/g/n

產品尺寸：20.5*17.5mm 產品重量：2.1g±0.1g

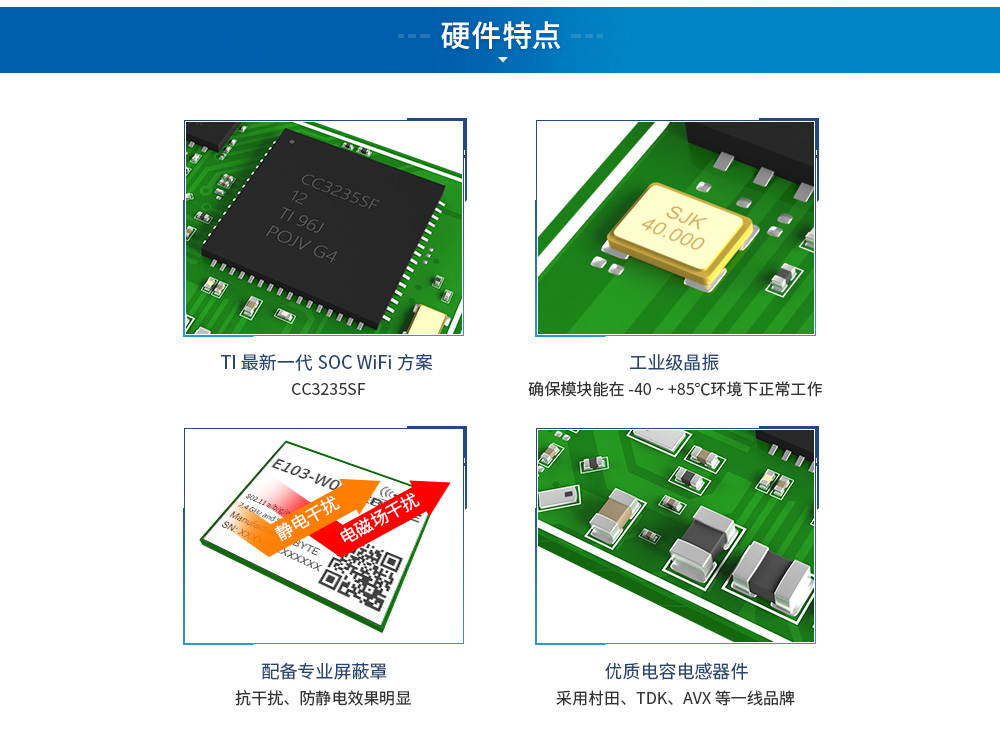

產品簡介：E103-W06 是成都億佰特基于 TI 第三代 WIFI 芯片 CC3235S 推出的一款高性能、高可靠的雙頻 WIFI 模塊，內置高性能 ARM Cortex-M4 處理器，無線最大發射功率可達+18dBm，硬件封裝可兼容原廠 CC3235MODS 、CC3235MODSF，本公司模塊可與之互換。模塊支持 IEEE802.11 a/b/g/n 標準，可工作在 2.4G 和 5G 兩種頻段下。

串口轉WiFi模塊

5-E103-W01-WiFi模塊

雙頻WiFi模塊
WiFi模塊_02E103-W06詳情_(kāi)03
工業級雙頻WiFi模塊_04
工業級雙頻WiFi模塊_05
工業級雙頻WiFi模塊_06
工業級雙頻WiFi模塊_07
工業級雙頻WiFi模塊_08

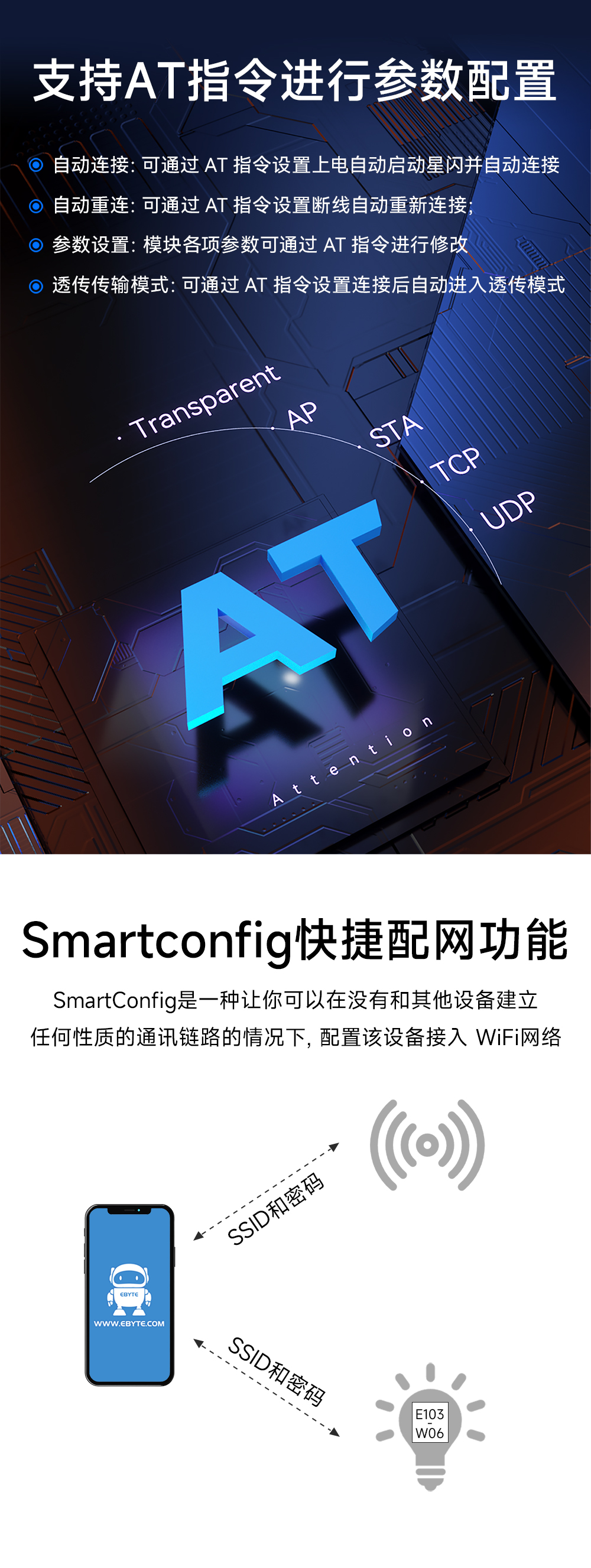

wifi模塊詳情AT指令配置

工業級雙頻WiFi模塊引腳定義_02
工業級雙頻WiFi模塊引腳定義_05
工業級雙頻WiFi模塊引腳定義_06

參數最小值典型值最大值單位條件
工作電壓2.33.33.6V推薦 3.3V 供電
通信電平-3.3-V

-

工作溫度-40
-+85
℃
工業級設計
工作頻段12.412G
2.442G
2.472G
Hz
支持 2.4G 頻段
工作頻段2
5.180G
5.550G
5.825G
Hz
支持 5G 頻段
最大發射功率1161818.5dBm
測試 2.412GHz
最大發射功率2
161818.5
dBm
測試 5.18GHz
發射電流1
-276
-mA
瞬時功耗（2.412GHz）,DSSS 1Mbps
發射電流2
-183
-mA
瞬時功耗(5.18GHz),OFDM 6Mbps
接收電流1
-78
-mA
接收的平均功耗（2.412GHz）
接收電流2
-83
-mA
接收的平均功耗(5.18GHz)
休眠電流1
-10
-μA
休眠
休眠電流2
-10
-μA
低功耗深度睡眠（LPDS）
WiFi 版本
-802.11
--a/b/g/n
射頻接口
-焊盤
--焊盤大小 0.81mm*0.81mm，50Ω特性阻抗

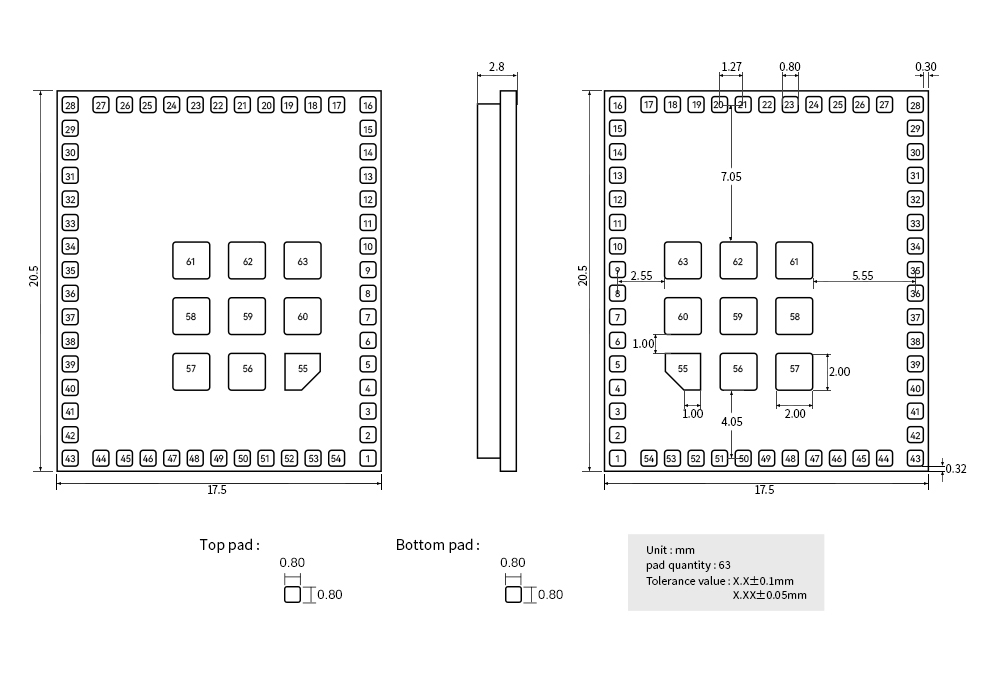

E103-W06-引腳定義


序號
引腳名稱引腳類型對應

CC3235S 的

引腳序號

Pin No

引腳用途
1GND--

地線，連接到電源參考地

2GND--

地線，連接到電源參考地

3INDICATE
-1

異常指示，異常：高，正常：低。(CC3235 的 GPIO10)

4S_LINK
-2

socket 連接指示，連接：高，斷開：低。(CC3235 的 GPIO11)

5GPIO14I/O
5

通用 IO 口

6GPIO15 I/O6

通用 IO 口

7GPIO16I/O 7

通用 IO 口

8GPIO17I/O
8

通用 IO 口

9GPIO12I/O
3

通用 IO 口

10GPIO13I/O 4

WAKEUP 喚醒引腳

11GPIO22I/O
15

通用 IO 口

12JTAG_TDI
I/O
16

JTAG 仿真引腳，JTAG TDI 輸入；如果不使用可不連接

13FLASH_SPI_MISO
I-

外部串行 FLASH 編程接口：SPI 數據輸入

14FLASH_SPI_nCS_IN
I -

外部串行 FLASH 編程接口：SPI 片選（低電平有效）

15FLASH_SPI_CLK
I -

外部串行 FLASH 編程接口：SPI 時鐘

16GND
--

地線，連接到電源參考地

17FLASH_SPI_MOSI
O-

外部串行 FLASH 編程接口：SPI 數據輸出

18JTAG_TDO
I/O
17

JTAG 仿真引腳，JTAG TDO 輸出；如果不使用可不連接

19GPIO28
I/O
18

通用 IO 口

20NC
I/O
-

不連接引腳，用戶無須關心

21JTAG_TCK
I/O
19

JTAG 仿真引腳，JTAG TCK 輸入；如果不使用可不連接；模塊內置 100 K 下拉電阻。

22JTAG_TMS
I/O
20

JTAG 仿真引腳，JTAG TMS 輸入；如果不使用可不連接。

23SOP2
-21

SOP2 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉 高。

24SOP1
 -34

SOP1 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉高。

25GND
--

地線，連接到電源參考地

26GND
--

地線，連接到電源參考地

27GND--

地線，連接到電源參考地

28GND--

地線，連接到電源參考地

29GND--

地線，連接到電源參考地

30GND--

地線，連接到電源參考地

31RF_ABG
I/O
31

2.4G/5G 射頻輸入輸出

32GND--

地線，連接到電源參考地

33NC
--

不連接引腳，用戶無須關心

34SOP0
-35

SOP0 引腳內置 100K 下拉電阻；使用時需外置上拉電阻 10K 將引腳電平拉高。

35nRESET
I32


36VBAT_RESET
- -

      nRESET 引腳內置 100K 上拉電阻至 VBAT_RESET 引腳。注：在模塊內部 VBAT_RESET 是沒有連接至 VBAT1 或者 VBAT2。

      推薦以下的連接方式：

      1.只有當nRESET在所有的操作條件下都將處于一個定義的狀態，將nRESET連接到一個開關，外部控制器，或主機。此時保持 VBAT_RESET 不連接以節省電力。

      2.如果 nRESET 在所有操作條件下都不能處于定義狀態，需將 VBAT RESET 連接到模塊主電源(VBAT1 和 VBAT2)。由于內部的上拉電阻，泄漏電流預計為(3.3 V/ 100 kΩ)mA。

37VBAT1
Power
37,39

       模塊電源正參考，電壓范圍 2.3 V 到 3.6 V。注：模塊內部未與 VBAT2 連接，使用時需與 Pin40 VBAT2 短接；詳見第四章推薦連接圖。

38GND
--

地線，連接到電源參考地

39NC
--

不連接引腳，用戶無須關心

40VBAT2
Power 10,44,54

       模塊電源正參考，電壓范圍 2.3 V 到 3.6 V。注：模塊內部未與 VBAT1 連 接，使用時需與 Pin37 VBAT1 短接；詳見第四章推薦連接圖。

41NC
- -

不連接引腳，用戶無須關心

42GPIO30
I/O
53

通用 IO 口

43GND--

地線，連接到電源參考地

44GPIO0
I/O
50

通用 IO 口

45NC- -

不連接引腳，用戶無須關心

46TXD-55

TTL 串口輸出，連接到外部 RXD 輸入引腳(CC3235 的 GPIO1)

47RXD
-57

TTL 串口輸入，連接到外部 TXD 輸出引腳(CC3235 的 GPIO2)

48GPIO3
I/O
58

通用 IO 口

49GPIO4
I/O
59

通用 IO 口

50GPIO5
I/O
60

通用 IO 口

51GPIO6
I/O
61

通用 IO 口

52GPIO7
I/O
62

通用 IO 口

53GPIO8
I/O
63

通用 IO 口

54W_LINK
-64

wifi 連接指示，連接：高，斷開：低。(CC3235 的 GPIO9)

55GND
--

地線，連接到電源參考地

56GND--

地線，連接到電源參考地

57GND--

地線，連接到電源參考地

58GND--

地線，連接到電源參考地

59GND--

地線，連接到電源參考地

60GND--

地線，連接到電源參考地

61GND--

地線，連接到電源參考地

62GND--

地線，連接到電源參考地

63GND--

地線，連接到電源參考地
