安全規范簡稱“安規”，對電源模塊產品的裝置和電子組件的要求，避免導致電擊、能量（爆炸/拉弧/打火）、輻射、火災、機械與熱/高溫危險、化學危險等災害事故。要求產品在設計及使用時滿足法律、法規及標準產品安全符合性要求。
安規分為很多部分，如產品相對于人的安全要求，產品相對于環境的安全要求，有的可能包含兩大部分的安全要求。
安規包含了美系和IEC系兩大產品認證方向。美系以UL和CSA為代表，IEC系以CB為總方向，最有名的又?jǐn)?shù)歐盟的CE認證最具影響力，實際標準內容仍然是德國的GS最為嚴格。
UL與 VDE的安全標準有差異 ，UL規格比較集中在防止失火的危險，而 VDE規格則比較關注操作人員的安全，對于電源供給器而言，VDE乃是最嚴厲的電氣安全標準。

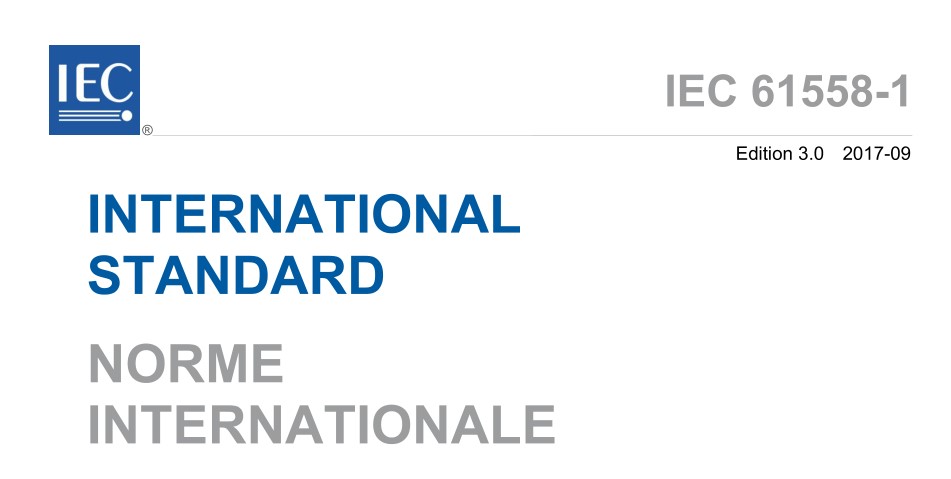

IEC/EN 61558 ：一般用途的電源
IEC/EN60950-1 ：信息類產品電源
IEC/EN 61010 ：測量、控制、實驗室設備電源
IEC/EN 60601-1 ?：醫療產品電源
IEC/EN 60335-2-29 ：家用充電器
IEC/EN 60065 ?：音視頻產品電源
安規電容是對抑制電源電磁干擾所用固定電容器的統稱，這類電容符合國家規范、且通過安全規范測試認證，同時器件本體印刷多個安全認證標識。
安規電容主要應用在當電容器時效后，不會導致電擊、不危及人身安全。此外采用阻燃材質，避免導致火災事故發生。

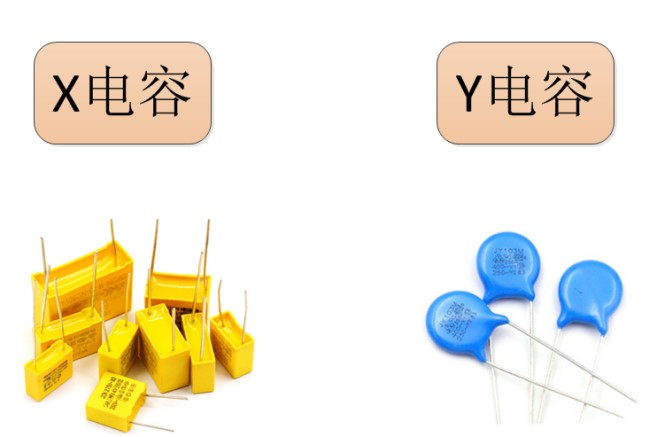

根據IEC 60384-14標準要求，安規電容常用有X電容、Y電容
X電容：指跨線L—N之間的電容
Y電容：指跨線L—G / N—G之間的電容
注：L為L(zhǎng)ine（即火線）、N為Neutral（即零線）、G為Ground（即接地線）

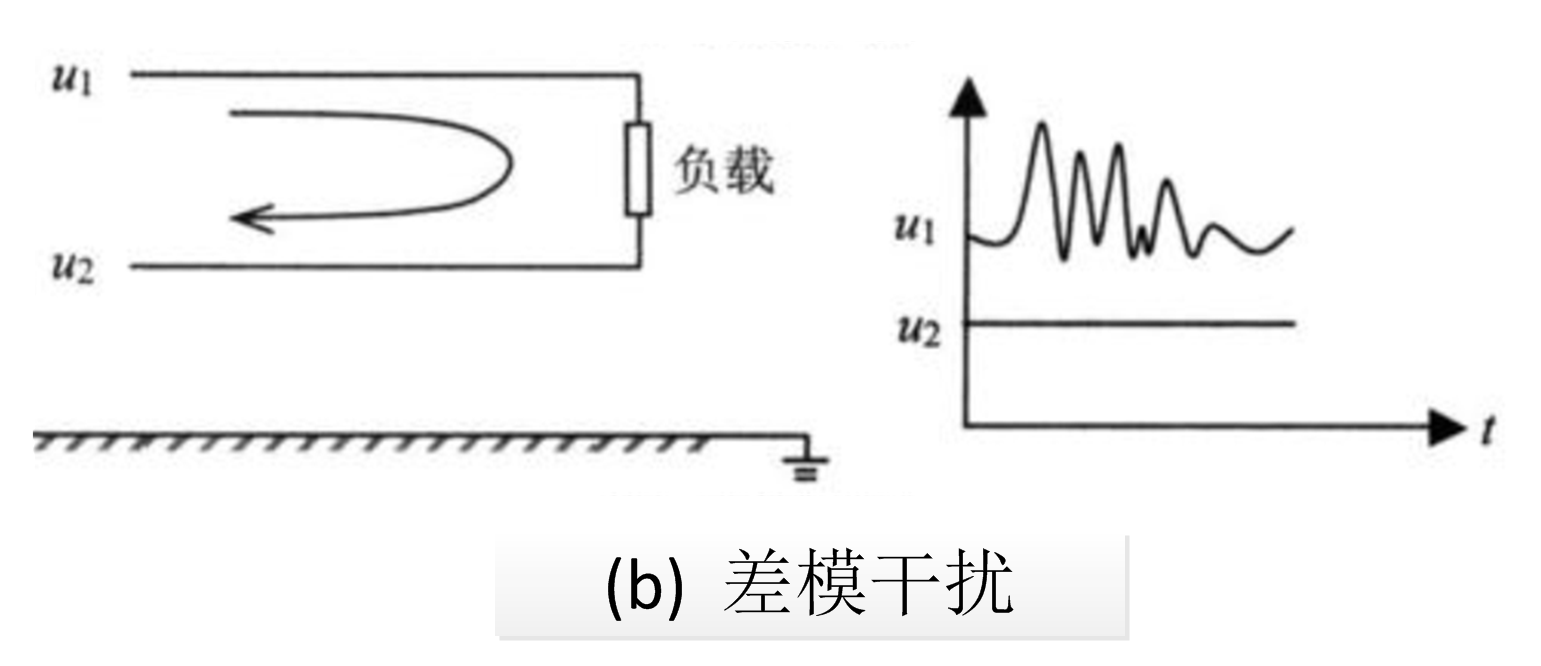

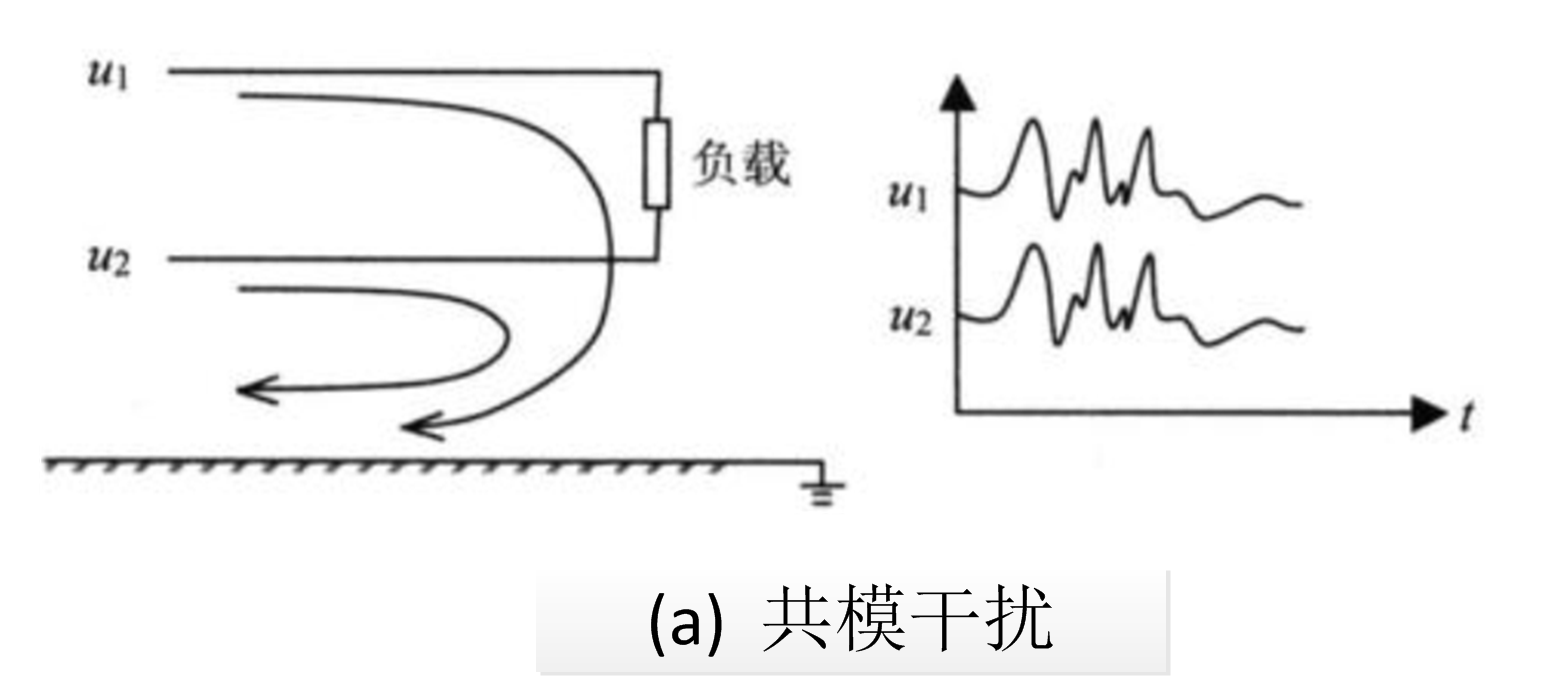

安規電容用于電路中的抗干擾印制濾波，在電源濾波器中，分別對共模干擾、差模干擾起濾波作用。如在電源線路中使用電容器消除噪音，需考慮異常的脈沖電壓（雷電沖擊）的產生，該隱患會導致電容器冒煙或起火。
常規設計中，關于安全考慮和EMC考慮，在電源入口加上安規電容。

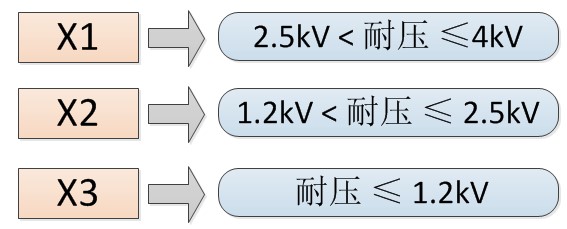

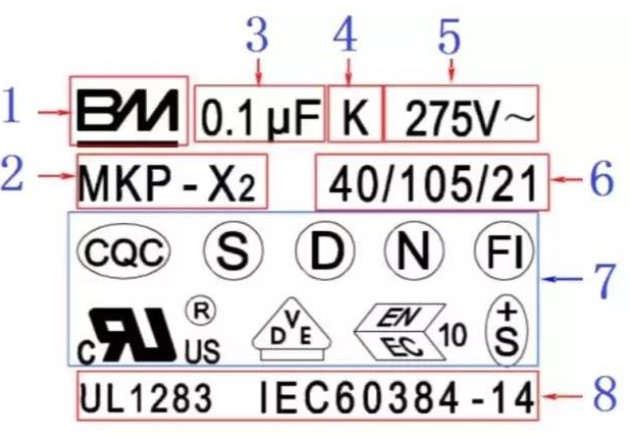

X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣，但從上圖中可以看到，其真正的直流耐壓高達至少2500V（X2）以上。所以使用的時候不要隨意使用標稱耐壓AC250V或者DC400V之類的的普通電容來代用。
通常，X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容體積較大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。
普通電容紋波電流的指標都很低，動態內阻較高。用普通電容代替X電容，除了電容耐壓無法滿足標準之外，紋波電流指標也難以符合要求。
根據實際需要，X電容的容值允許比Y電容的容值大。但此時必須在X電容的兩端并聯一個安全電阻，防止拔掉電源線時由于該電容的放電過程太慢而致電源線插頭長時間帶電。
安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內，電源線插頭兩端帶電的電壓（或?qū)Φ仉娢唬┍仨毿∮谠瓉眍~定工作電壓的30%。

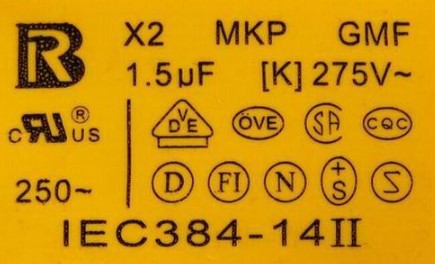

電容外觀多為橙色或藍色，一般都標有安全認證標志（如UL、CSA等標識）和耐壓AC250V或AC275V字樣。Y電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。
Y電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。
GJB151規定Y電容的容量應不大于0.1uF，一般情況下，工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA；工作在溫帶機器，要求對地漏電電流不能超過0.35mA。因此，Y電容的總?cè)萘恳话愣疾荒艹^4700PF（472）。

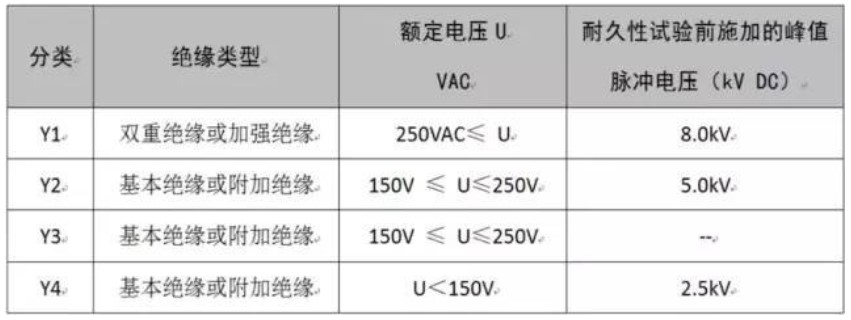

Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。
X電容抑制差模干擾，Y電容抑制共模干擾
X電容是uF級，Y電容是nF級
X電容常采用金屬化聚丙烯薄膜（MPX），Y電容常采用高壓瓷片
X電容連接在跨線L—N之間，Y電容連接在跨線L—G / N—G之間

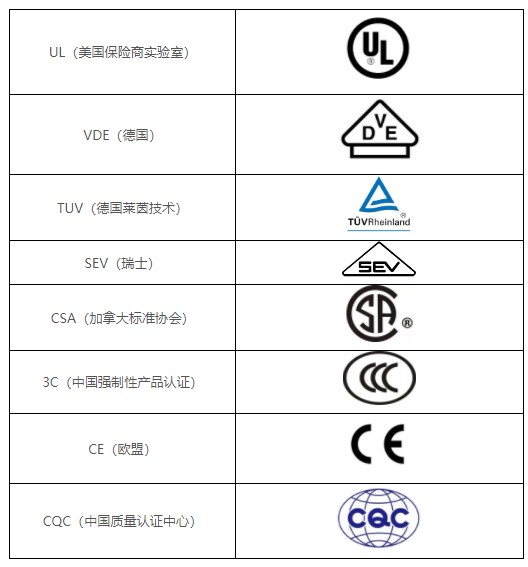

附錄：常見的安規標志
