在要求通信距離為幾十米到上千米時，廣泛采用RS485串行總線。RS485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。
RS485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。
RS485接口用于多點互連時非常方便，可以省掉許多信號線。應用RS485接口可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。針對RS-232-C的不足，新標準RS-485具有以下特點：
RS-485的電氣特性：邏輯“1”以兩線間的電壓差+2V~+6V表示，邏輯“0”以兩線間的電壓差-6V~-2V表示。接口信號電平比RS-232-C降低了，就不容易損壞接口電路芯片，且該電平與TTL電平兼容，刻方便與TTL電路連接。
RS-485接口采用平衡驅動器和差分接收器的組合，抗共模干擾能力強，即抗噪聲性能好。
RS-232-C接口在總線上只允許連接一個收發器，即單站能力；而RS-485接口在總線上只允許連接多達128個收發器，即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立設備網絡。
RS-485通信數據最高傳輸速率為：10Mbps
RS-485接口的最大傳輸距離標準值4000英尺，實際上可達3000米。
RS232接口符合美國電子工業聯盟（EIA）制定的串行數據通信的接口標準，原始編號全稱是EIA-RS232（簡稱232，RS232）。它被廣泛用于計算機串行接口外設連接。連接電纜和機械、電氣特性、信號功能及傳送過程。
RS-232-C標準規定的數據傳輸速率為每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS232接口是現在主流的串行通信接口之一。由于RS232接口標準出現較早，難免有不足之處，主要有以下四點：
RS-232接口的信號電平值較高，易損壞接口電路的芯片。RS232接口任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3—-15V；邏輯“0”：+3—+15V，噪聲容限為2V。即要求接收器能識別高于+3V的信號作為邏輯“0”，低于-3V的信號作為邏輯“1”，TTL電平為5V為邏輯正，0為邏輯負。與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。
RS232接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
RS-232接口傳輸速率較低，在異步傳輸時，比特率為20Kbps；因此在51CPLD開發板中，綜合程序波特率只能采用19200，也是這個原因。
RS-232接口傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在15米左右。
RS422標準全稱是“平衡電壓數字接口電路的電氣特性”，它定義了接口電路的特性。實際上還有一根信號地線，共5根線。由于接收器采用高輸入阻抗和發送驅動器比RS232更強的驅動能力，故允許在相同傳輸線上連接多個接收節點，最多可接10個節點。一個主設備（Master），其余為從設備（Slave），從設備之間不能通信，所以RS-422支持點對多的雙向通信。接收器輸入阻抗為4k，故發端最大負載能力是10&TImes;4k+100Ω（終接電阻）。
RS422和RS485電路原理基本相同，都是以差動方式發送和接受，不需要數字地線。差動工作是同速率條件下傳輸距離遠的根本原因，這正是二者與RS232的根本區別，因為RS232是單端輸入輸出，雙工工作時至少需要數字地線。發送線和接受線三條線（異步傳輸），還可以加其它控制線完成同步等功能。
RS-422通過兩對雙絞線可以全雙工工作收發互不影響，而RS485只能半雙工工作，發收不能同時進行，但它只需要一對雙絞線。RS422和RS485在19kpbs下能傳輸1200米。用新型收發器線路上可連接臺設備。

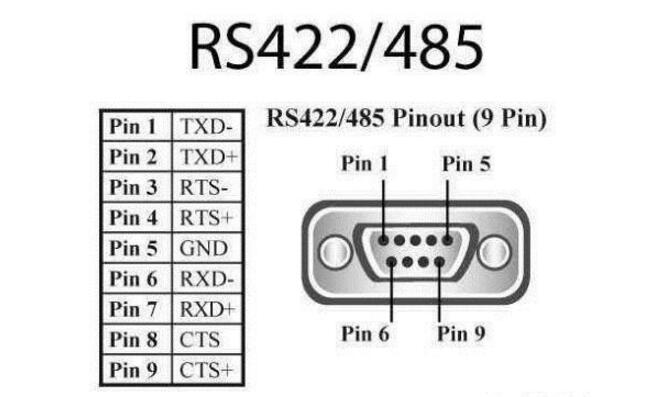

RS-422的電氣性能與RS-485完全一樣。主要的區別在于：RS-422有4根信號線：兩根發送（Y、Z）、兩根接收（A、B）。由于RS-422的收與發是分開的所以可以同時收和發（全雙工）；RS-485有2根信號線：發送和接收。

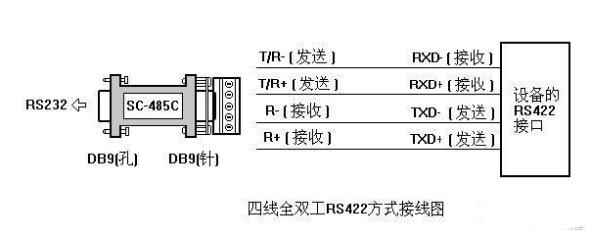

RS422四線接口由于采用單獨的發送和接收通道，因此不必控制數據方向，
RS422各裝置之間任何必須的信號交換均可以按軟件方式（XON/XOFF握手）或硬件方式（一對單獨的雙絞線）。
RS422的最大傳輸距離為4000英尺（約1219米），最大傳輸速率為10Mb/s。其平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能達到最大傳輸距離。只有在很短的距離下才能獲得最高速率傳輸。一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s。
RS422需要一終接電阻，要求其阻值約等于傳輸電纜的特性阻抗。在短距離傳輸時可不需終接電阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸電纜的最遠端。
