由于傳統的工業有線RS485布線距離較短，并且在總線上所掛載的RS485通信設備數量較少無法滿足現在智能工業現場的需求。并且有線RS485通信在工業現場有布線復雜繁瑣要求嚴格，對通信線質量要求高，長距離通信不穩定，故障難以排除等缺點。
無線數傳電臺（DTU）是指借助單片機技術和無線電技術實現高性能專業的數據傳輸電臺，可以傳輸包括遙控遙測數據、數字化語音、動態圖像等業務。無線數傳電臺的應用具有通信距離遠，通信穩定，無需繁瑣布線等優點。在通信接口方面無線數傳電臺(DTU)滿足多種的通信要求如RS485/RS232串口通信等。
本應用中使用的是成都億佰特公司的E90-DTU實現，該系列4G DTU具有工作性能穩定，傳輸效率高，通信距離遠，通信接口種類多等特點。

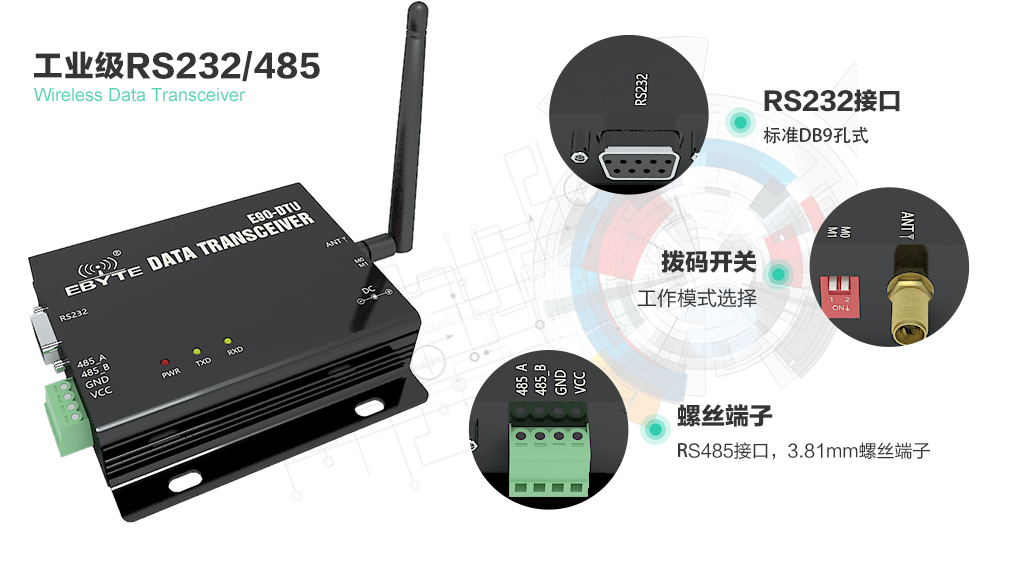

E90-DTU數傳電臺性能參數：
數傳電臺載波頻率：433/230/170MHz
數傳電臺發射功率：27/30/33/37dBm
數傳電臺通信距離：5/8/10/15/20km
數傳電臺接口類型：RS232/RS485
E90-DTU已獲“國家無線電管理局”的型號核準證，大家放心使用。 E90-DTU（C433）為433M高速連續傳輸，適合大數據量或工業MODBUS。E90-DTU（L433）為433M的LoRa擴頻，適合小數據遠距離傳輸。E90-DTU（N230）為低頻230M穿墻王，適合障礙物多的復雜環境。
下面就以E90-DTU數傳電臺在環境智能監測以及農業控制中的應用方案為例子來說明DTU數傳電臺在物聯網工業中的使用是如何來替代傳統有線RS485串口布線的。

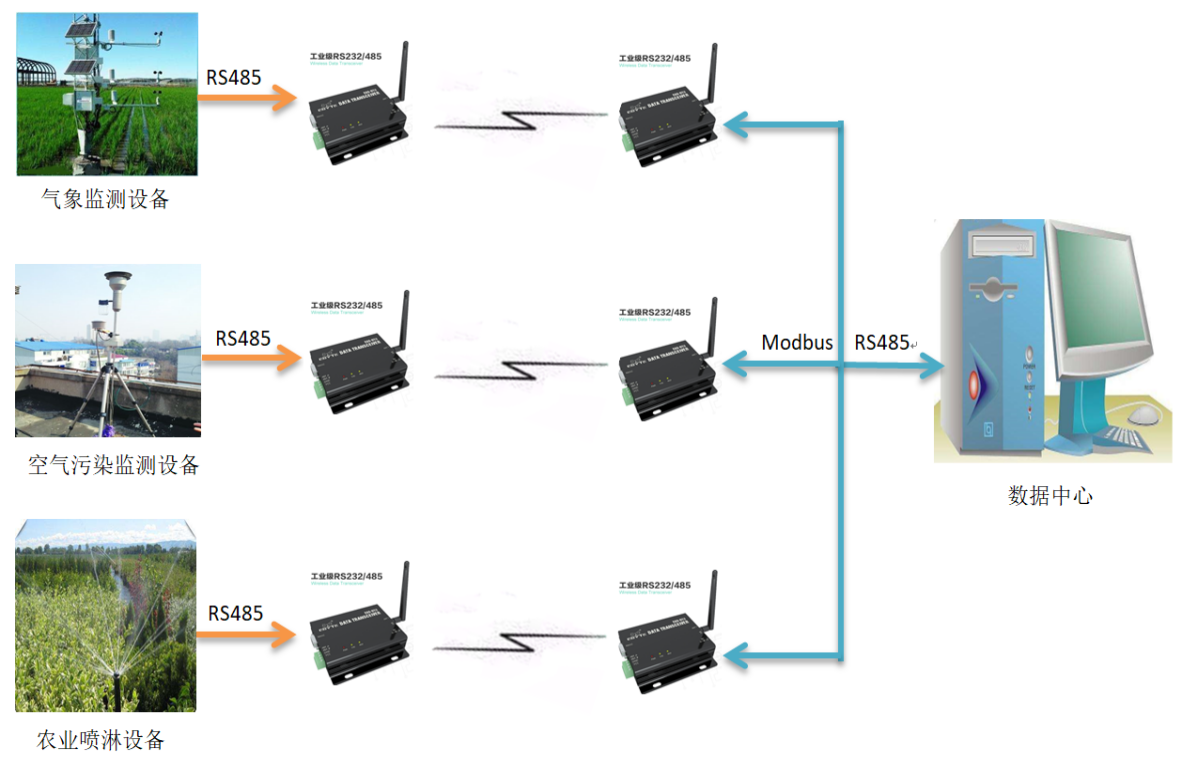

數傳電臺通信應用連接拓?fù)鋱D：
由圖可以看出氣象監測設備、空氣污染監測設備、農業噴淋設備等可以通過RS485/RS232串口通信與數傳電臺連接，然后無線數傳電臺通過無線傳輸?shù)姆绞桨l(fā)送給接收端，接收電臺再通過Modbus協議的方式將多路數據傳輸給數據中心進行數據處理分析。由此可以看出使用DTU的無線通信代替了傳統RS485布線的方式使得在工業現場無需復雜的通信布線，并且無線數傳電臺的通信調試較傳統的RS485通信調試更為簡單方便。
在農業噴淋系統中也可以先使用Zigbee模塊實現設備之間的智能連接與組網，然后路由器再與電臺連接實現對工業現場的通信及控制。
